Установки ГНБ D-Kласса D750x900

Технические характеристики бурового комплекса ГНБ Vermeer D750x900 Navigator
Обзор модели и назначение

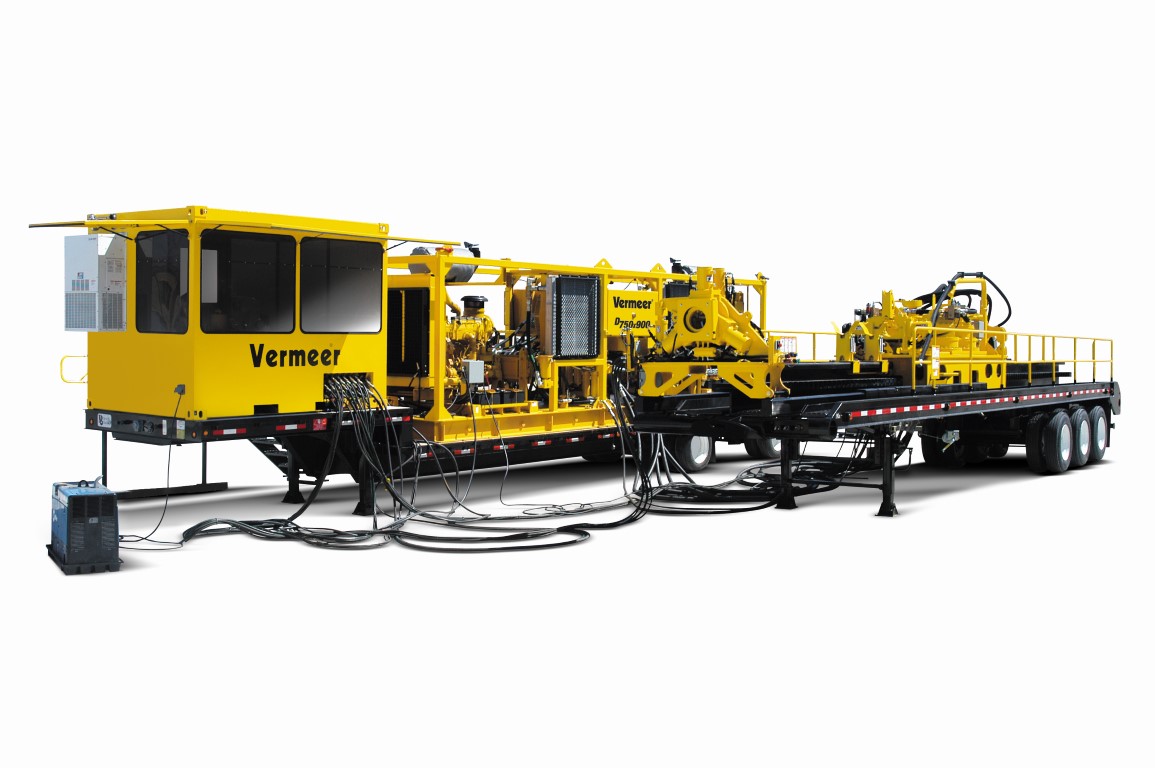

Один из самых мощных буровых комплексов горизонтального направленного бурения класса Супер-Макси с усилием протяжки/проталкивания 348 тонн (768 000 фунтов). Комплекс Vermeer D750x900 Navigator спроектирован для реализации сложнейших инфраструктурных переходов (длинные дистанции, сверхбольшие диаметры плетей, тяжелые скальные и транзитные грунты). Модульная схема предусматривает три конфигурации выносных энергетических станций (до 1600 л.с.), независимые гидроконтуры и высоконадежные компоненты (CAT, Hagglunds, Sauer-Danfoss).
Буровая рама (Drill Rack) и ходовая база
Транспортный вес рамы	101000 фунтов (45812.8 кг / ~45.8 тонн)
Транспортные габариты рамы (Д х Ш х В)	50.5 х 8.5 х 11.5 фута (15.4 х 2.6 х 3.5 м)
Подвеска / ходовая часть рамы	Трехосная полуприцепная база (Triple axle) с регулируемой пневмоподвеской Air Ride
Угол наклона буровой рамы	от 8 до 12 градусов
Анкерная система: Передний базовый якорь	20 х 6 футов, высота 24 дюйма (6.1 х 1.8 м, высота 61 см)
Анкерная система: Передний плоский якорь	9.5 х 5 футов, высота 8 дюймов (2.9 х 1.5 м, высота 20.3 см)
Анкерная система: Задний базовый якорь	16 х 7.8 фута, высота 8 дюймов (4.9 х 2.4 м, высота 20.3 см)
Количество задних опорных аутригеров	2 (Two)
Автоматические люнеты (Drill Rod Supports)	Две опоры буровых штанг автоматически перемещаются по раме посредством механической связи. Вертикальный подъем/опускание реализуется отдельными гидроцилиндрами, что гарантирует точную соосность резьбовых соединений и исключает ручной труд при наращивании колонны.
Опции выносных энергетических блоков (Power Pack Options)
Вариант №1 (Базовый)	Двигатель: 1 х Caterpillar (CAT) C-27 (Дизель, Tier 2 / EU Stage II) Мощность: 800 л.с. (596.6 кВт) при 2000 об/мин Габариты: 22.4 х 8 х 10.3 фута (6.8 х 2.4 х 3.1 м) \| Вес: 38000 фунтов (17236.5 кг) Заправочные емкости: Топливо — 500 галлонов (1892.7 л) \| Гидробак — 720 галлонов (2725.5 л)
