| Общее описание конструкции и ключевые преимущества |

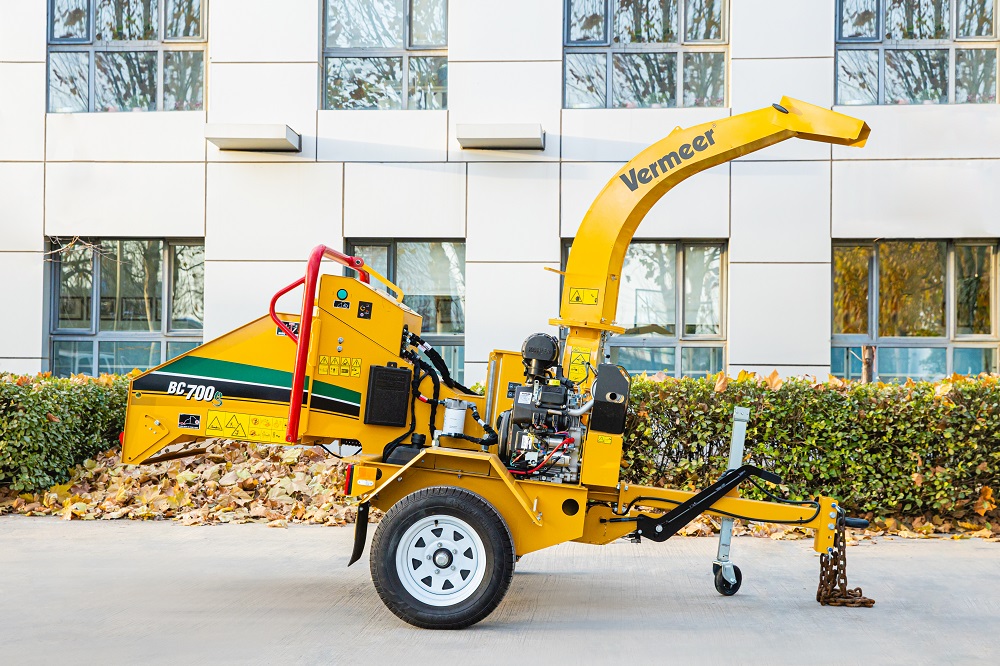

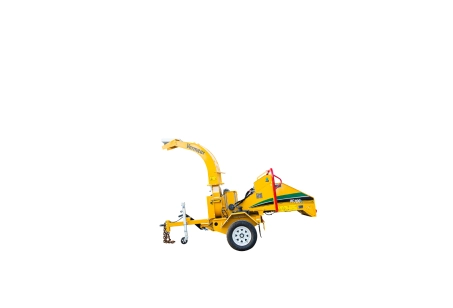

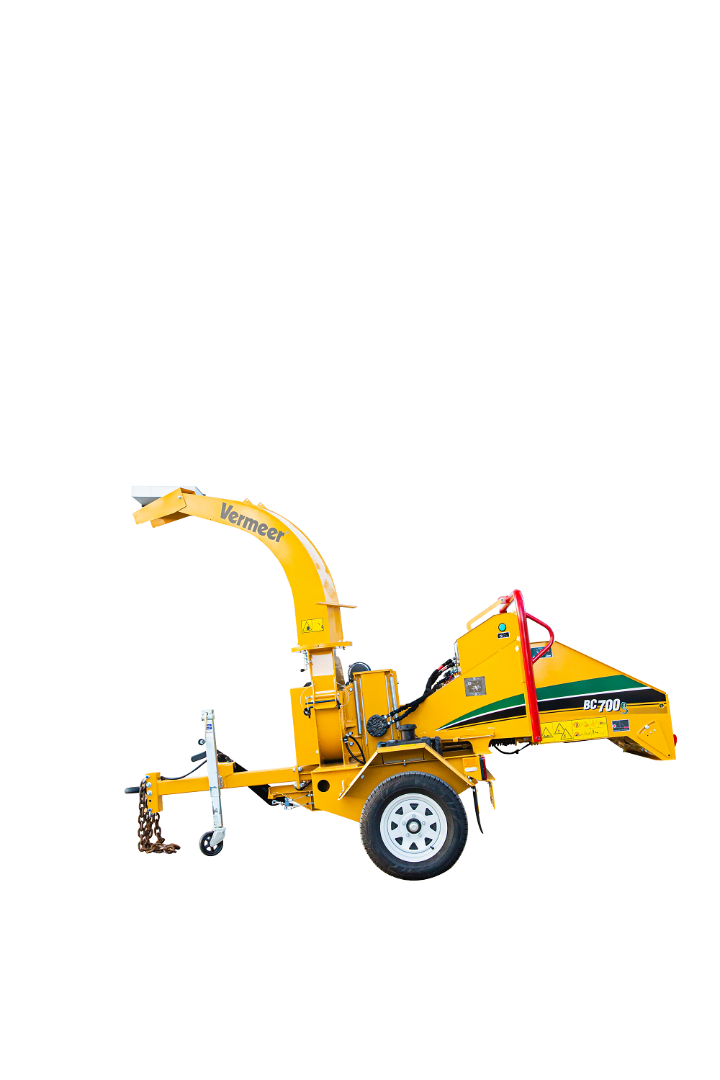

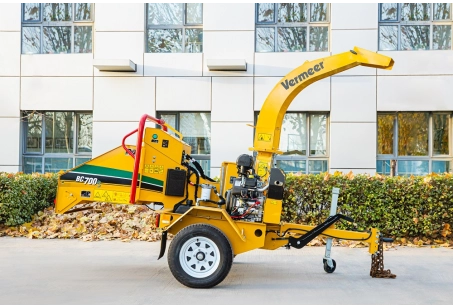

| Vermeer BC700S — это компактный, высокопроизводительный измельчитель древесины и веток (шредер/чиппер) дискового типа, смонтированный на одноосном прицепном шасси. Машина ориентирована на ландшафтных подрядчиков, коммунальные службы и сектор аренды. Увеличенная ширина колесной оси обеспечивает отличную устойчивость при транспортировке по дорогам общего пользования и маневрировании на неровном грунте. Измельчитель оснащен широким приемным раструбом (Infeed Hopper) и горловиной размером 15.2 x 20.3 см, что минимизирует необходимость предварительной обрезки ветвей сложной формы. Привод ножевого диска осуществляется через автоматическое центробежное сцепление, которое исключает проскальзывание ремней при запуске и снижает износ трансмиссии. Защиту силовой установки и максимальную производительность обеспечивает фирменная интеллектуальная система SmartFeed, которая непрерывно отслеживает обороты двигателя и автоматически останавливает или реверсирует подающий ролик при падении мощности. Многоуровневая система безопасности включает верхнюю четырехпозиционную рампу, нижнюю аварийную планку останова подачи и дублированные зеленые кнопки подтверждения присутствия оператора. |
| Габаритные размеры, весовые параметры и шасси |
| Длина при транспортировке (стол поднят, дышло убрано) |
113 дюймов (287 см) |
| Длина в рабочем положении (стол опущен, дышло выдвинуто) |
133 дюйма (337.8 см) |
| Габаритная ширина (по колесной оси) |
71 дюйм (180.3 см) — широкая колея для боковой устойчивости |
| Габаритная высота (по срезу выхлопного раструба) |
102 дюйма (259.1 см) |
| Конструктивная масса (базовая конфигурация) |
1800 фунтов (816.5 кг) |
| Конструкция несущей рамы |
Листовая сталь толщиной 3/16 дюйма (0.5 см) марки ASTM A1011 |
| Тип подвески и грузоподъемность оси |
Торсионная ось (Torsion axle); грузоподъемность — 3307 фунтов (1500 кг) |
| Типоразмер автомобильных шин и дисков |
Шины: 185/70R13; стальные колесные диски: 4.5Jx13, вылет ET=25 |
| Тормозная система и светотехника |
Стояночный тормоз (Parking brake); бортовые сигнальные фонари — светодиодные (LED) |
| Тип сцепного устройства прицепа |
Тягово-сцепное устройство под палец / петля (Pintle coupler) |
| Силовая установка — Вариант 1 (Дизельный двигатель Perkins) |
| Марка и модель двигателя |
Perkins 403D-11 (рядный, трехцилиндровый, дизельный) |
| Максимальная полная мощность |
25 л.с. (18.6 кВт) |
| Максимальный крутящий момент |
49.3 ft-lb (66.8 Нм) |
| Емкость топливного бака и тип топлива |
6 галлонов (22.7 л); Дизельное топливо |
| Рекомендуемый класс моторного масла |
API CH4/SJ / ACEA E5 |
| Силовая установка — Вариант 2 (Бензиновый инжекторный двигатель Kohler) |
| Марка и модель двигателя |
Kohler ECH740 (двухцилиндровый, V-образный, бензиновый инжекторный) |
| Максимальная полная мощность |
25 л.с. (18.6 кВт) |
| Максимальный крутящий момент |
41.7 ft-lb (56.5 Нм) |
| Емкость топливного бака и тип топлива |
6 галлонов (22.7 л); Бензин (электронный впрыск EFI улучшает экономичность и пуск в холод) |
| Рекомендуемый класс моторного масла |
Фирменное масло Kohler или по спецификации API CH4/SJ |
| Параметры дисковой режущей системы (Cutter Drum/Disc) |
| Максимальный диаметр перерабатываемого материала |
6 дюймов (15.2 см) |
| Диаметр ножевого диска |
23.9 дюйма (60.7 см) |
| Ширина и толщина диска |
Ширина: 8 дюймов (20.3 см); толщина: 1.3 дюйма (3.2 см) |
| Эксплуатационная скорость вращения диска |
1748 об/мин |
| Масса режущего диска в сборе с валом |
176 фунтов (79.8 кг) |
| Количество и параметры рубящих ножей |
2 ножа; толщина ножа — 0.6 дюйма (1.5 см); материал — сталь марки A8 для рубительных машин |
| Особенности конструкции ножевого блока |
Двусторонние ножи (2 рабочих резака); заменяемый резьбовой опорный блок ножа со сварной фиксацией |
| Параметры контрножей (Bedknives) |
Горизонтальный: 4 x 8.6 дюйма (10.2 x 21.9 см); Вертикальный: 4 x 5.8 дюйма (10.2 x 14.6 см) |
| Материал подножевых плит (контрножей) |
Высокопрочная конструкционная сталь ASTM A572 Grade 50 |
| Производительность создаваемого воздушного потока |
5000 куб. футов/мин (cfm) для эффективного выброса щепы |
| Фиксатор режущего механизма (Safety Lock) |
Стопорный механизм с 2 фиксированными положениями безопасного обслуживания |
| Механизм привода рубящего диска (Трансмиссия) |
| Опорные подшипники приводного вала |
2 самовыравнивающихся фланцевых шариковых подшипника Linkbelt; диаметр посадочного отверстия (бора): 1.5 дюйма (3.8 см) |
| Нагрузочная способность подшипников вала |
Динамическая: 5640 фунтов (2558.3 кг); Статическая: 4460 фунтов (2023 кг) |
| Тип приводного ремня |
Двухручьевой (бандажированный) клиновой ремень с профилем 5-V из арамидного волокна |
| Натяжитель приводного ремня |
Регулируемый подпружиненный натяжной ролик (Spring-loaded idler) |
| Гидравлическая система и механизм подачи материала (Feed System) |
| Конфигурация подающего устройства |
1 горизонтальный верхний подающий ролик; ширина ролика — 10 дюймов (25.4 см); масса — 100 фунтов (45.4 кг) |
| Прижимное усилие подающего ролика |
525 фунтов (238.1 kg); комбинированный прижим за счет пружин и собственного веса узла протяжки |
| Минимальный рабочий зазор между роликом и диском |
4 дюйма (10.2 см) |
| Привод подающего ролика (Гидромотор) |
1 гидромотор White Hydraulics; рабочий объем — 14.2 |
| Линейная скорость автоматической подачи |
49.4 фута/мин (15.1 м/мин) |
| Геометрия приемного бункера (Infeed Table) |
Ширина стола: 41.2 дюйма (104.6 см); Длина стола: 30.2 дюйма (76.7 см); Высота раструба: 22.1 дюйма (56.1 см) |
| Размер входного окна измельчения (Infeed Throat) |
6 x 8 дюймов (15.2 x 20.3 см) |
| Высота расположения подающего стола от земли |
28.1 дюйма (71.4 см) |
| Безопасное расстояние до опасной зоны (Pinch Point) |
От края подающего стола до зоны захвата — 65.4 дюйма (166.1 см) |
| Тип гидравлического контура и насос |
Открытый центр (Open center); производительность насоса на макс. оборотах: 3.8 гал/мин (14.4 л/мин) |
| Давление системы и фильтрация гидромасла |
Давление предохранительного клапана: 2500 psi (172.4 бар); емкость бака: 6.8 галлона (25.7 л); фильтр на возврате 10 микрон |
| Рекомендуемая рабочая жидкость гидросистемы |
Фирменное высокоиндексное гидравлическое масло Vermeer VMF Gold |
| Система сброса щепы (Выбросной раструб / Chute) |
| Высота точки выгрузки щепы |
97.2 дюйма (246.9 см) |
| Конструктивная толщина стенок дефлектора |
Нижняя, верхняя, боковые стенки и козырек колена — листовая сталь толщиной 0.1 дюйма (0.3 см) |
| Параметры вращения и фиксации желоба |
Угол горизонтального разворота — 270 градусов; тип поворота — ручной; фиксация положения стандартной защелкой (latch) |
| Электроника, индикация и интегрированная безопасность |
| Система интеллектуального контроля SmartFeed |
Электронная система слежения за нагрузкой: непрерывно оценивает обороты вала, автоматически останавливает или включает реверс ролика подачи, исключая блокировку диска |
| Четырехпозиционная балка управления подачей |
Механическая балка диаметром 2 дюйма (5.1 см); режимы: Экстренный останов (E-stop), Подача вперед (Forward), Стоп (Stop), Реверс протяжки (Reverse) |
| Нижняя аварийная планка (Bottom Feed Stop Bar) |
Электронно-механическая балка безопасности по периметру нижней кромки бункера (диаметр 2 дюйма). Позволяет оператору нажатием ноги мгновенно заблокировать подачу материала |
| Система перезапуска подачи (Reset Method) |
Две зеленые кнопки удержания Hold-to-Run. Требуют кратковременного нажатия для возобновления вращения ролика вперед |
| Бортовое напряжение и приборы контроля |
Напряжение сети 12 В; стартерный аккумулятор Group 26 (емкость 400 CCA); цифровой контроллер Vermeer ACS CB02; счетчик моточасов |
