| Общее описание концепции и ключевые технологические преимущества |

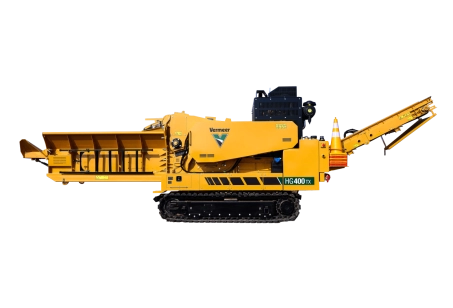

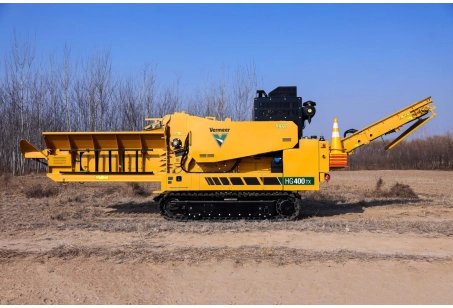

| Vermeer HG400TX — это самоходная гусеничная горизонтальная дробилка (шредер) начального промышленного уровня, представляющая собой идеальный баланс высокой функциональности, мобильности и экономической эффективности. Машина специально спроектирована для арбористов, ландшафтных подрядчиков и предприятий по переработке отходов для работы в условиях ограниченных, узких строительных площадок, расчистки территорий, измельчения порубочных остатков, пней, компоста и строительного мусора. Главным конструктивным отличием версии TX является мощное стальное гусеничное шасси с жесткой рамой и траками с двойным грунтозацепом, обеспечивающее дорожный просвет 220 мм и низкое удельное давление на грунт (60 кПа), что гарантирует высокую устойчивость при маневрировании на сложном рельефе и вязких грунтах. Силовая установка представлена высокопроизводительным дизельным двигателем Caterpillar C4.4-C173 мощностью 173 л.с. экологического класса Stage V / Tier 4 Final с крутящим моментом 750 Нм, работающим в паре с автоматическим сухим сцеплением с гидравлическим приводом включения. Система подачи включает стол с расширяющимися боковыми стенками (flared walls) для беспрепятственной загрузки объемного материала и откидную заднюю дверь для поддержки длинномерных стволов. Подача осуществляется стальным цепным конвейером и массивным верхним прижимным ротором с 15 зубьями, приводимым в движение двумя гидромоторами с рабочим давлением прижима 10 МПа. Уникальная функция Feedcrush (принудительный поджим) обеспечивает эффективное разрушение и захват мелких или искривленных древесных элементов. Дробильный аппарат оснащен тяжелым дуплексным барабаном весом 410.5 кг и диаметром 75.2 см, который на частоте 1100 об/мин развивает линейную скорость ножей 2757.8 м/мин, гарантируя глубокое и однородное измельчение. Двухэкранная система боковой загрузки (Sideload) позволяет оператору оперативно и безопасно заменять калибровочные сита вручную. Управление всеми рабочими процессами, движением шасси и режимом Feedcrush осуществляется посредством передовой цифровой системы управления Danfoss Vermeer Plus+1 (4 скоростных режима) и полнофункционального беспроводного пульта дистанционного управления с радиусом действия до 30 метров, что обеспечивает максимальную безопасность и отличный обзор зоны загрузки. |
| Габаритные размеры и весовые параметры (модификация Long Infeed) |
| Максимальная длина установки в транспортном положении |
26.2 фута (8.0 м) |
| Максимальная ширина установки в транспортном положении |
6.6 фута (2.0 м) |
| Максимальная высота установки в транспортном положении |
8.5 фута (2.6 м) |
| Полная эксплуатационная масса установки (включая гусеничную базу) |
17600 фунтов (7983.2 кг) |
| Уровень звуковой мощности установки (Sound Power) |
118 дБ(А) |
| Дизельный двигатель и компоненты трансмиссии (Caterpillar C4.4) |
| Марка, модель и производитель силового агрегата |
Caterpillar C4.4-C173 (рядный промышленный дизельный двигатель) |
| Количество рабочих cylinders и экологический класс контроля выхлопа |
4 цилиндра; Stage V / Tier 4 Final (T4F) |
| Максимальная полная мощность ДВС |
173 л.с. (129.0 кВт) |
| Максимальный крутящий момент при номинальных оборотах |
553.2 фут-фунта (750.0 Нм) |
| Емкость основного топливного бака |
50 галлонов (189.3 л) |
| Тип применяемого моторного топлива |
Дизельное топливо (Diesel) |
| Максимальный часовой расход топлива при полной нагрузке ротора |
9.5 галлонов в час (36.0 л/ч) |
| Рекомендуемая спецификация и вязкость моторного масла |
CAT DEO-ULS SAE 10W-30 (класс API CJ-4 / CK-4 для систем с DPF/SCR) |
| Общий объем масла в двигателе (с учетом фильтров) |
3.7 галлона (14.0 л) |
| Количество воздушных и масляных фильтров ДВС |
1 двухступенчатый воздушный фильтр; 2 масляных фильтра тонкой очистки |
| Емкость системы жидкостного охлаждения (блок двигателя и радиатор) |
6.9 галлона (26.1 л) |
| Конфигурация вентиляторов охлаждения |
1 основной осевой вентилятор радиатора ДВС; 1 выделенный вентилятор интеркулера (CAC) |
| Параметры зарядного генератора бортовой сети |
12 В, постоянный ток, сила тока — 150 А |
| Конфигурация муфты сцепления и механизма активации |
Сухое автоматическое сцепление (Auto clutch); тип включения — гидравлический автоматический |
| Спецификация главного приводного ремня режущего ротора |
Усиленный клиновой ремень высокой прочности, профиль SPB3900La |
| Система активной и принудительной подачи материала (Standard Infeed) |
| Геометрические параметры приемного стола подачи |
Ширина рабочей зоны стола: 48.6 дюйма (123.4 см); глубина приемного лотка: 17.6 дюйма (44.7 см); длина стола (вариант 1): 7.6 фута (2.3 м) |
| Общая объемная вместимость загрузочного бункера стола |
1.3 кубических ярда (1.0 куб. м) |
| Конструктивная высота загрузки (высота кромки стола от земли) |
3.9 фута (1.2 м) |
| Тип, исполнение и материал донного транспортера стола |
Высокопрочная стальная цепь (Steel chain); материал настила пола — износостойкая сталь |
| Конструкция роликов транспортера и тип приводного узла |
Приводной ролик — цельная сталь; передний натяжной ролик — цельная сталь; привод — от гидромотора |
| Габаритные размеры верхнего прижимного подающего ролика |
Длина ролика: 61.7 дюйма (156.7 см); ширина (рабочий охват): 38.1 дюйма (96.8 см); рабочий диаметр ролика: 15 дюймов (38.1 см) |
| Весовые характеристики прижимного ролика механизма подачи |
Вес голого ролика: 295 фунтов (133.8 кг); вес ролика в сборе с массивным качающимся рычагом: 868 фунтов (393.7 кг) |
| Сцепные элементы верхнего ролика и материал изготовления |
Изготовлен из стали; оснащен 15 агрессивными захватными зубьями для надежной фиксации бревен |
| Параметры пропускного загрузочного отверстия (Feed Opening) |
Ширина и высота раскрытия ворот горловины: 15.9 дюйма х 25 дюймов (40.5 см х 63.5 см) |
| Максимальная рабочая высота подачи (вертикальный подъем прижима) |
15.9 дюйма (40.4 см) |
| Приводная мощность и гидравлический прижим верхнего ролика |
Оснащен 2 независимыми гидравлическими приводными моторами; рабочее гидравлическое давление прижима вниз (Feedcrush): 10 МПа |
| Элементы пассивной и активной безопасности зоны загрузки |
Дефлектор выброса посторонних предметов (Thrown Object Deflector — 1 шт.); защитная гибкая штора горловины размером 40.5 см х 63.5 см |
| Высокоскоростной измельчающий дуплексный барабан (Duplex Drum) |
| Габариты входа в зону измельчения (разъем Millbox) |
15.9 дюйма х 25 дюймов (40.5 см х 63.5 см) |
| Масса и геометрические параметры режущего барабана |
Общий вес барабана в сборе: 905 фунтов (410.5 кг); внешний рабочий диаметр: 29.6 дюйма (75.2 см); ширина резки (полотна ротора): 25.9 дюйма (65.8 см) |
| Толщина стали наружной стенки (оболочки) барабана |
0.9 дюйма (2.3 см) |
| Номинальная скорость вращения ротора и наконечников под нагрузкой |
Скорость вращения барабана: 1100 об/мин; частотная уставка наконечников: 1100 об/мин |
| Линейная окружная скорость режущих наконечников (Tip Speed) |
9048 футов/мин (2757.8 м/мин) |
| Опорный подшипниковый узел вала ротора |
Тяжелый двухрядный цилиндрический роликовый подшипник; диаметр внутреннего кольца (расы) подшипника: 0.3 дюйма (0.8 см) |
| Конфигурация режущих элементов и доступные типы ножей |
Всего установлено 15 сменных наконечников (Tips); доступно 3 типа ножей: стандартные плоские (Tips), изогнутые "Медвежий нож" (Bear knife), профильные формовочные (Shaper); всего доступно до 5 модификаций наконечников в опциях |
| Система калибровочных сит и контрножа (Screens & Anvil) |
| Конструктивное исполнение и замена сит |
Двухэкранная система боковой ручной загрузки (Sideload Screen Design); экраны расположены попарно (один над другим) |
| Количество рабочих сит и доступные стороны переворота |
2 раздельных экрана; количество рабочих сторон эксплуатации: 2 стороны |
| Масса одного сита и геометрия ячеек |
Вес одного экрана составляет менее 55 фунтов (25.0 кг); базовая геометрия ячеек — квадратная (Square); доступно 6 типов калибровочных сит в опциях |
| Характеристики опорного контрножа (Anvil) |
Тип исполнения контрножа — фиксированный (Fix); количество геометрических размеров/положений регулировки — 2 |
| Система выгрузки готового продукта — Одноленточный конвейер |
| Геометрические параметры выгрузного транспортера |
Общая длина конвейера: 17.2 фута (5.2 м); рабочая ширина транспортерной ленты: 17.7 дюйма (45.0 см) |
| Конструкция ленты и скорость ее движения |
Наличие механического или вулканизированного соединения ленты (Splice): Да; линейная скорость движения ленты: 725 футов/мин (221.0 м/мин) |
| Роликовая опора и натяжной механизм выгрузки |
Количество возвратных роликов — 1 шт.; рабочий диаметр натяжного (идлер) ролика — 0.2 дюйма (0.6 см); количество подшипников натяжного вала — 2 шт. |
| Параметры приводного узла и магнитная сепарация |
Стандартный диаметр приводного ролика — 7.9 дюйма (20.0 см); диаметр опционального магнитного приводного ролика (для отделения металла) — 7.9 дюйма (20.0 см) |
| Характеристики гидропривода конвейера выгрузки |
Количество независимых гидравлических двигателей привода ленты — 1 шт.; количество опорных подшипников гидромотора — 2 шт. |
| Высота сброса готового продукта (высота загрузки в борт) |
6.9 фута (2.1 м) |
| Центральная гидравлическая система и контур сцепления |
| Общие параметры основного гидравлического бака машины |
Емкость резервуара: 53 галлона (200.6 л); рекомендуемый тип рабочей жидкости — минеральное масло премиум-класса HM68 |
| Метод очистки и принудительное охлаждение основного масла |
Тип фильтрации — полнопоточный сменный фильтрующий элемент (Filter); в контур интегрирован 1 независимый масляный радиатор (охладитель) |
| Параметры гидравлического контура муфты сцепления |
Выделенный резервуар емкостью 40 галлонов (151.4 л); рекомендуемое масло — HM68; метод очистки — сменный картридж; снабжен 1 независимым охладителем |
| Тип главного гидронасоса и максимальное давление контура |
Надежный шестеренчатый насос (Gear pump); максимальное давление сброса предохранительного клапана системы — 3000 psi (206.8 бар) |
| Электрика, бортовая телеметрия и станция радиоуправления |
| Бортовое напряжение сети и защитные элементы схемы |
Рабочее напряжение 12 В; укомплектована 1 тяжелой аккумуляторной батареей; встроена автоматическая электронная защита системы (System Protection) |
| Интерфейс оператора на корпусе (Блок управления) |
Стационарный защищенный модуль с цифровым жидкокристаллическим дисплеем (ЖК-экран) |
| Комплекс беспроводного дистанционного радиоуправления |
Тип связи — помехоустойчивый беспроводной радиоканал (Wireless); эффективный радиус действия пульта — 98.4 фута (30.0 м) |
| Функциональные возможности беспроводного пульта ДУ |
Обеспечивает вывод полной информации о параметрах ДВС (Engine Information), вывод данных о состоянии машины (Machine Information), индикацию эксплуатационных неисправностей и кодов ошибок (Operational Faults) и управление физическими переключателями функций (Switches) |
| Тип питания пульта и выбор рабочих радиоканалов |
Тип батареи — промышленная необслуживаемая батарея (Maintenance-free); поддержка ручной или автоматической настройки частотного канала (Channel Setting): Да |

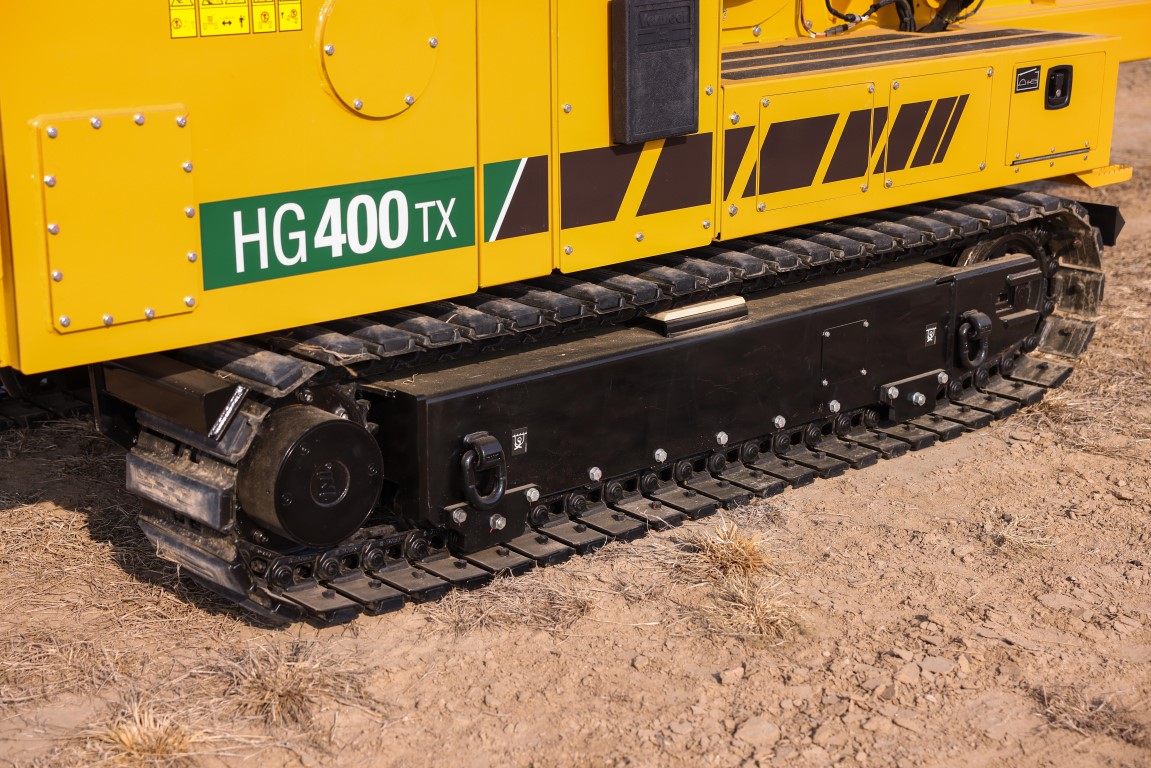

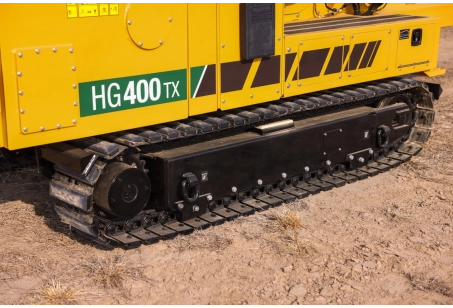

| Характеристики самоходного гусеничного шасси (Undercarriage) |
| Конструктивное исполнение и рама ходовой части |
Интегрированное гусеничное шасси (Undercarriage); тип рамы гусеничной тележки — жесткая сварная рама (Rigid frame) |
| Тип стальных траков (гусеничных лент) |
Стальные траки с двойным грунтозацепом (Double grouser) |
| Дорожный просвет (клиренс) гусеничной базы |
220 мм — обеспечивает высокую проходимость на пересеченной местности |
| Параметры гидравлического привода движения шасси |
Тип гидронасоса хода — шестеренчатый (Gear pump); тип приводного двигателя хода — высокомоментный планетарный гидромотор (Planetary motor) |
| Тормозная система гусеничного привода |
Тип тормоза — нормально-закрытый многодисковый тормоз (Normally closed), автоматически разблокируемый давлением масла |
| Геометрические параметры опорной поверхности гусениц |
Длина гусеничной ленты по осям (длина контакта с грунтом): 2055 мм; базовая ширина стального трака (вариант 1): 350 мм |
| Удельное давление установки на опорную поверхность |
Опорное давление на твердом грунте для траков 350 мм составляет 8.7 psi (60.0 кПа) |
| Конструкция натяжителя и направляющих колес гусеницы |
Тип натяжного механизма — пружинный с гидравлическим отпуском (Spring-applied, hydraulically-released); количество направляющих колес (идлеров) — 2 шт. |
| Параметры гидравлического потока и давления ходового контура |
Производительность гидронасоса хода при максимальных оборотах ДВС: 21.1 галлона в минуту (80.0 л/мин); максимальное давление предохранительного клапана хода: 3000 psi (206.8 бар) |
| Скоростные характеристики самоходной установки |
Максимальная скорость движения своим ходом: 0.6 мили в час (1.0 км/ч) |
