| Общий обзор архитектуры комплекса и ключевые особенности |

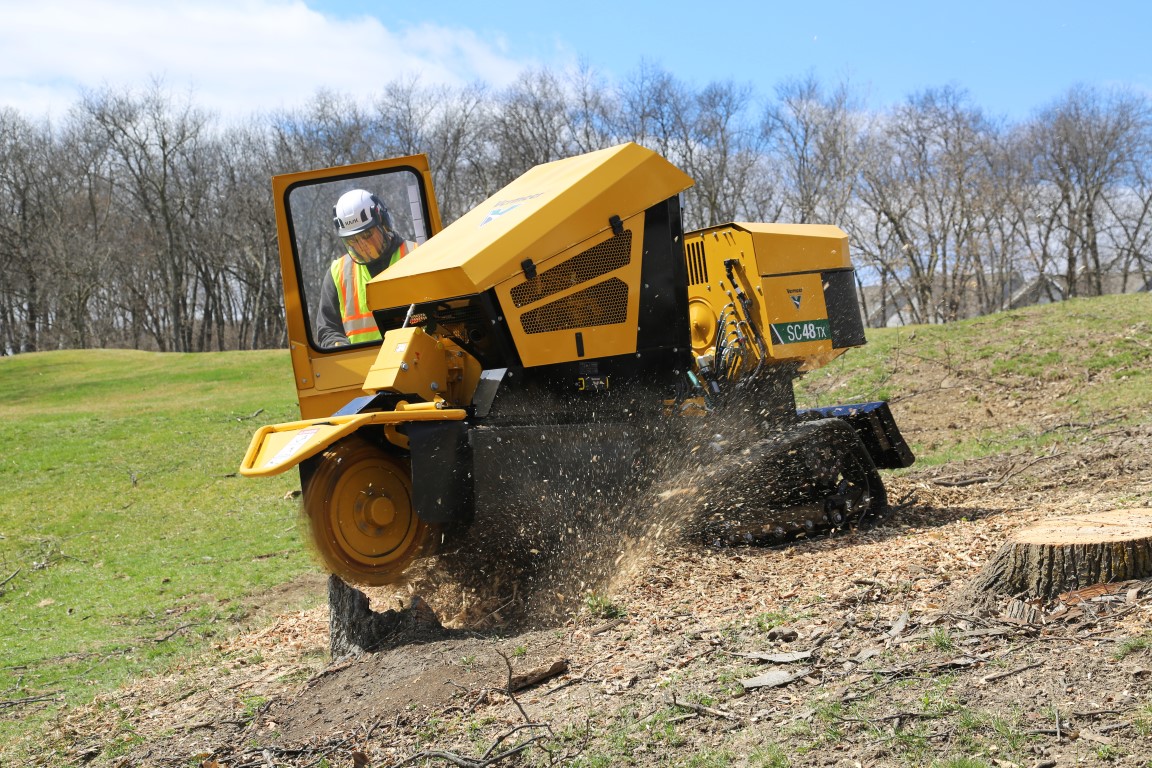

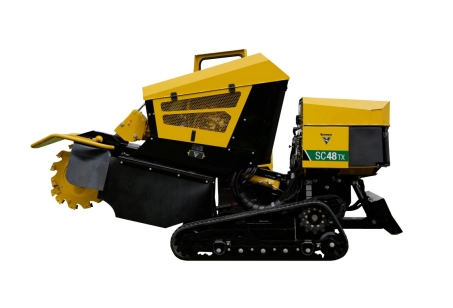

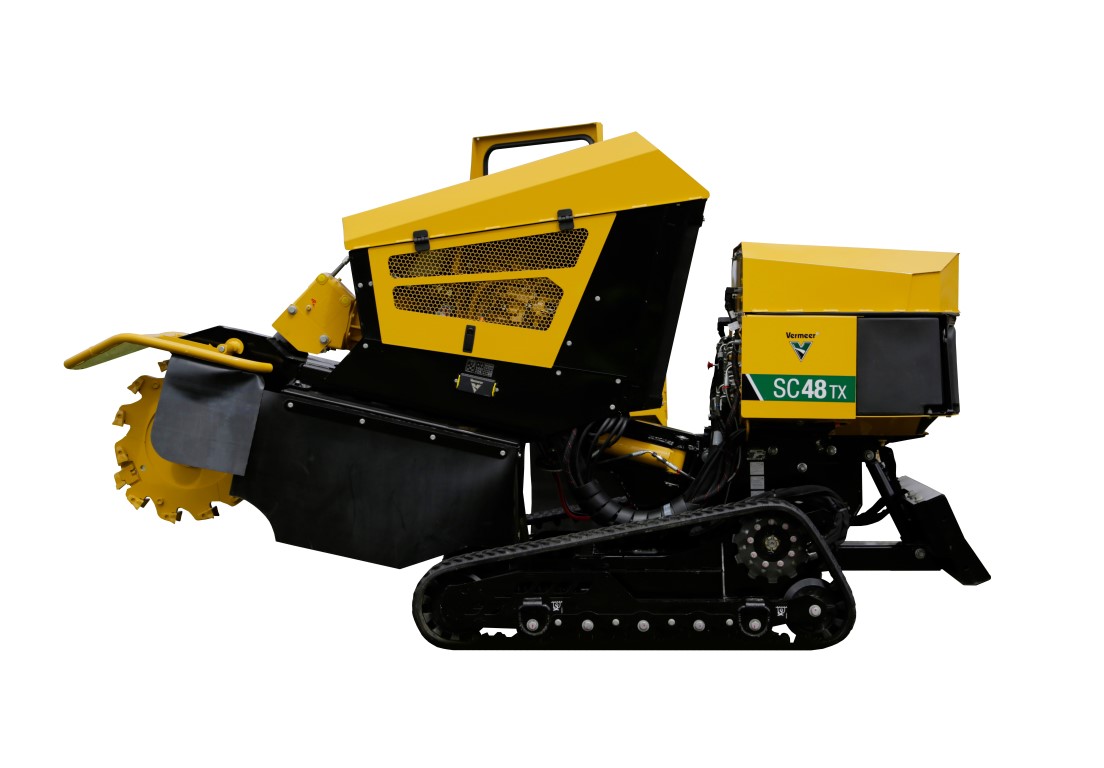

| Высокоэффективный самоходный измельчитель пней (пенькогрыз) на гусеничном ходу, сочетающий высокую мощность дизеля CAT и компактную проходимость. Главная технологическая особенность модели — безременная трансмиссия Direct-Drive: крутящий момент от двигателя передается напрямую на режущий диск через систему жестких редукторов (нижний конический со спиральным зубом) и карданный вал с двумя универсальными шарнирами, что гарантирует максимальный КПД и исключает пробуксовку ремней. Шасси оснащено гидравлически раздвижными гусеницами (сужение до 88.9 см для заезда на объект через калитки и расширение до 124.5 см для устойчивости при фрезеровании). Фирменная геометрия диска Vermeer Cutting System минимизирует повторный заброс/циркуляцию щепы и упрощает замену реверсивных двухсторонних зубьев. Трехпозиционная поворотная консоль оператора (Swing-out) фиксируется стопорным штифтом, позволяя работать даже в стесненных условиях в промежуточном положении. |
| Габаритные размеры, вес и акустический комфорт |
| Длина (в транспортном положении) |
140 дюймов (355.6 см) |
| Ширина гусеничной базы (втянуты / выдвинуты) |
35 дюймов (88.9 см) / 49 дюймов (124.5 см) |
| Полная высота машины (стандартная / с опцией ДУ) |
76 дюймов (193 см) / 85 дюймов (215.9 см) |
| Эксплуатационная масса (базовая конфигурация) |
3750 фунтов (1701 кг) |
| Гарантированный уровень звуковой мощности |
107 дБ(А) |

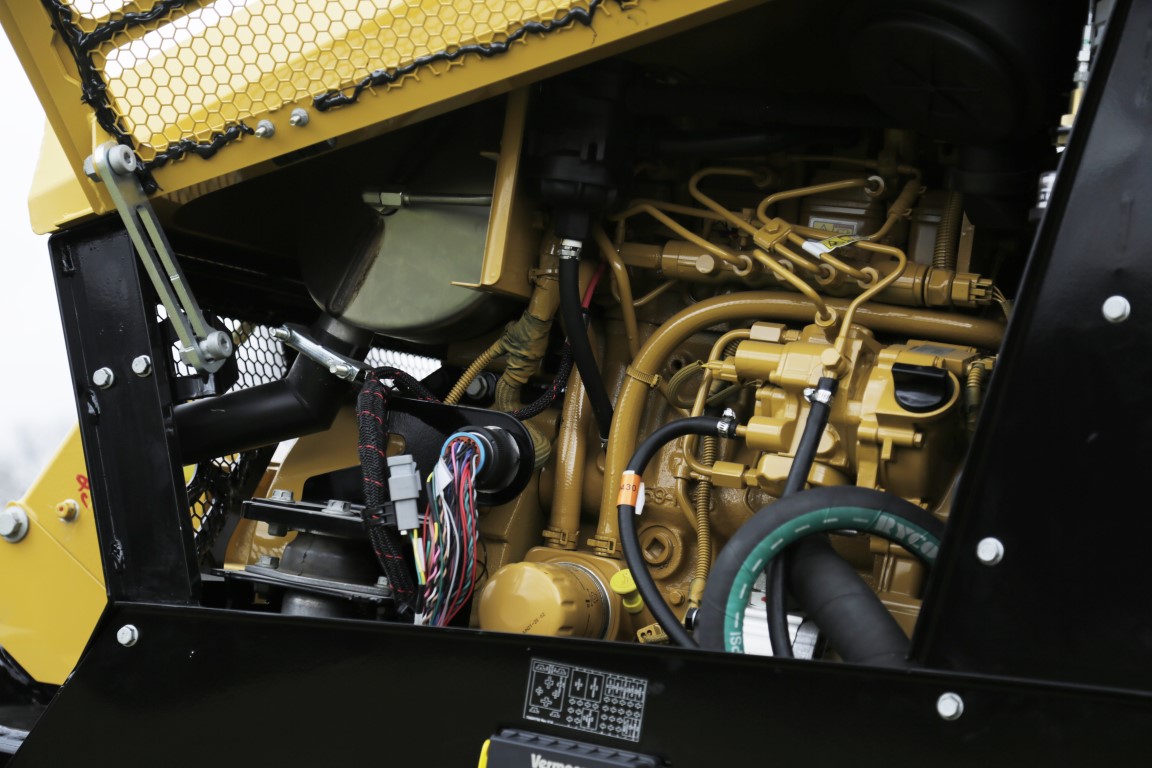

| Силовая установка (Турбодизель CAT) |
| Марка, модель и экологический класс ДВС |
Caterpillar C1.7 T4F/Stage V (3-цилиндровый, дизельный с турбонаддувом) |
| Максимальная полная мощность комплекса |
48 л.с. (35.8 кВт) |
| Максимальный крутящий момент |
123 ft-lb (166.8 Нм) |
| Тип применяемого топлива |
Дизельное топливо с ультранизким содержанием серы (ULSD) |
| Емкость топливного бака |
14.5 галлона (54.9 л) — обеспечивает автономность без частых дозаправок |
| Максимальный расход топлива |
2.9 галлона/ч (11 л/ч) |
| Воздушный тракт и фильтрация |
Сухого типа, с индикатором засорения, эвакуационным клапаном и предохранительным элементом |
| Система смазки ДВС (объем и тип масла) |
Насадочный масляный фильтр (Spin-on); объем масла с фильтром: 5.3 кварты (5 л); рекомендуемая вязкость: 10W-30 |
| Жидкостное охлаждение комплекса |
Вода/антифриз; общая емкость контура (ДВС + радиатор): 2.9 галлона (11 л); диаметр вентилятора: 16.5 дюйма |
| Электрогенератор (Альтернатор) |
12 В, ток отдачи 85 А |
| Предельный рабочий угол наклона ДВС |
До 35 градусов непрерывной работы |
| Тип муфты сцепления привода фрезы |
Электромагнитная муфта сцепления со встроенным фрикционным тормозом ротора |

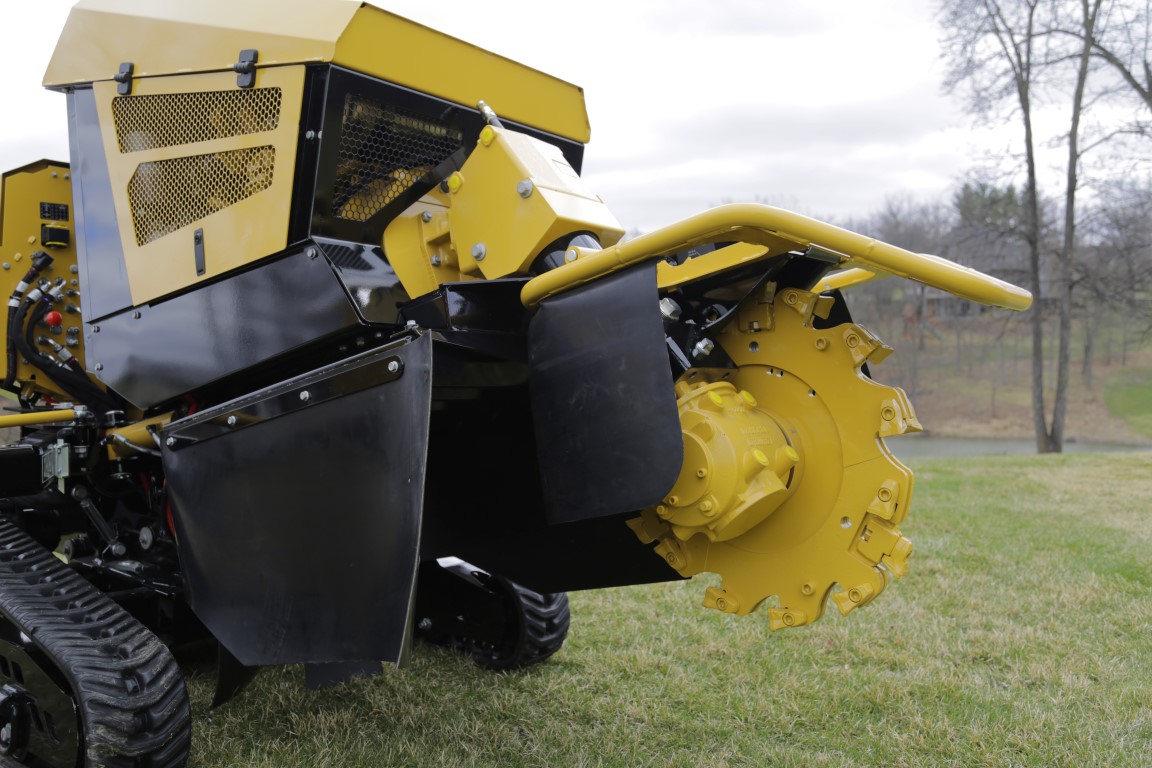

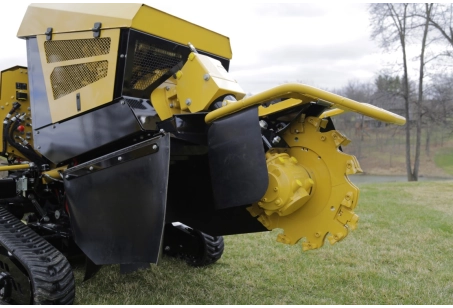

| Параметры роторного режущего диска (Vermeer Cutting System) |
| Диаметр режущего ротора |
24 дюйма (61 см) |
| Толщина стального диска фрезы |
1.4 дюйма (3.5 см) |
| Рабочая скорость вращения ротора |
1235 об/мин |
| Размах стрелы по прямой (ширина дуги реза) |
65 дюймов (165.1 см) |
| Максимальный подъем фрезы (над уровнем земли) |
28 дюймов (71.1 см) |
| Максимальное заглубление фрезы (ниже уровня земли) |
16 дюймов (40.6 см) |
| Зубья и защитные износостойкие элементы |
Всего зубьев: 27; количество реверсивных двухсторонних карманов/зубьев: 24; количество сменных износостойких пластин (wear plates): 6 |
| Объем зоны удержания отходов реза |
Защитный кожух диска со шторками; вместимость отсека сбора щепы: 23 куб. фута (0.7 куб. м) |
| Компоненты механического привода и нижний редуктор фрезы |
| Конструкция углового нижнего редуктора |
Прямозубая коническая передача (Straight bevel) |
| Смазка нижнего редуктора фрезы |
Объем: 1.6 кварты (1.5 л); тип масла: синтетическое трансмиссионное SAE 75W90 |
| Карданная передача (Driveshaft) |
Два стандартных универсальных шарнира (крестовины) с двухкромочным уплотнением (double lip seal) |
| Гидравлическая система шасси и стрелы |
| Тип гидравлического насоса и контура |
Двухсекционный (тандемный) шестеренный насос с демпфированием давления; открытый сбалансированный тип контура |
| Производительность гидронасоса при макс. об/мин |
11 гал/мин (41.6 л/мин) |
| Максимальное давление предохранительного клапана |
2900 psi (199.9 бар) |
| Емкость гидравлического бака и фильтрация |
9 галлонов (34.1 л); полнопоточный 4-микронный фильтр на обратной магистрали, сетчатый фильтр на линии всасывания |
| Охлаждение и рекомендованная рабочая жидкость |
Выделенный радиатор (масляный кулер); рекомендованное масло: Vermeer Highpower 68 |

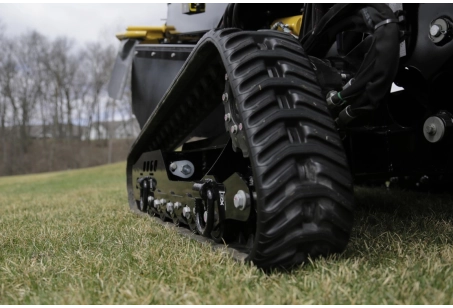

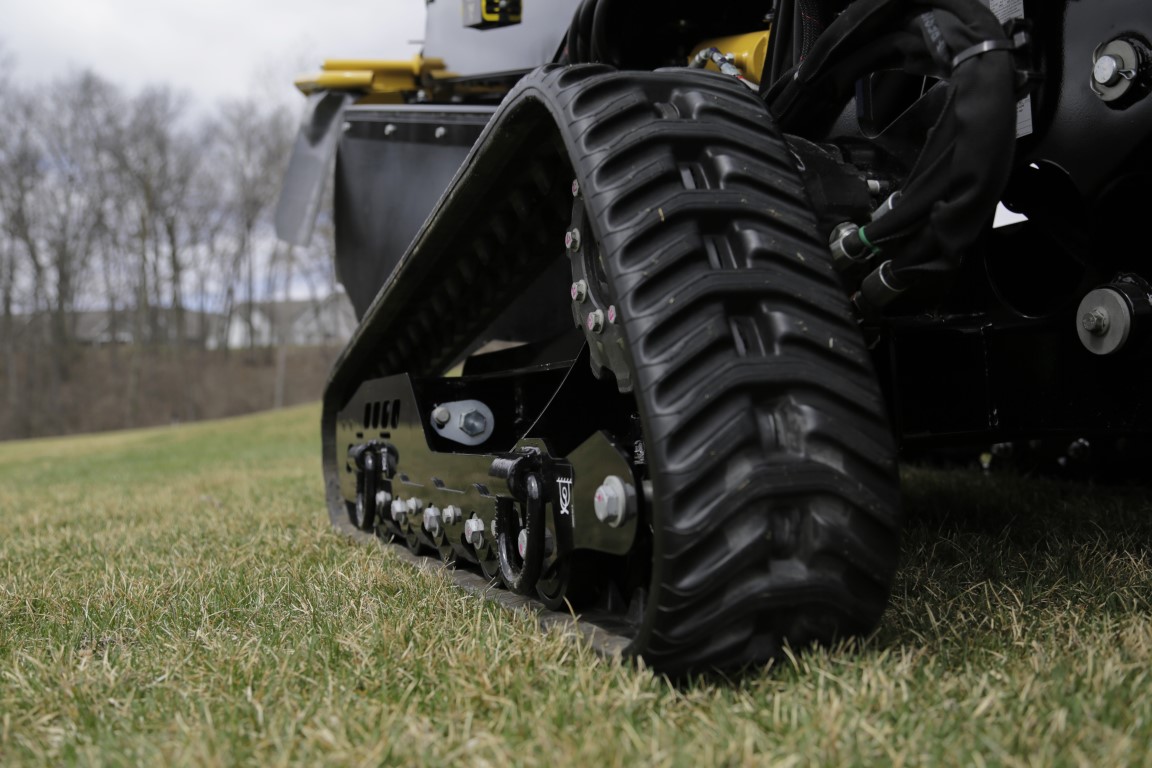

| Гусеничный ход и параметры проходимости |
| Тип и ширина резиновых траков |
Резиновые гусеницы повышенной проходимости (низкое повреждение дерна); ширина: 7 дюймов (17.8 см) |
| Длина опорной поверхности гусеницы на грунте |
47 дюймов (119.4 см) |
| Конструкция роликов и катков шасси |
Литые стальные натяжные и опорные ролики (7 штук на борт) |
| Скоростные диапазоны передвижения |
Низкая скорость: 1.1 мили/ч (1.8 км/ч / 30.5 м/мин); Высокая скорость: 1.5 мили/ч (2.4 км/ч / 42.7 м/мин) |
| Удельное давление на мягкую поверхность |
5.7 psi (39.2 кПа) |
| Двухпозиционные стояночные тормоза |
Двойная система стояночных тормозов с пружинным включением и гидравлическим растормаживанием (SAHR) |
| Электрооборудование, контроллеры и интеллектуальные системы |
| Интеллектуальное управление SmartSweep™ |
Новое поколение следящих систем: адаптивно мониторит нагрузку на дизель CAT и непрерывно подстраивает скорость движения стрелы, обеспечивая плавный рез и защищая узлы от износа |
| Система плавного пуска фрезы (Soft Start) |
Трехступенчатый алгоритм разгона ротора электромагнитной муфтой для снижения ударных пусковых нагрузок |
| Сенсоры присутствия оператора (Operator Presence) |
Рукоятки управления стрелой (поворот, подъем/опускание) оснащены емкостными датчиками. При потере контакта с рукой фреза мгновенно отключается и останавливается за секунды. Запуск возможен на любых оборотах ДВС. |

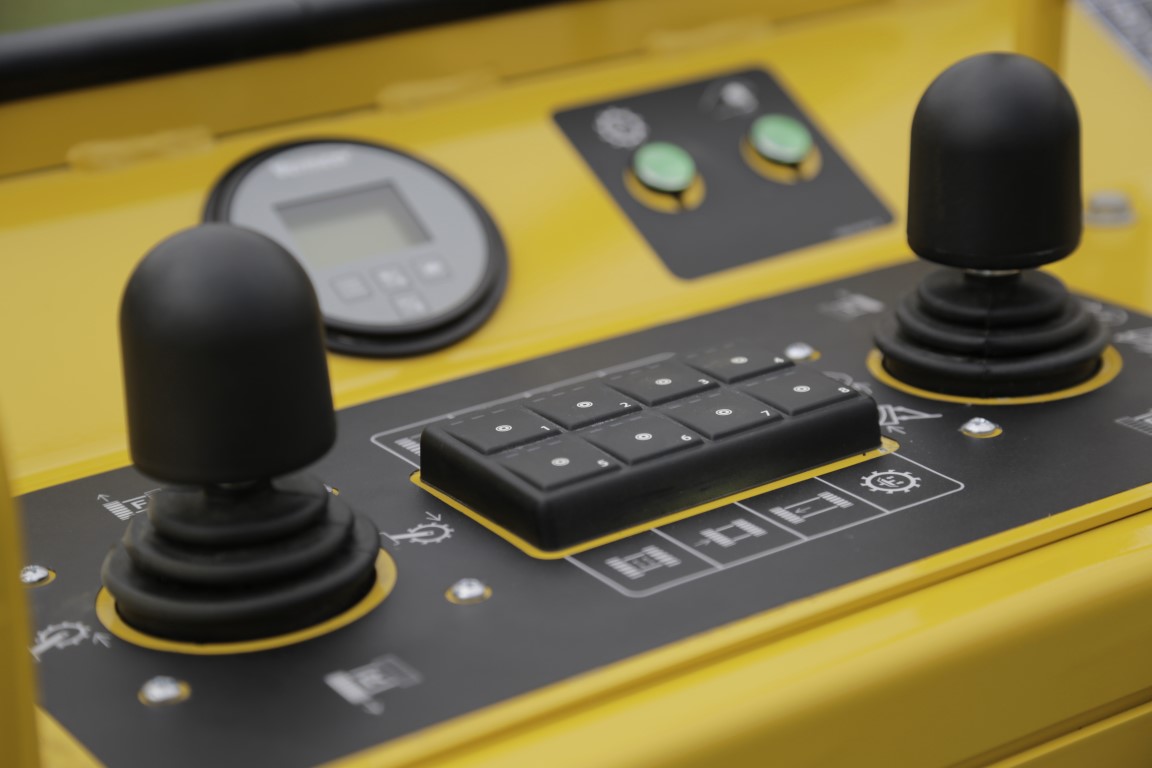

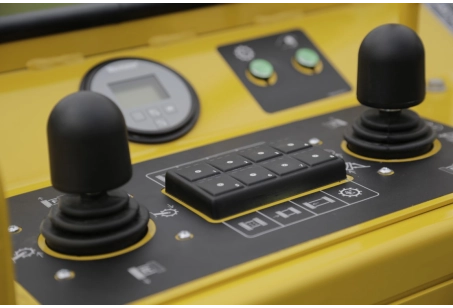

| Бортовой контроллер и приборная панель |
Электронный контроллер Danfoss; многофункциональный ЖК-дисплей (MFD) (моточасы, уровень топлива, обороты ДВС, коды ошибок и статус систем) |
| Параметры бортовой сети и АКБ |
Напряжение 12 В; мощная стартерная батарея на 950 CCA; световые индикаторы предупреждения ДВС; аварийный останов при перегреве или падении давления масла |
| Защитный экран поста управления |
Износостойкий поликарбонат со специальным покрытием против истирания и царапин |

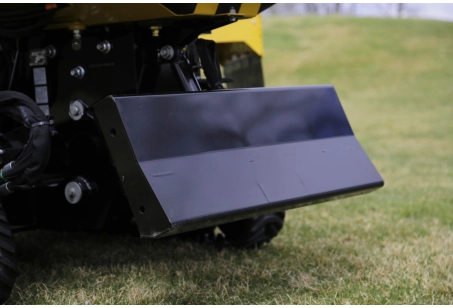

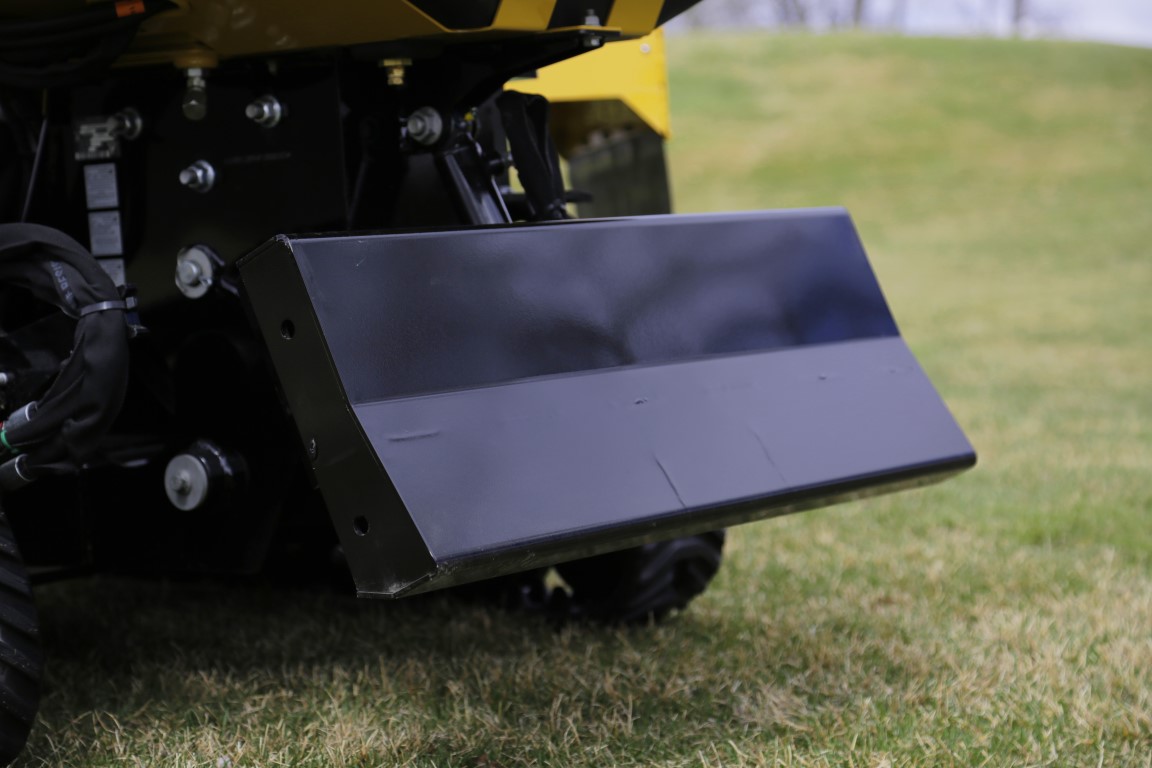

| Опциональный гидравлический отвал (Backfill Blade) |
| Геометрия и рабочий ход отвала для щепы |
Ширина без расширителей: 34 дюйма (86.4 см); ширина при раздвинутых гусеницах: 49 дюймов (124.5 см) [доступна опция 54 дюйма / 140 см]. Максимальный подъем отвала над землей: 8.5 дюйма (21.6 см). Нижняя кромка закруглена для защиты газона. Избавляет от ручной уборки щепы. |
| Опция беспроводного радиоуправления (Radio Remote Control) |
| Дистанционный радиопульт управления |
Полнофункциональный беспроводной пульт ДУ с LCD-дисплеем (отображает статусы машины) и радиусом действия до 300 футов (91.4 м). Функции пульта: аварийный останов (E-stop), управление дросселем, муфта сцепления фрезы, поворот и высота стрелы, ход, режим раздвижения гусениц и диапазоны скорости. |
| Дополнительные фирменные программы и телематика |
| Телематический комплекс Vermeer Telematics |
Опциональный модуль передачи данных машины в реальном времени для контроля производительности (базовый пакет на 3 года включен бесплатно) |
| Программа защиты активов Confidence Plus |
Заводская предоплаченная программа планового ТО, включающая расширенное покрытие затрат на оригинальные запчасти и сервисное обслуживание |
| Заводские кастомизации |
Покраска в спеццвета заказчика, продленная гарантия (по запросу) |
