| Обзор модели |

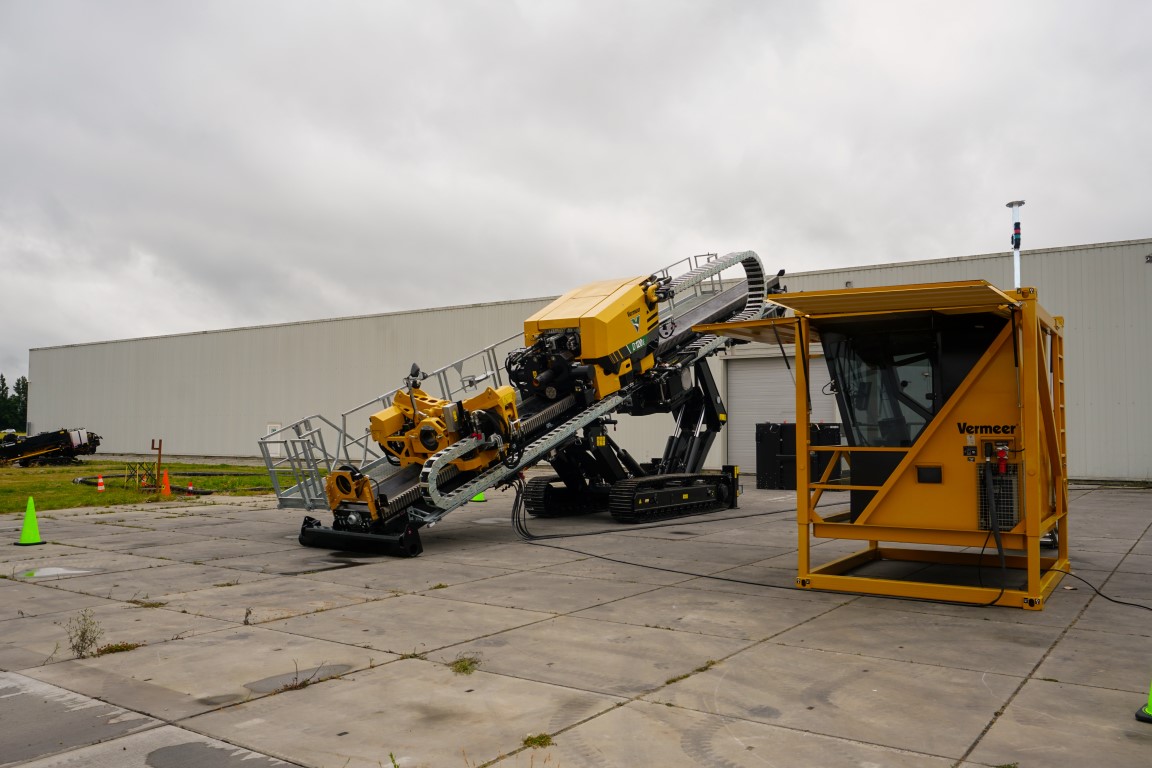

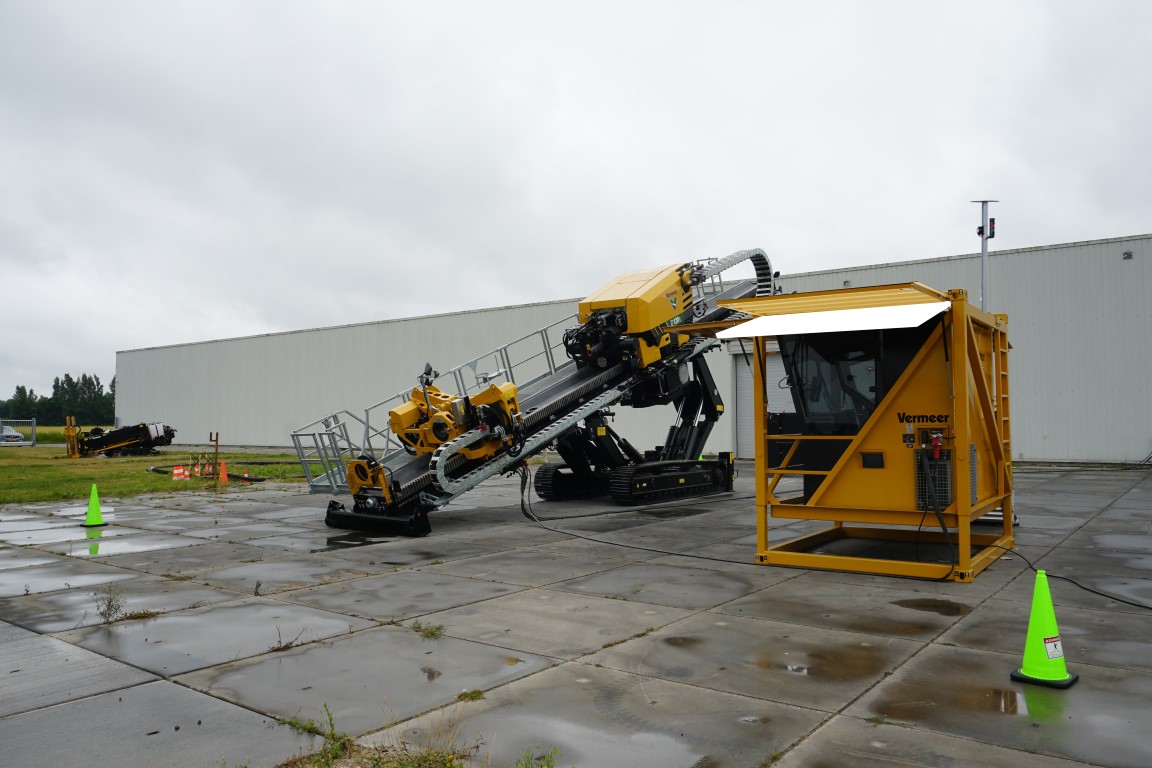

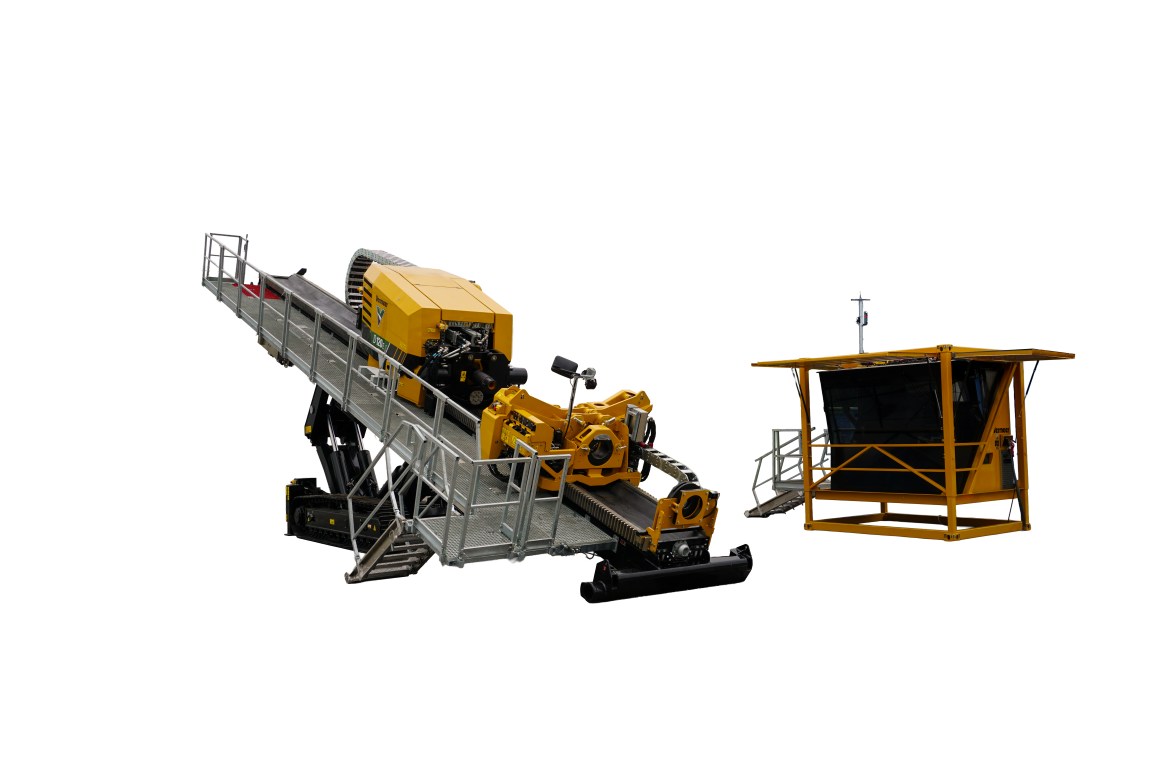

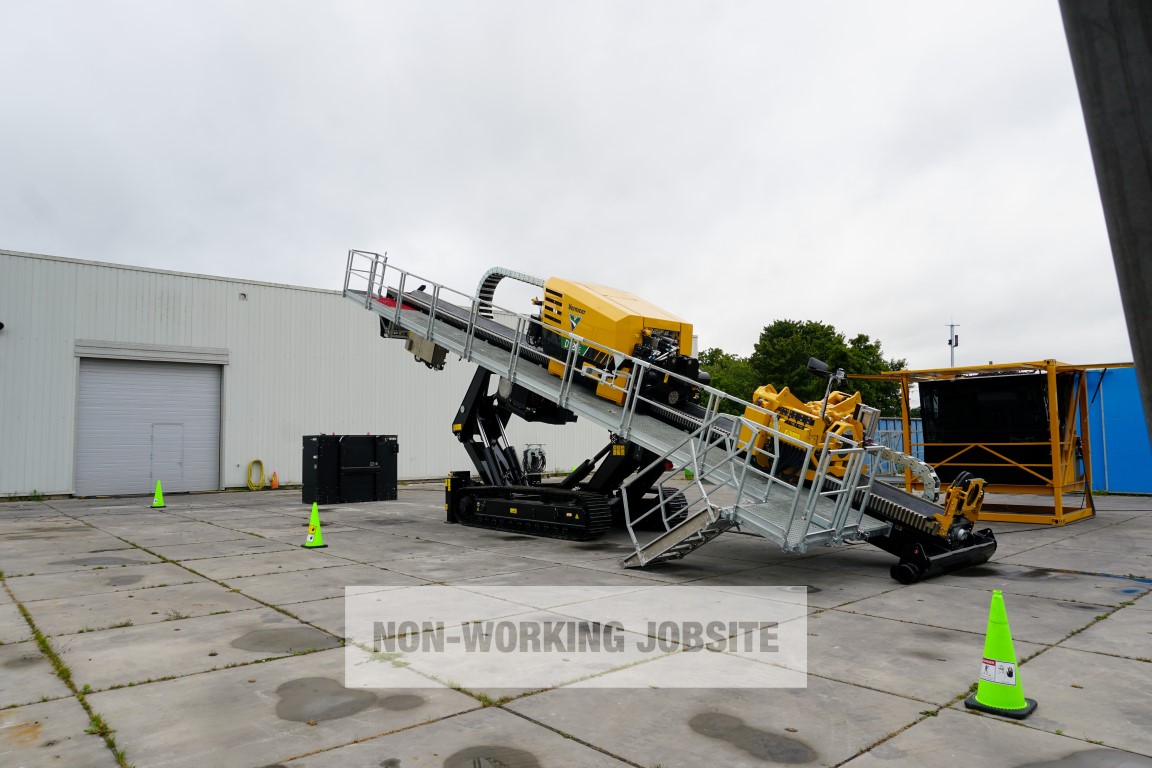

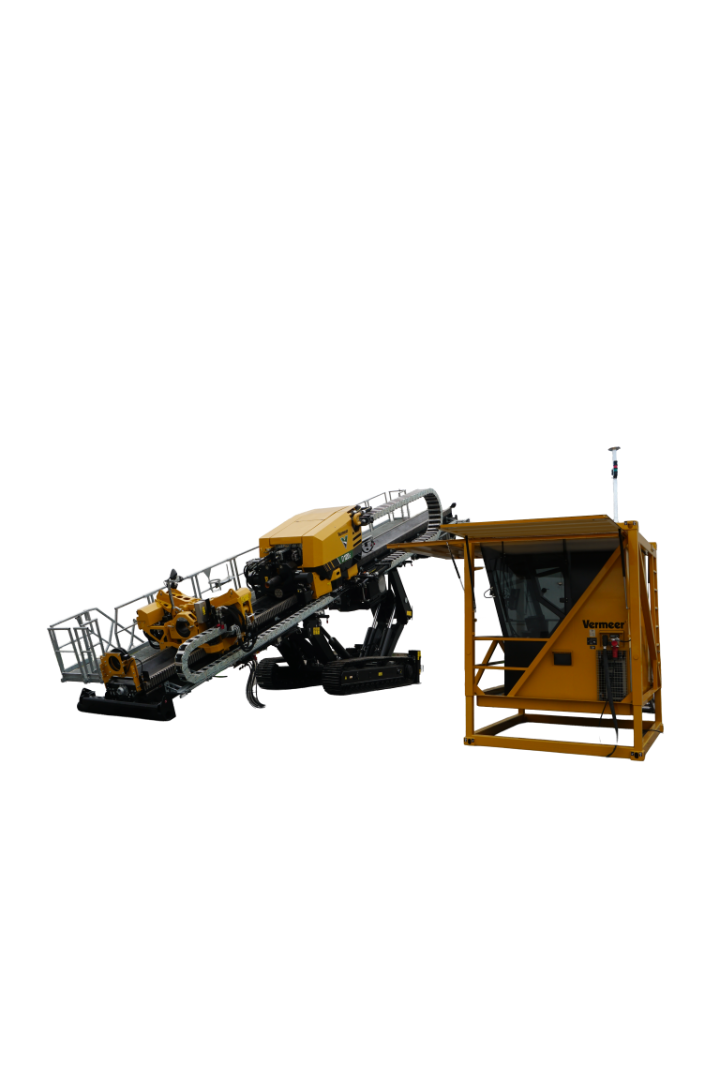

| Полностью электрическая установка горизонтального направленного бурения класса Макси (тяга 1200 кН / 120 тонн). Предназначена для сложных трубопроводных проектов и прокладки крупных кабельных линий. Отличается низким уровнем шума (гарантированный уровень звуковой мощности 102 дБ(А)), высокой эффективностью прямого электрического привода и гибкостью подключения к различным источникам питания. |
| Буровая рама (Drill Rack) — Тип Range 2 |
| Транспортные габариты рамы (Д х Ш х В) |
50.5 х 8.4 х 10.2 фута (15.4 х 2.6 х 3.1 м) |
| Вес буровой рамы |
82673 фунта (37499.8 кг) |
| Угол наклона рамы |
6–20° (10.5%–36.4%) |
| Количество задних опор (аутригеров) |
Две (Two) |
| Особенности конструкции рамы |

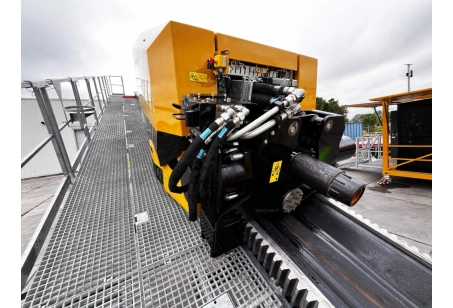

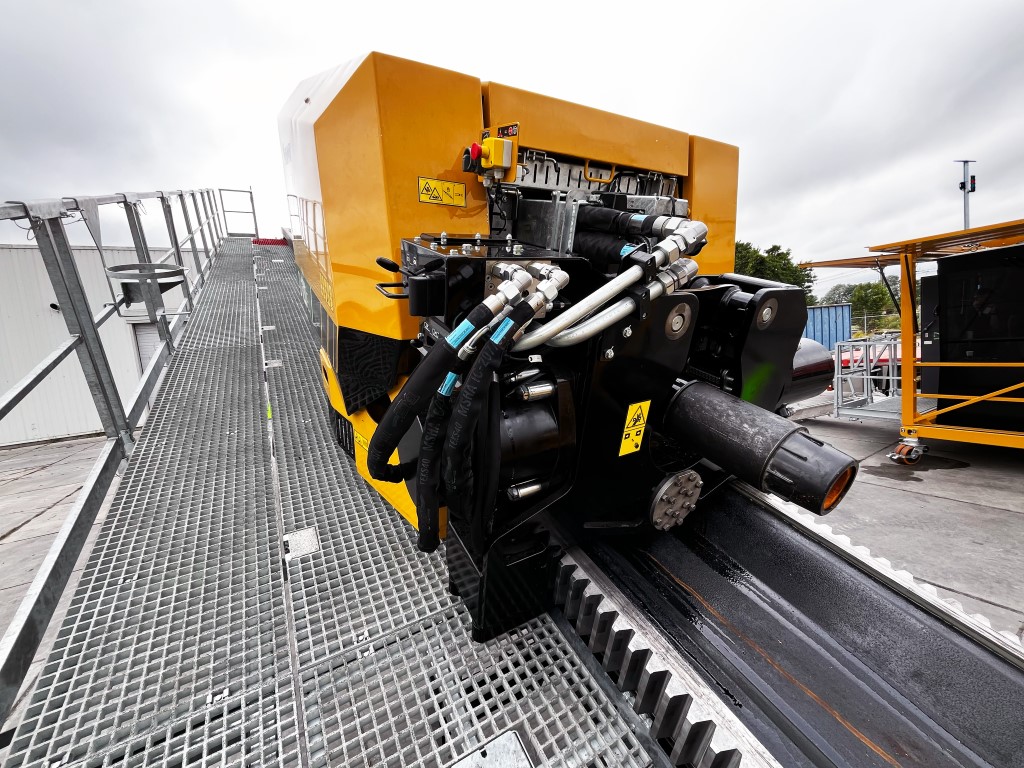

Рама быстро отсоединяется от шасси для удобства транспортировки. Вдоль всей рамы проходит сверхширокий мостик (catwalk) для обслуживающего персонала. |

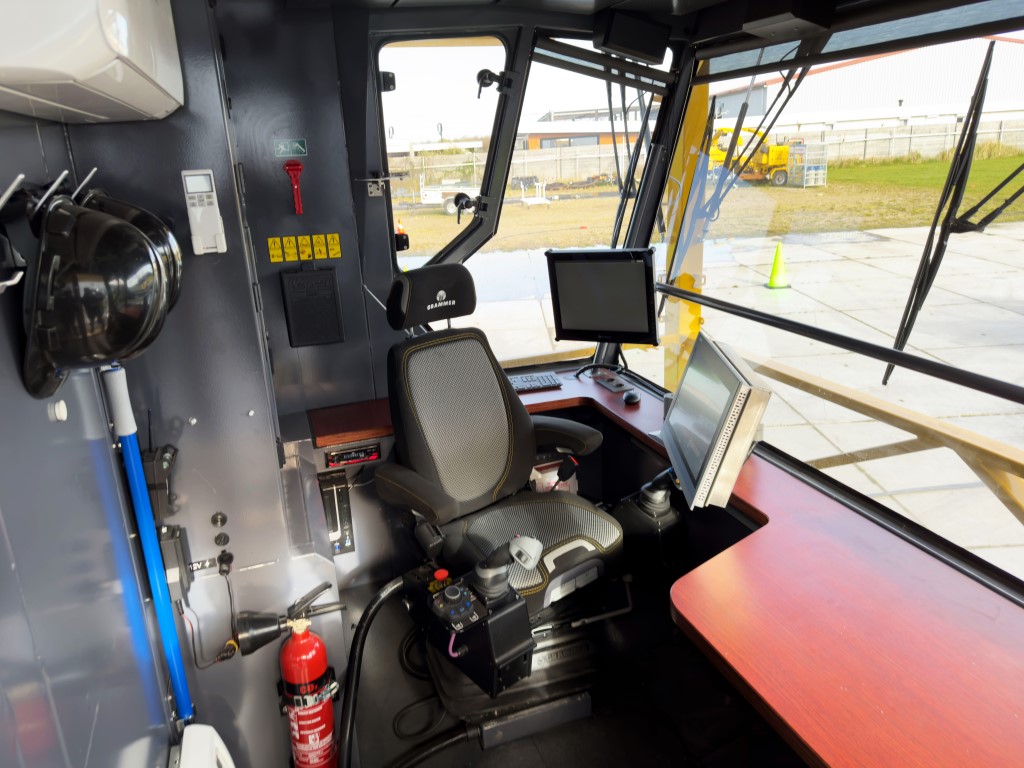

| Дистанционная кабина оператора (Driller Cabin) |
| Габариты кабины (Д х Ш х В) |
9.8 х 8 х 8.5 фута (3 х 2.4 х 2.6 м) |
| Вес кабины |
8818 фунтов (3999.8 кг) |
| Климат-контроль (Отопление и кондиционирование) |
Да (Система климата установлена) |

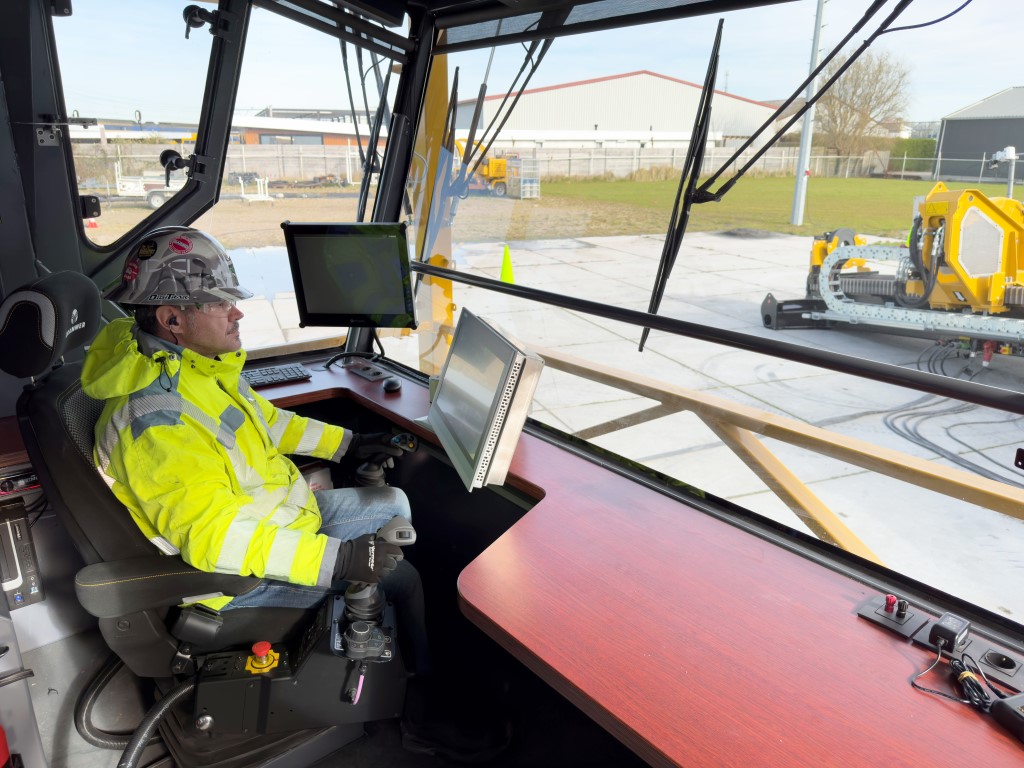

| Эргономика и интерфейс |

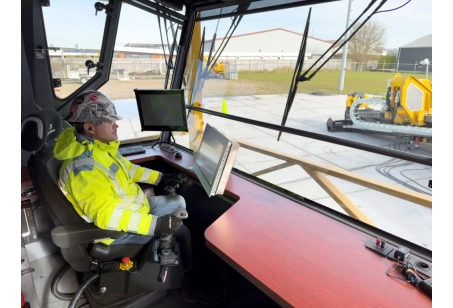

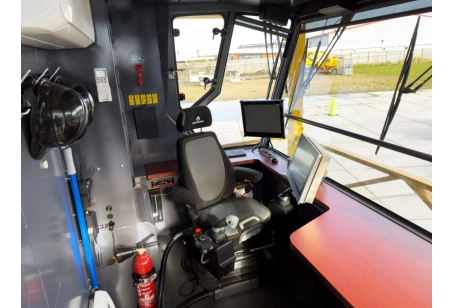

Выносная 10-футовая кабина на выдвижных опорах для оптимального обзора. Оснащена комфортабельным сиденьем, цифровым HMI-дисплеем высокого разрешения, цветными камерами и емкостными джойстиками последнего поколения. |
| Эксплуатационные и силовые параметры (Operational) |
| Усилие продавливания (Thrust) |
224801 фунт (1000 кН) |
| Усилие протяжки (Pullback) |
269761 фунт (1200 кН) |
| Максимальный крутящий момент шпинделя |
81132 ft-lb (110000.4 Нм / 110 кНм) |
| Макс. скорость вращения шпинделя |
80 об/мин |
| Максимальная скорость каретки |
98.4 фута/мин (30 м/мин) |
| Количество моторов вращения / хода каретки |
2 мотора вращения / 2 мотора привода каретки |
| Буровой вертлюг (Mud Swivel) |
4 дюйма (10.2 см) |

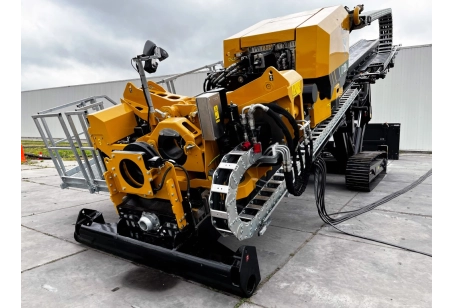

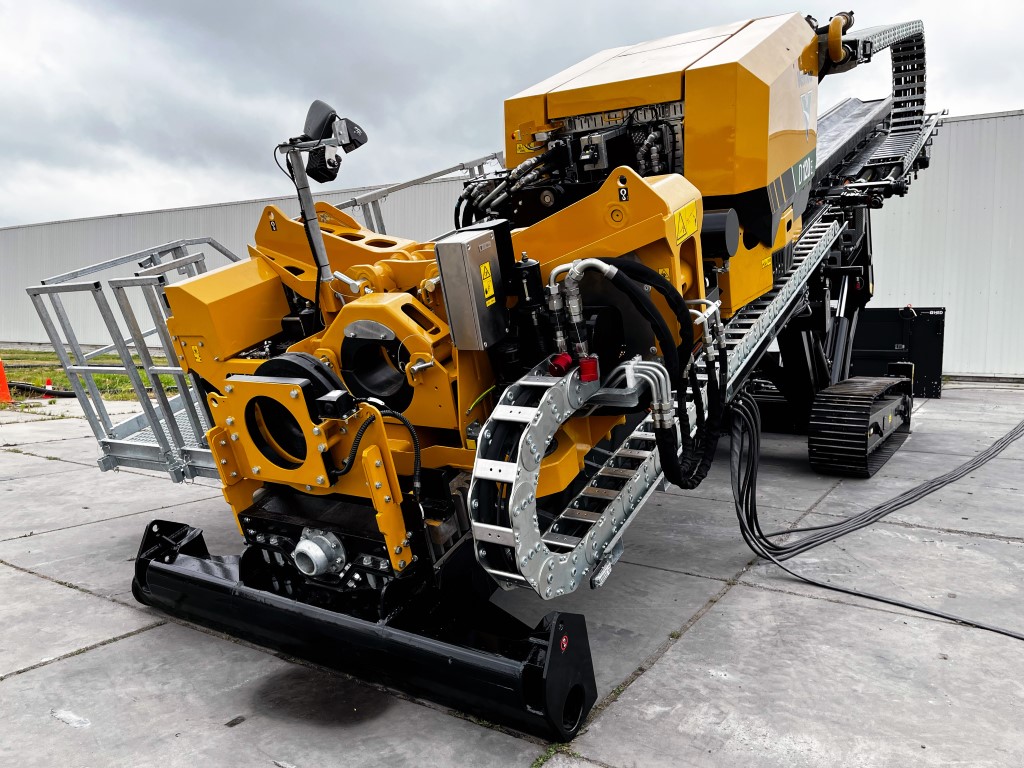

| Нижние буровые тиски (Lower Breakout Vise) |
| Конфигурация тисков |
Полноприводные подвижные тиски с полуоткрытым верхом (Full travelling / Semi-open top) |
| Усилие развинчивания (Breakout Force) |
162263 ft-lb (219999.4 Нм / 220 кНм) |
| Усилие свинчивания (Makeup Torque) |
110 кНм |
| Усилие зажима (Clamp force) |
188833 фунта (840 кН) |
| Внутренний диаметр / Макс. раскрытие верха |
16 дюймов (40.6 см) / 10 дюймов (25.4 см) |
| Вес тисового блока |
7937 фунтов (3600.2 кг) |
| Диапазон буровых труб |
Большой проходной диаметр позволяет работать со штангами и обсадными трубами с наружным диаметром до 7.625" (406 мм). Тиски перемещаются по всей длине рамы. |
| Дополнительные тиски каретки (Carriage Vise) |
| Конфигурация и ход |
Тиски на каретке, ход перемещения — 25.6 дюйма (65 см) |
| Усилие зажима / Внутренний диаметр |
188833 фунта (840 кН) / 16 дюймов (40.6 см) |
| Назначение |
Опциональный узел, существенно облегчающий и ускоряющий развинчивание верхнего замкового соединения буровой штанги. |
| Энергоснабжение и электрические системы |
| Основной дизель-генератор (Genset) |
325 kVA - 350 kVA, 400V, 50Hz |
| Вспомогательный навесной генератор |
65 kVA (используется для маневрирования, позиционирования и настройки комплекса) |
| Концепция питания "Power on demand" |
Прямой электрический привод потребляет ровно столько энергии, сколько необходимо в текущую секунду. Возможно подключение как к промышленному генератору, так и к аккумуляторным буферным блокам (Battery Pack). |

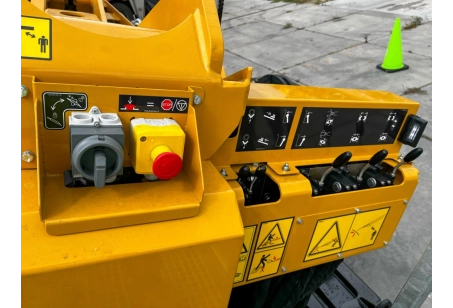

| Системы безопасности и встроенные функции |
| Дистанционная блокировка (Remote Lockout) |
Да |

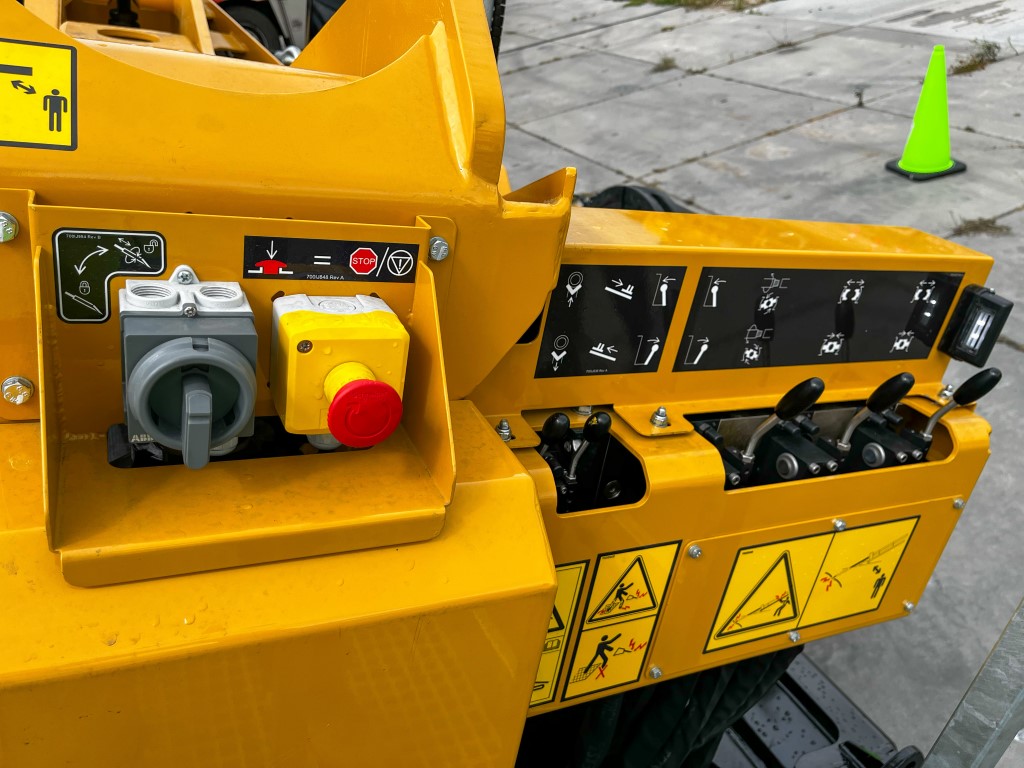

| Локальная блокировка (Local lockout) |
Да |
| Система предупреждения об ударе о токоведущие линии (Strike Alert) |
Да |
| Освещение буровой зоны (Drilling Lights) |
Да |
| Плавающий вал (Floating shaft) |
Да |
| Барабан с натяжной проволокой задней загрузки |
Да (Rear load tensioning wireline drum) |
