| Обзор модели и назначение |

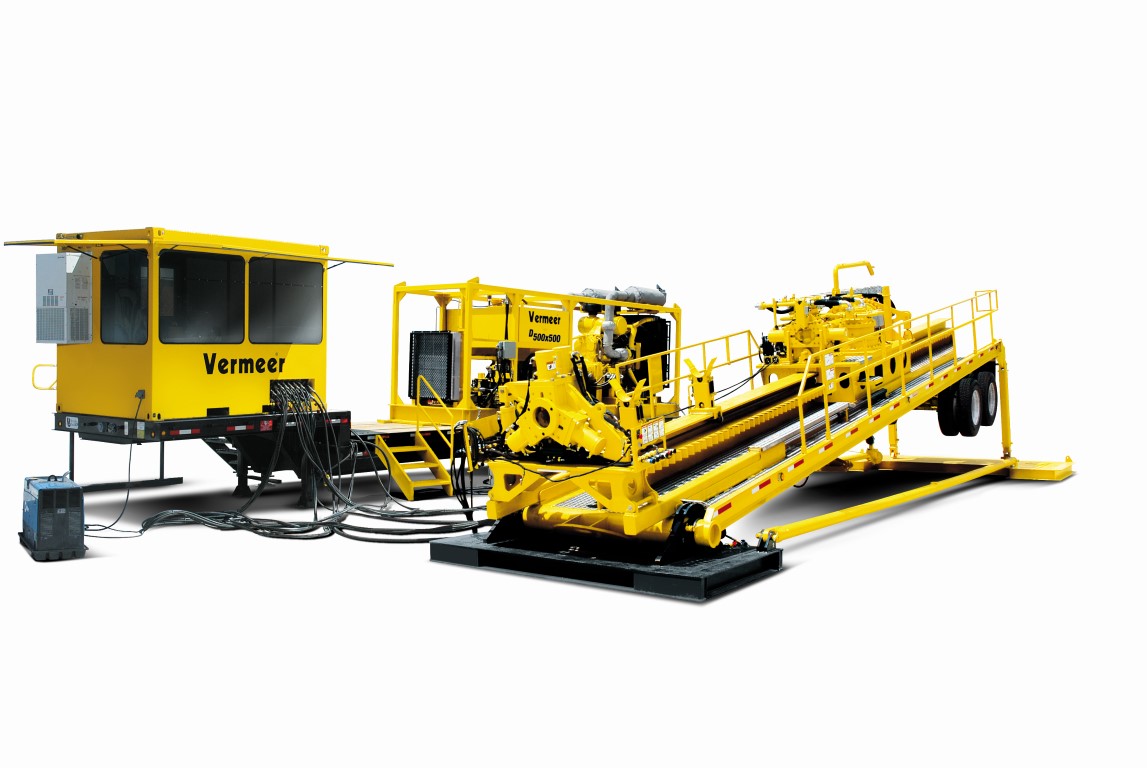

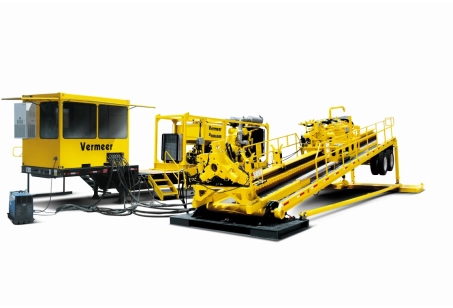

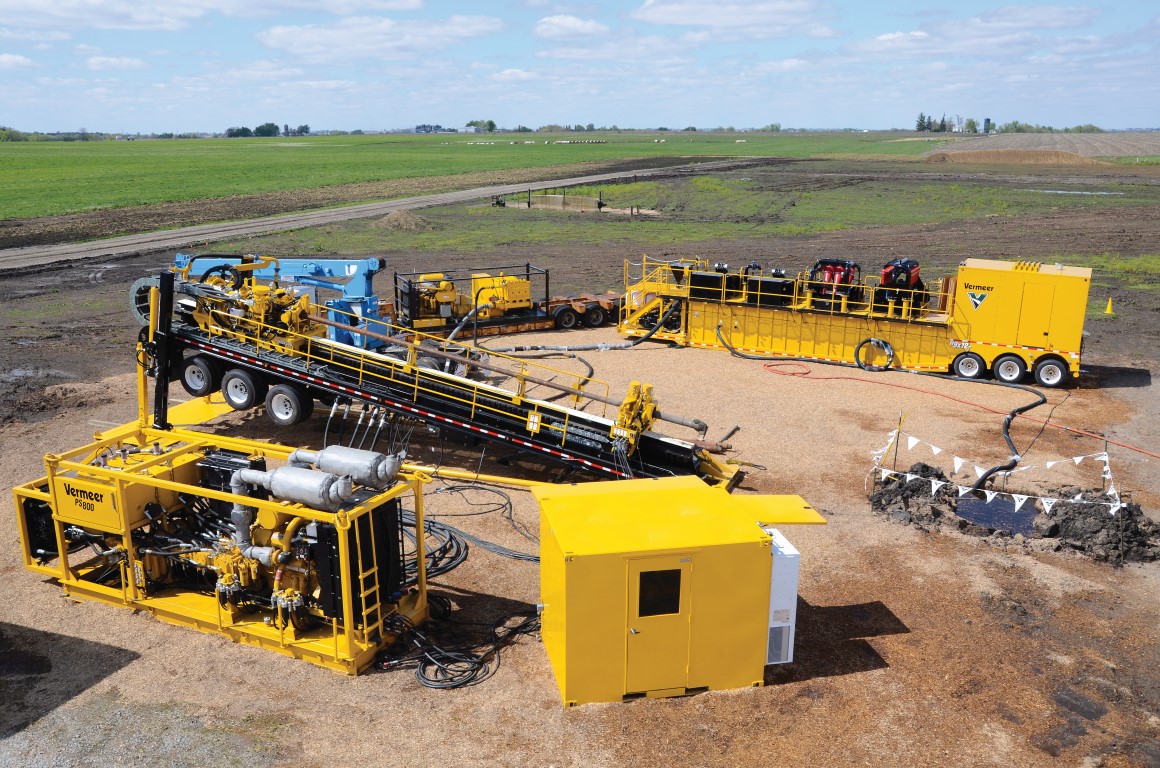

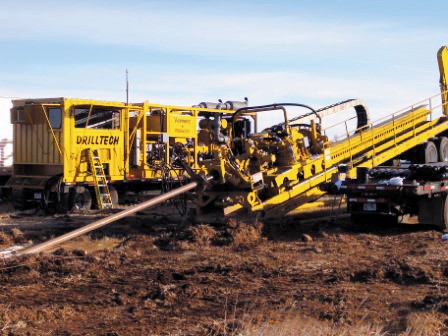

| Сверхтяжелая установка горизонтального направленного бурения класса Макси (усилие протяжки и проталкивания 225 тонн / 500 000 фунтов). Комплекс Vermeer D500x500 разработан специально для бестраншейной прокладки трубопроводов больших диаметров. Конструкция отличается раздельной модульной компоновкой, упрощенной гидравлической схемой с ручным дублированием и повышенной сервисной надежностью благодаря использованию премиальных компонентов (CAT, Hagglunds, Sauer-Danfoss). |
| Буровая рама (Drill Rack) |
| Транспортный вес рамы |
82000 фунтов (37194.6 кг / ~37.2 тонны) |
| Транспортные габариты рамы (Д х Ш х В) |
45 х 8.5 х 11.5 фута (13.7 х 2.6 х 3.5 м) |
| Подвеска / ходовая часть рамы |
Двухосная (Dual axle) с пневматической системой Air Ride |
| Угол наклона буровой рамы |
от 8 до 12 градусов |
| Анкерная система: Передний базовый якорь |
20 х 6 футов, высота 24 дюйма (6.1 х 1.8 м, высота 61 см) |
| Анкерная система: Передний плоский якорь |
9.5 х 5 футов, высота 8 дюймов (2.9 х 1.5 м, высота 20.3 см) |
| Анкерная система: Задний базовый якорь |
16 х 7.8 фута, высота 8 дюймов (4.9 х 2.4 м, высота 20.3 см) |
| |
