| Габаритные размеры и вес |
| Общая длина |
7.3 м |
| Общая ширина |
2.2 м |
| Общая ширина (минимальная при транспортировке с податчиком штанг) |
2.3 м |
| Общая высота |
2.3 м |
| Общая высота (минимальная при транспортировке с податчиком штанг) |
3 м |
| Общий вес (базовая машина) |
10.4 т |
| Общий вес (базовая машина с податчиком штанг) |
11.6 т |
| Общий вес (базовая машина с податчиком штанг и 40 штангами) |
14.2 т |
| Эксплуатационные показатели |
| Максимальное усилие обратной протяжки (Pullback) |
30 т |
| Максимальное усилие продавливания (Thrust) |
30 т |
| Высокая скорость продавливания/протяжки |
28 м/мин |
| Низкая скорость продавливания/протяжки |
14 м/мин |
| Максимальный крутящий момент шпинделя |
8918 Нм |
| Средний крутящий момент шпинделя |
6692 Нм |
| Низкий крутящий момент шпинделя |
4496 Нм |
| Высокая частота вращения шпинделя |
148 об/мин |
| Средняя частота вращения шпинделя |
98 об/мин |
| Низкая частота вращения шпинделя |
74 об/мин |
| Максимальная скорость движения по земле |
2.5 км/ч |
| Двигатель (Tier 3) |
| Марка |
CUMMINS |
| Модель |
QSB5.9-C150-31 |
| Мощность |
113 кВт |
| Номинальные обороты |
2200 об/мин |
| Буровая штанга (труба) |
| Тип резьбы |
API NC23 |
| Диаметр штанги |
73 мм |
| Длина штанги |
3 м |
| Вес штанги |
54 кг |
| Угол захода (входа в грунт) |
9° - 18° |
| Комплектация и функции |
| Тиски для раскручивания штанг (Breakout system) |
Стандарт |
| Ручная система анкерования (Manual stakedown) |
Нет (N/A) |
| Кабина с обогревом и кондиционером |
Нет (N/A) |

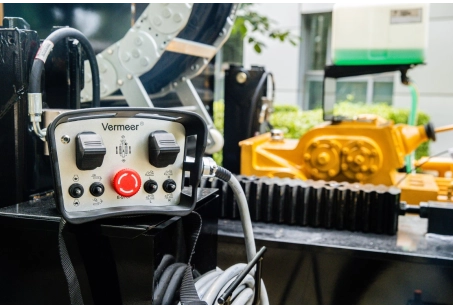

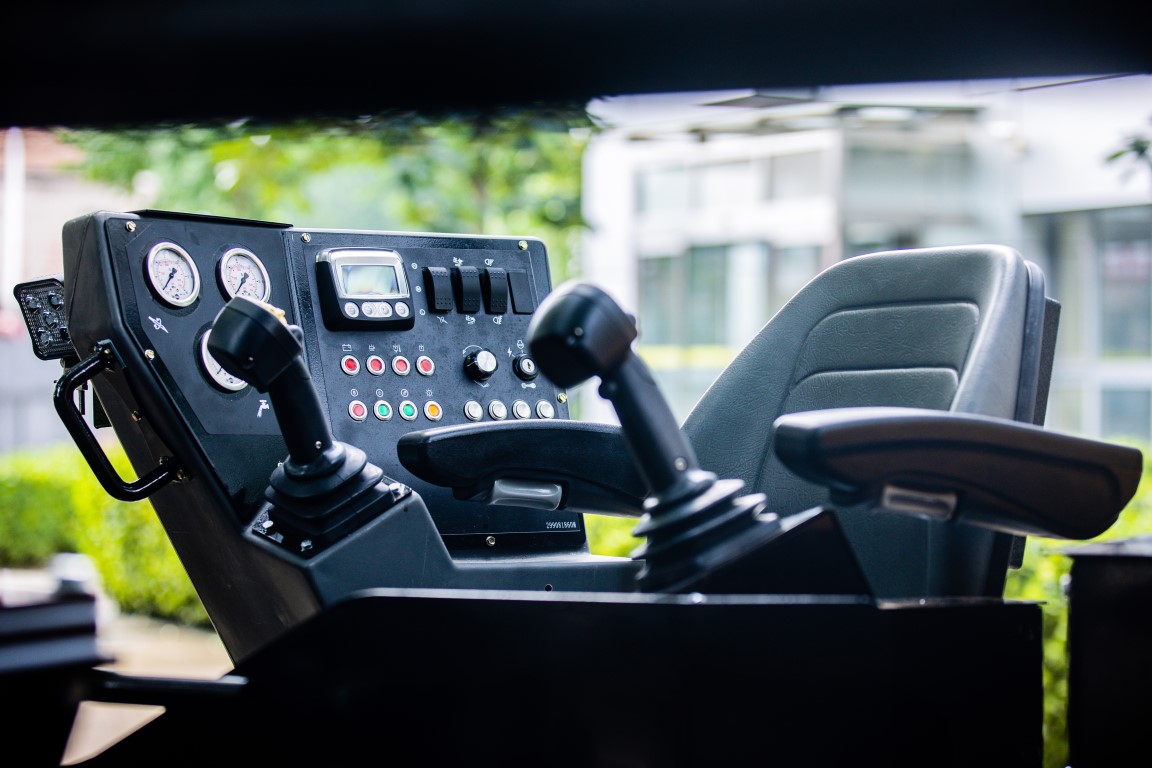

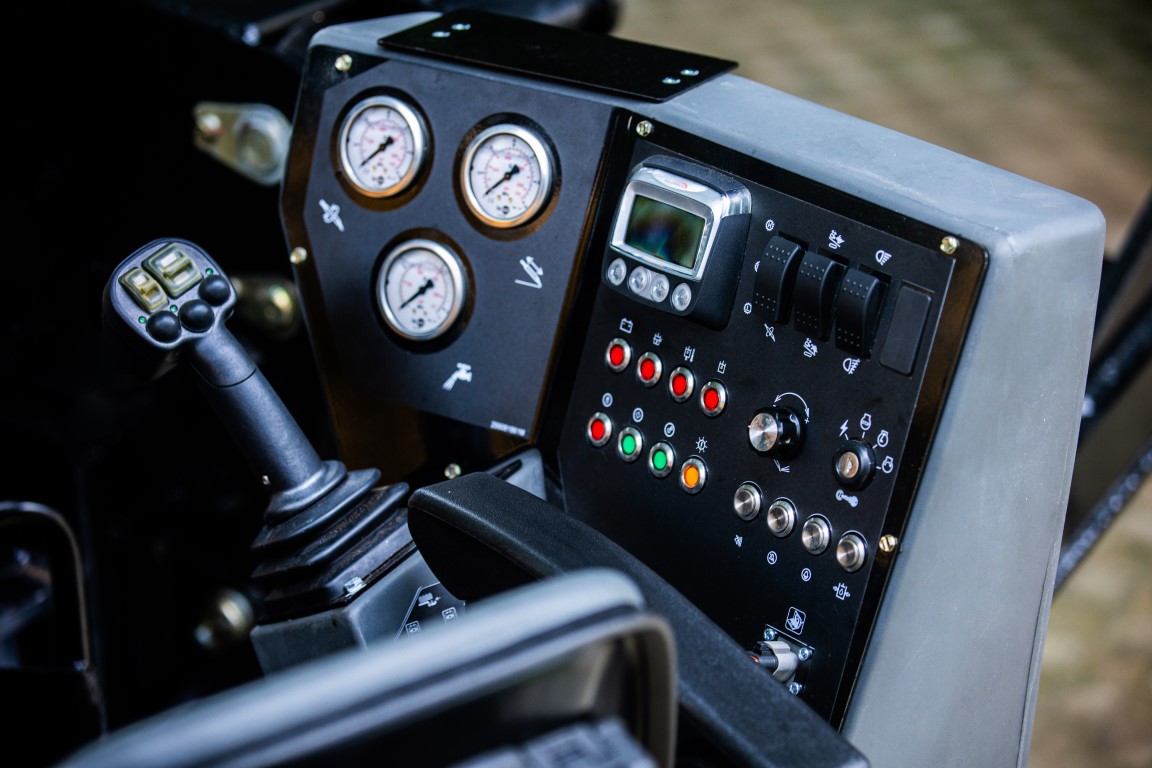

| Пульт / консоль оператора |
Стандарт |
| Метод привода каретки |
Зубчатая рейка и шестерня (Rack and pinion) |

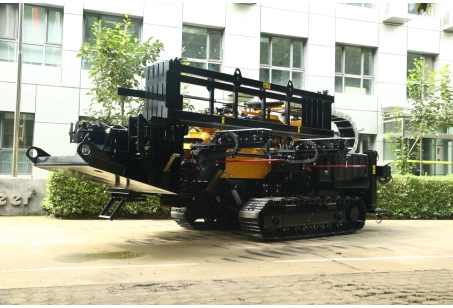

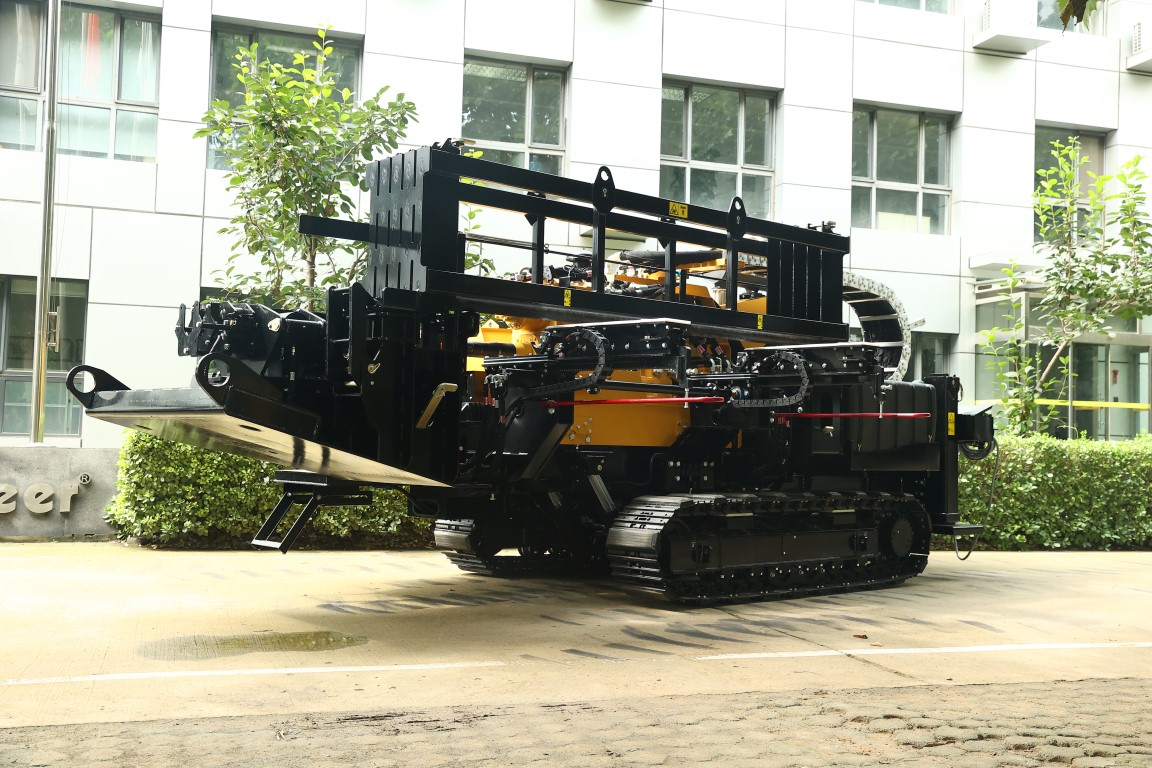

| Податчик штанг (Rod loader) |
Стандарт |
| Резиновые накладки на гусеницы (Rubber pad) |
Опция |

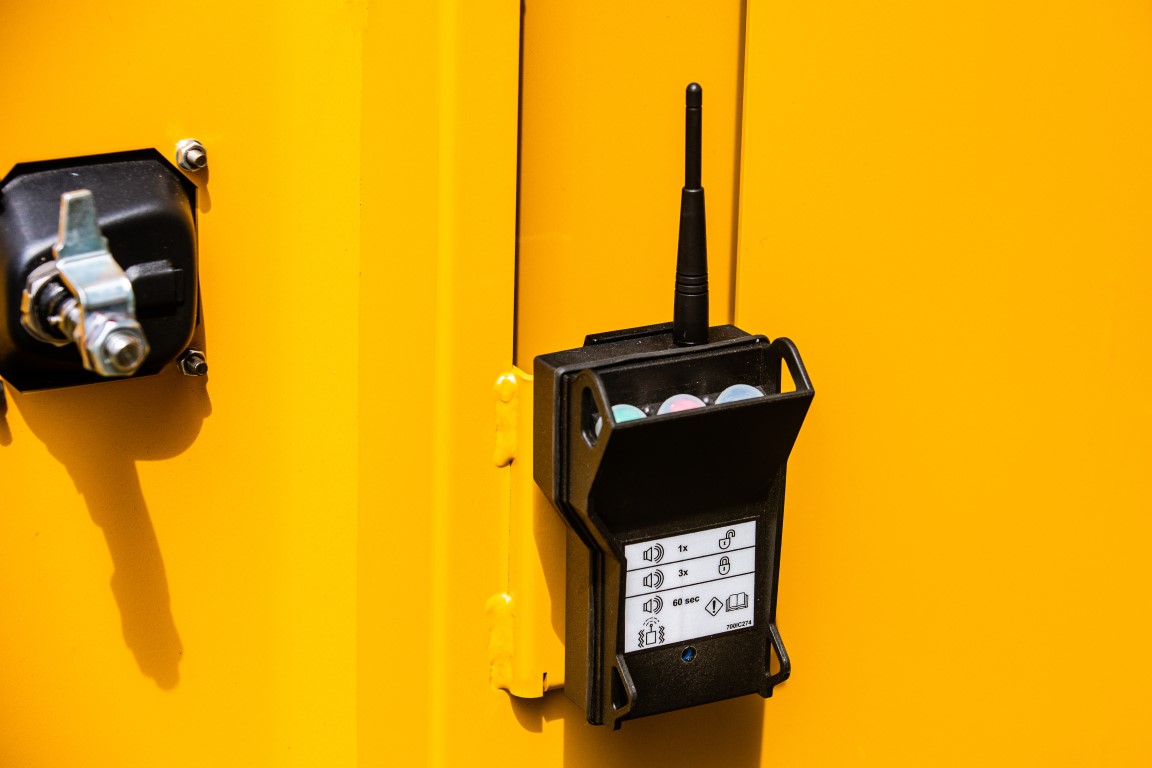

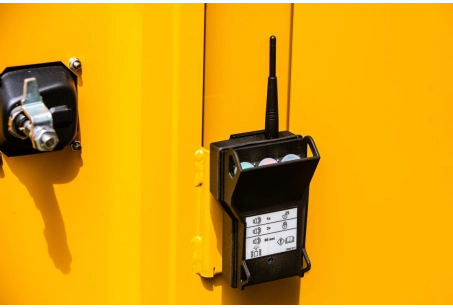

| Дистанционная блокировка (Remote lockout) |
Стандарт |
| Система предупреждения об ударе в токоведущие линии (Strike alert) |
Стандарт |
| Индикатор потока бурового раствора |
Нет (N/A) |
| Буровой насос (производство КНР) |
| Максимальное давление |
80 бар |
| Максимальный расход (поток) |
350 л/мин |
| Заправочные емкости баков |
| Гидравлический бак |
420 л |
| Топливный бак |
230 л |
