| Габаритные размеры и вес |
| Общая длина |
9 м |
| Общая ширина (мин. при транспортировке с накопителем штанг / rod stager) |
2.3 м |
| Общая ширина (мин. при транспортировке с податчиком штанг / rod loader) |
2.7 м |
| Общая высота (мин. при транспортировке с накопителем штанг / rod stager) |
2.9 м |
| Общая высота (мин. при транспортировке с податчиком штанг / rod loader) |
3.1 м |
| Общий вес (базовая машина с кабиной и накопителем штанг) |
17 т |
| Общий вес (базовая машина с кабиной, накопителем штанг и краном) |
17.8 т |
| Общий вес (базовая машина с кабиной и податчиком штанг) |
17.5 т |
| Общий вес (базовая машина с кабиной, податчиком штанг и 16 штангами) |
19.18 т |
| Общий вес (базовая машина с кабиной, податчиком штанг, 16 штангами и краном) |
20 т |
| Эксплуатационные показатели |
| Максимальное усилие обратной протяжки (Pullback) |
50 т |
| Максимальное усилие продавливания (Thrust) |
50 т |
| Высокая скорость продавливания/протяжки |
30 м/мин |
| Низкая скорость продавливания/протяжки |
15 м/мин |
| Максимальный крутящий момент шпинделя |
14000 Нм |
| Средний крутящий момент шпинделя |
10650 Нм |
| Низкий крутящий момент шпинделя |
7300 Нм |
| Высокая частота вращения шпинделя |
140 об/мин |
| Средняя частота вращения шпинделя |
90 об/мин |
| Низкая частота вращения шпинделя |
70 об/мин |
| Максимальная скорость движения по земле |
2.8 км/ч |
| Двигатель (Tier 3) |
| Марка |
CUMMINS |
| Модель |
QSC8.3-C240-30 |
| Мощность |
179 кВт |
| Номинальные обороты |
2200 об/мин |
| Буровая штанга (труба) |
| Тип резьбы |
API NC31 |
| Диаметр штанги |
89 мм |
| Длина штанги |
4.5 м |
| Вес штанги |
100 кг |
| Угол захода (входа в грунт) |
9° - 18° |
| Комплектация и функции |

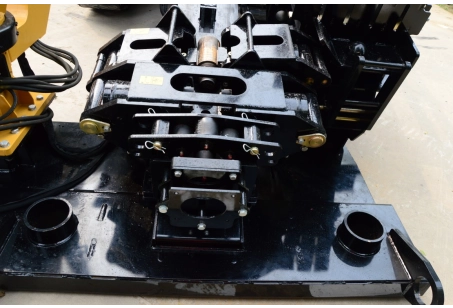

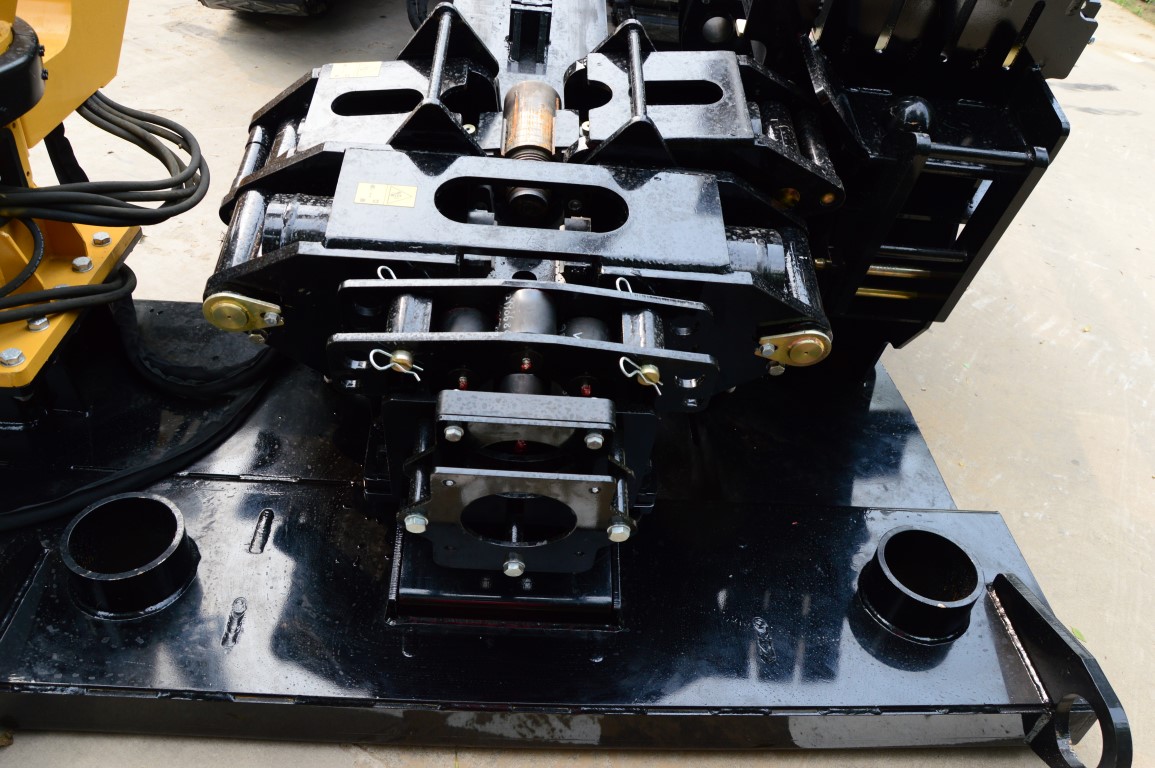

| Тиски для раскручивания штанг (Breakout system) |
Стандарт |
| Ручная система анкерования (Manual stakedown) |
Опция |
| Буровое освещение (Drilling lights) |
Стандарт |
| Индикатор потока бурового раствора (Mud flow indicator) |
Нет (N/A) |

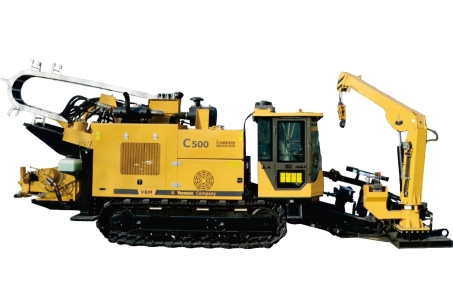

| Кабина с обогревом и кондиционером |
Стандарт |
| Метод привода каретки |
Зубчатая рейка и шестерня (Rack and pinion) |

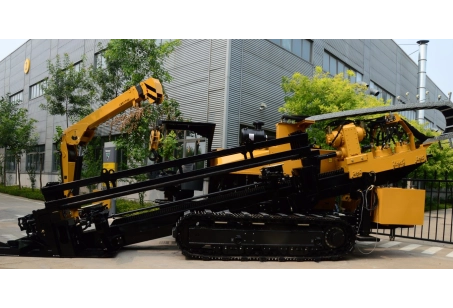

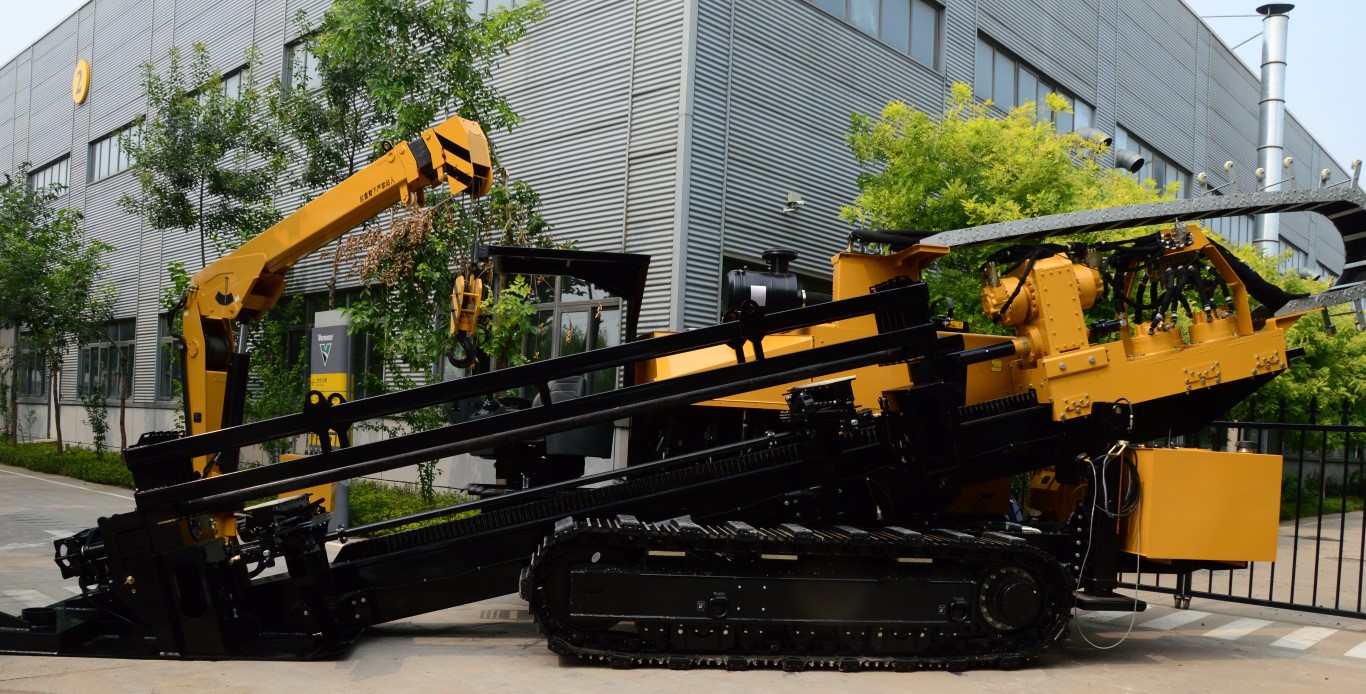

| Податчик штанг (Rod loader) |
Опция |
| Буровой насос (производство КНР) |
| Максимальное давление |
100 бар |
| Максимальный расход (поток) |
650 л/мин |
| Заправочные емкости баков |
| Гидравлический бак |
410 л |
| Топливный бак |
320 л |
