| Габариты и масса |
| Длина (минимальная транспортная) |
241.7 дюйма (613.9 см) |
| Ширина (минимальная транспортная) |
88.9 дюйма (225.8 см) |
| Ширина с кабиной |
88.9 дюйма (225.8 см) |
| Высота (минимальная транспортная) |
101.2 дюйма (257 см) |
| Высота с кабиной |
104.3 дюйма (264.9 см) |
| Высота |
90.6 дюйма (230.1 см) |
| Масса |
19070 фунтов (8650 кг) |
| Масса с кабиной |
19070 фунтов (8650 кг) |
| Угол въезда |
14°–21° |
| Двигатель |
| Марка и модель |
Cummins QSF3.8-C130 |
| Тип топлива |
Дизель |
| Максимальные обороты двигателя |
2500 об/мин |
| Обороты холостого хода |
800 об/мин |
| Номинальные обороты |
2200 об/мин |
| Полная мощность |
130 л.с. (96.9 кВт) |
| Рабочий объем |
231.9 куб. дюйма (3.8 л) |
| Система охлаждения |
Водяная |
| Максимальный расход топлива |
0.1 гал/ч (0.3 л/ч) |
| Экологический стандарт |
Tier 3 |
| Максимальный рабочий угол (вперед/назад) |
14°–21° |
| Эксплуатационные характеристики |
| Усилие подачи |
24000 фунтов (106.8 кН) |
| Обратная тяга |
24000 фунтов (106.8 кН) |

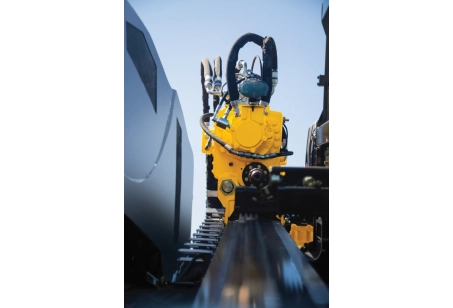

| Максимальная скорость каретки |
253 фут/мин (77.1 м/мин) |
| Максимальная скорость каретки на низкой передаче |
128 фут/мин (39 м/мин) |
| Максимальный крутящий момент шпинделя (низкая скорость) |
4200 фут-фунт (5694.4 Н·м) |
| Максимальный крутящий момент шпинделя (средняя скорость) |
3200 фут-фунт (4338.6 Н·м) |
| Максимальный крутящий момент шпинделя (высокая скорость) |
2100 фут-фунт (2847.2 Н·м) |
| Максимальная скорость вращения шпинделя (низкая) |
136 об/мин |
| Максимальная скорость вращения шпинделя (средняя) |
184 об/мин |
| Максимальная скорость вращения шпинделя |
270 об/мин |
| Минимальный диаметр бурения |
0.9 дюйма (2.2 см) |
| Максимальная скорость передвижения |
2 миль/ч (3.2 км/ч) |

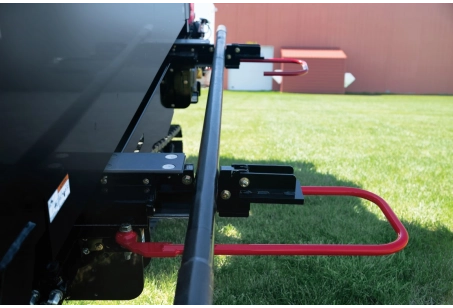

| Автоматический загрузчик штанг |
Стандарт |
| Угол буровой рамы |
14° |
| Объемы жидкостей |
| Топливный бак |
45 галлонов (170.3 л) |
| Гидравлический бак |
77 галлонов (291.5 л) |
| Гидравлическая система |
25 галлонов (94.6 л) |
| Гидравлическая система |
| Поток вспомогательного насоса |
29 gpm |
| Давление вспомогательного насоса |
3000 psi (206.8 бар) |
| Поток насоса подачи/обратной тяги |
31.4 gpm (118.9 л/мин) |
| Давление насоса подачи/обратной тяги |
5500 psi (379.2 бар) |
| Поток насоса вращения |
36 gpm (136.3 л/мин) |
| Давление насоса вращения |
6200 psi (427.5 бар) |
| Система бурового раствора — Вариант 1 |
| Максимальный поток |
50 gpm (189.3 л/мин) |
| Максимальное давление |
1305 psi (90 бар) |
| Бренд |
APLEX |
| Объем встроенного бака |
50 галлонов (189.3 л) |
| Кран |

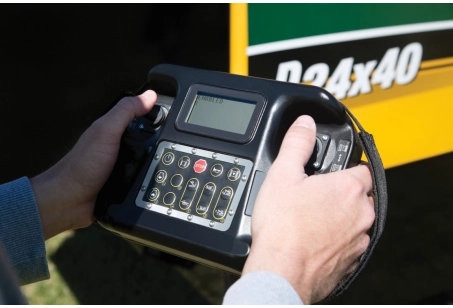

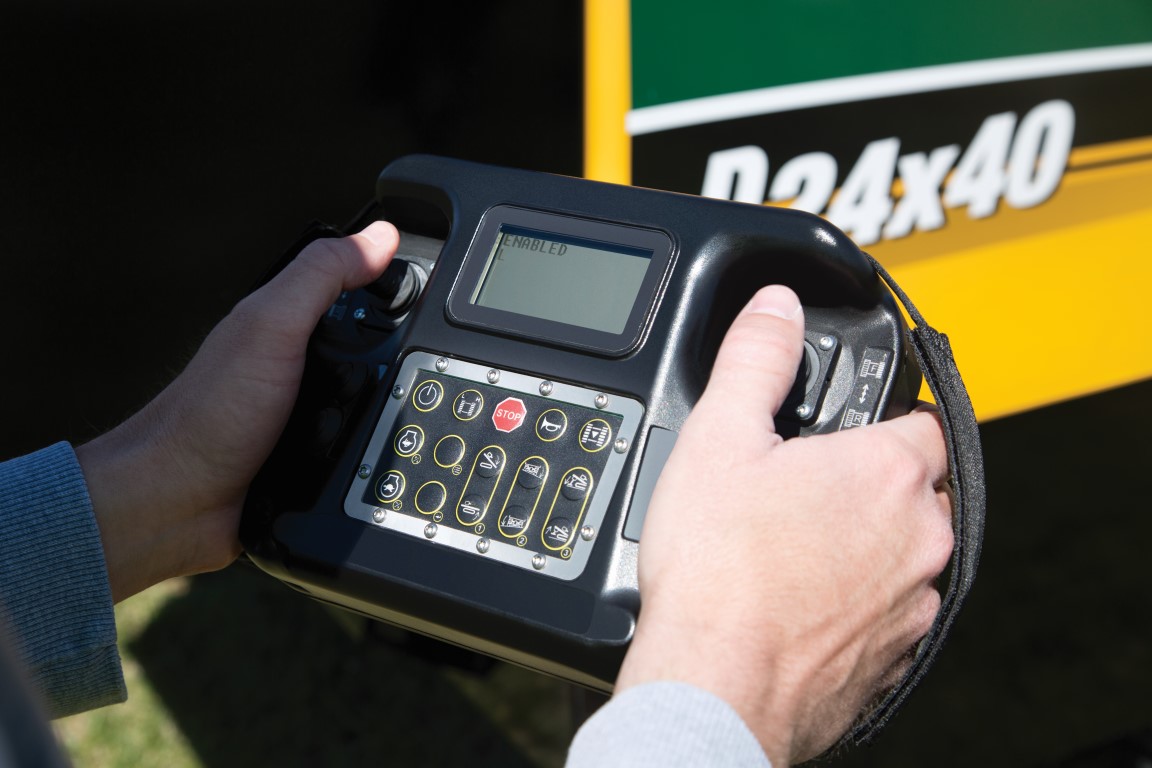

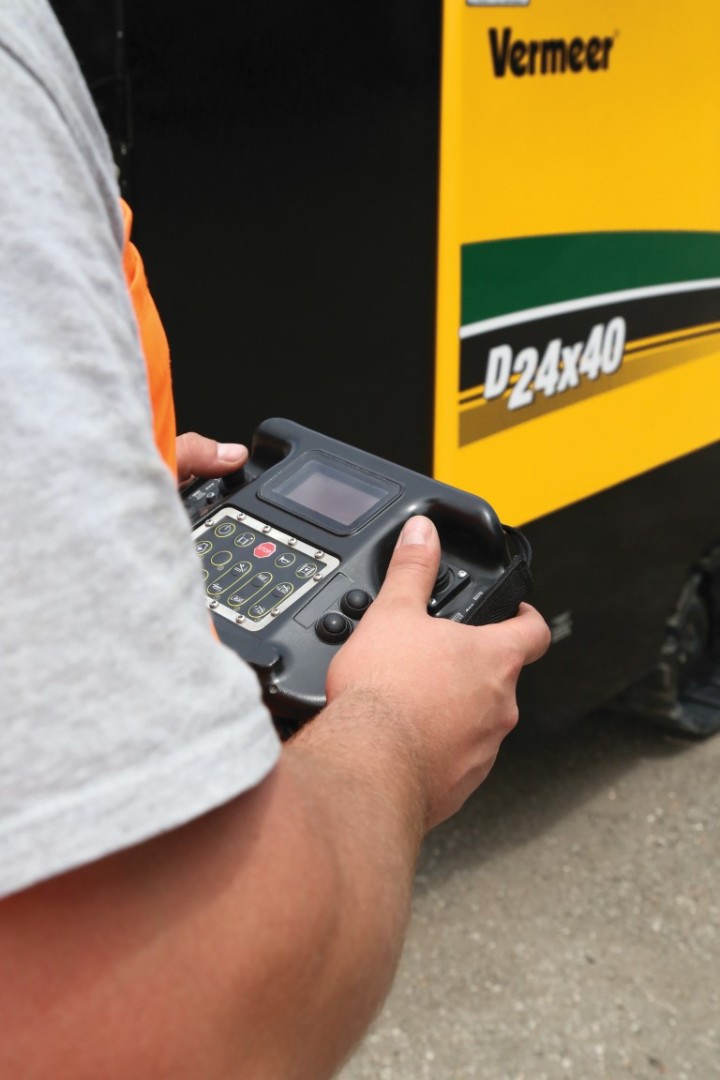

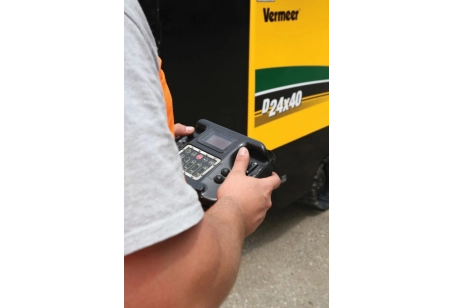

| Беспроводной пульт |
Стандарт |
| Особенности |
| Система раскручивания |
Стандарт |
| Освещение буровой установки |
Стандарт |
| Индикатор потока |
Стандарт |
| Система фиксации |
Стандарт |

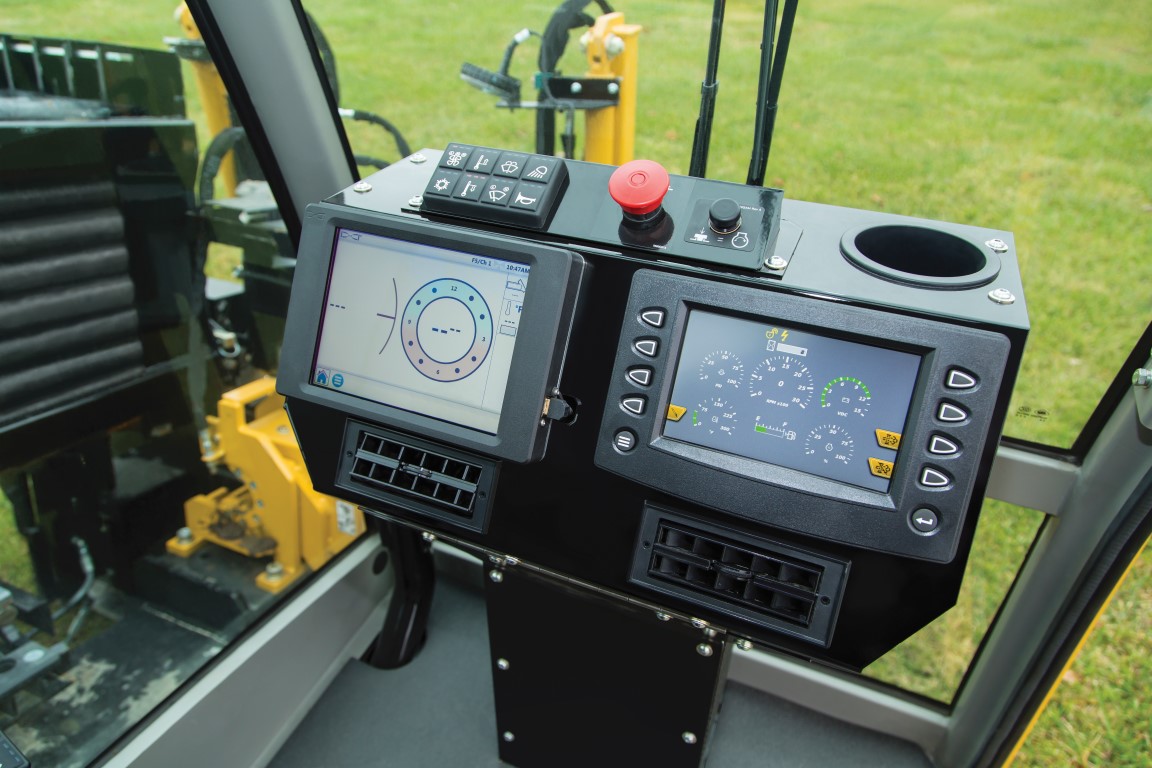

| Кабина |
Опция |
| Strike Alert |
Стандарт |
| Удаленная блокировка |
Стандарт |
| Контроль присутствия оператора |
Стандарт |
