| Общее описание конструкции и ключевые преимущества |

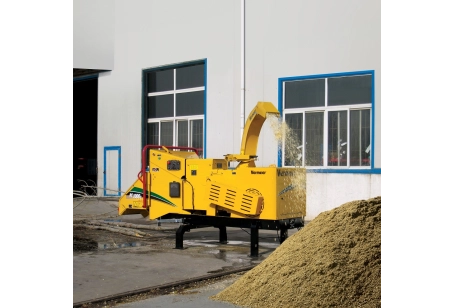

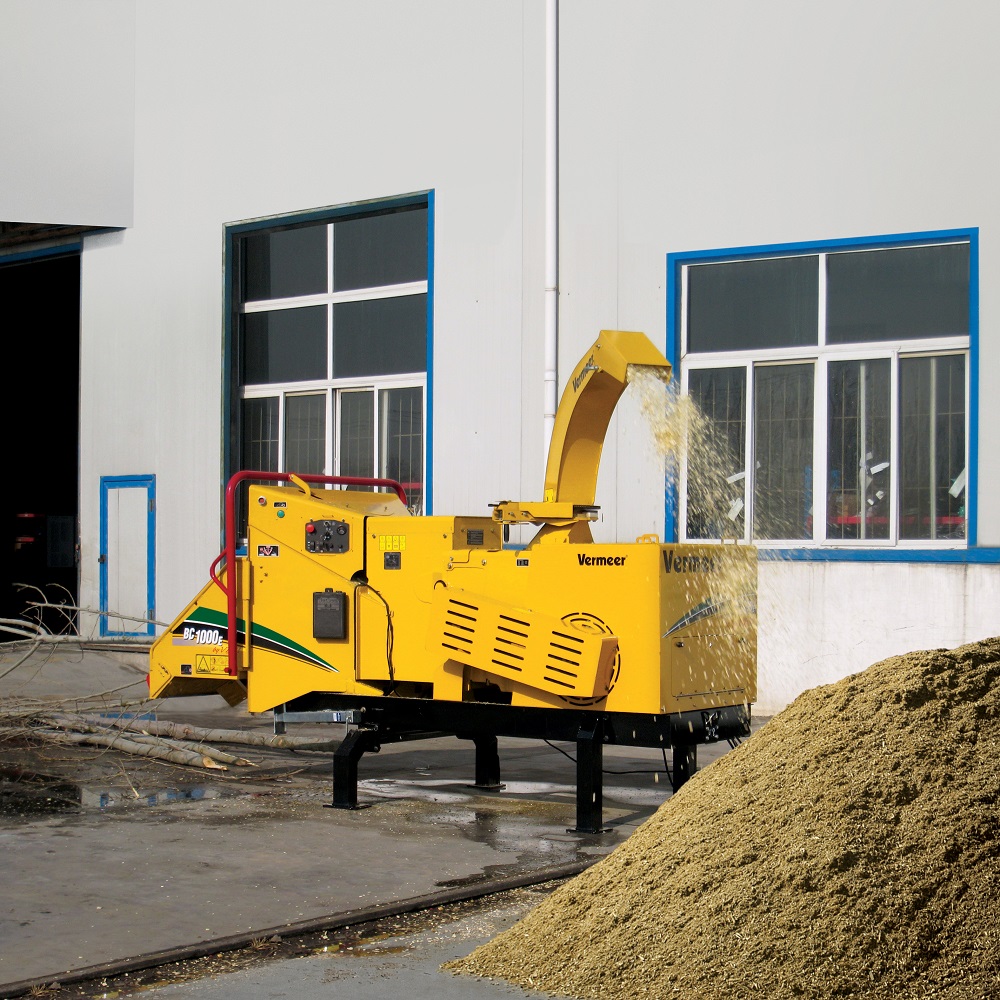

| Vermeer BC1000E — это тяжелый стационарный измельчитель древесных отходов и ветвей барабанного типа, полностью приводимый в действие электрическими силовыми установками Siemens. Разработанный как экологичная альтернатива дизельным чипперам, он ориентирован на предприятия по производству биотоплива, стационарные лесопильные комплексы и пункты переработки органических отходов. Полное отсутствие углеродных выбросов и значительно более низкие эксплуатационные расходы делают его эффективным при интеграции в закрытые или полузакрытые промышленные зоны. Несущая база выполнена из мощного сварного Z-образного стального профиля толщиной 0.76 см и снабжена тремя подъемными кольцами для кранового монтажа. Система измельчения построена на базе массивного стального барабана диаметром 50.8 см с двумя ножами из специализированной износостойкой стали A8. Автоматическая протяжка сырья регулируется запатентованной электронной системой SmartFeed, которая считывает показатели силы тока основного двигателя и мгновенно активирует реверс подающего ролика при возникновении перегрузки, исключая заклинивание ротора и снижая износ трансмиссии. Панель управления и выносной силовой шкаф расположены на безопасном удалении у приемного бункера, обеспечивая удобный доступ в процессе непрерывной подачи материала. |
| Габаритные размеры, весовые параметры и конструкция рамы |
| Длина в транспортном/компактном положении (стол поднят) |
110.2 дюйма (280 см) |
| Длина в рабочем положении (загрузочный стол опущен) |
140 дюймов (355.6 см) |
| Габаритная ширина основания |
67 дюймов (170.2 см) |
| Габаритная высота машины |
98.4 дюйма (250 см) |
| Масса базового модуля (без учета доп. лебедок и домкратов) |
4409.2 фунта (2000 кг) |
| Конструкция несущего шасси/рамы |
Сварной Z-образный стальной профиль размером 0.76 x 17.8 см (.3" x 7"); рама оснащена 3 грузоподъемными проушинами (кольцами) |
| Толщина листового металла загрузочного стола |
0.2 дюйма (0.5 см) |
| Основная силовая электроустановка (Привод рубительного барабана) |
| Производитель и конструктивное исполнение мотора |
Siemens; пыле- и влагозащищенный промышленный электродвигатель в тяжелом цельностальном защитном кожухе |
| Номинальное энергопотребление / Мощность |
45 кВт/ч под нормальной нагрузкой; полная мощность ДВС-эквивалента: 73.8 л.с. (55 кВт) |
| Класс защиты корпуса двигателя |
IP55 (герметичный, защищен от атмосферных осадков и мелкодисперсной древесной пыли) |
| Параметры работы в сетях 50 Гц |
Напряжение: 380 В переменного тока (AC); Количество фаз: 3; Ток полной нагрузки: 103 А; Номинальная скорость: 1480 об/мин |
| Параметры работы в сетях 60 Гц |
Напряжение: 380 В переменного тока (AC); Количество фаз: 3; Ток полной нагрузки: 103 А; Номинальная скорость: 1770 об/мин |

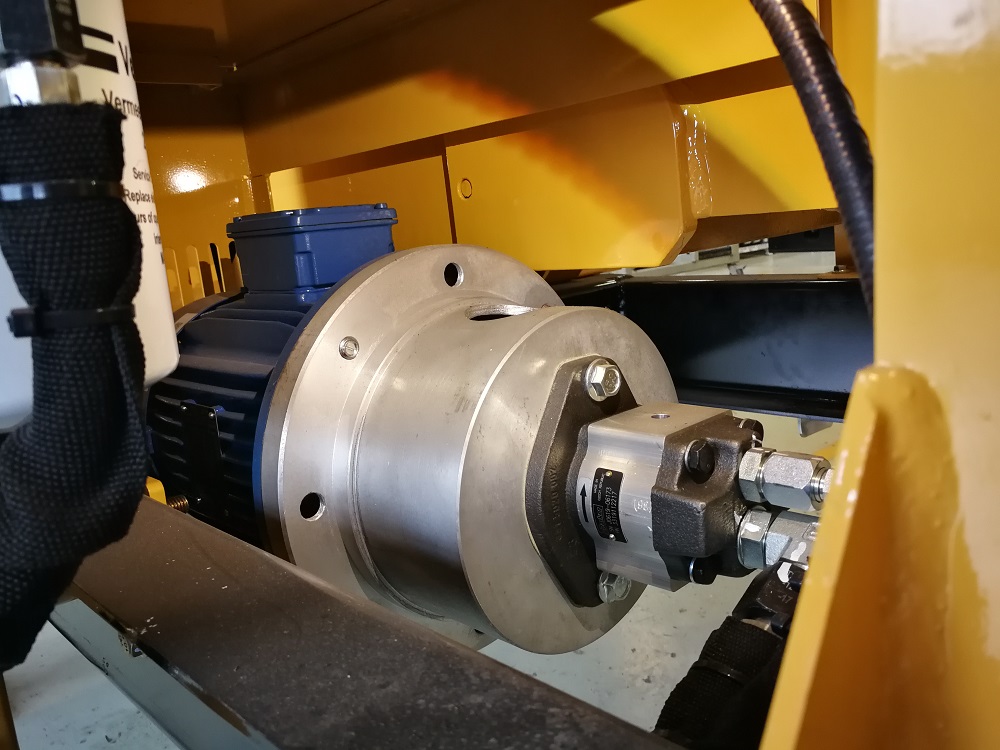

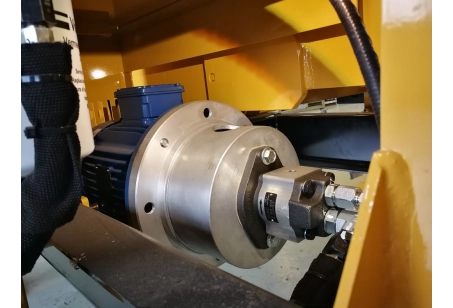

| Вспомогательная электроустановка (Привод гидронасоса системы подачи) |
| Назначение и тип двигателя |
Электродвигатель гидростанции активного протягивающего механизма (Infeed Roller Motor) |
| Номинальная выходная мощность |
4 л.с. (3 кВт) |
| Класс защиты корпуса и фазность |
IP55; 3 фазы |
| Рабочие параметры для сетей 50 Гц |
Напряжение: 380 В или 415 В переменного тока (AC); Ток полной нагрузки: 6.3 А; Скорость: 2860 об/мин |
| Рабочие параметры для сетей 60 Гц |
Напряжение: 380 В переменного тока (AC); Ток полной нагрузки: 6.3 А; Скорость: 3460 об/мин |
| Спецификация барабанной рубительной системы (Drum Chipper) |
| Максимальный диаметр перерабатываемой древесины |
12 дюймов (30.5 см) — свободная переработка бревен без предварительной обрезки сучьев |
| Диаметр и ширина рубительного барабана |
Диаметр: 20 дюймов (50.8 см); ширина: 20 дюймов (50.8 см) |
| Толщина стенки полотна барабана |
0.4 дюйма (1 см) |
| Рабочая скорость вращения барабана |
1997 об/мин |
| Количество и геометрические размеры ножей |
2 ножа; размер: 1.59 x 11.43 x 22.86 см (.625" x 4.5" x 9"); толщина ножа — 0.6 дюйма (1.6 см) |
| Материал ножей и тип крепления |
Инструментальная хромистая сталь марки A8 для рубительных машин; 4 крепежных болта на один нож |
| Ресурс ножевого блока |
2 рабочие (используемые) кромки; предусмотрен заменяемый резьбовой опорный блок ножа |
| Количество лопастей сброса щепы (Paddles) |
3 лопасти со сварным типом фиксации (Weld-on) |
| Размеры и параметры контрножа (Bedknife) |
Размер плиты: 3.5 x 17.25 дюйма (8.89 x 43.82 см); толщина: 1 дюйм (2.5 см); 4 рабочие кромки переворота |
| Материал опорного контрножа |
Конструкционная углеродистая сталь марки 1018 |
| Стопор обслуживания режущего блока |
Механический фиксатор безопасности (Safety Lock) с 2 рабочими положениями |
| Интегрированная гидравлическая система и параметры подачи (Feed System) |
| Конфигурация механизма подачи материала |
1 горизонтальный верхний подающий ролик; ширина/диаметр — 20 дюймов (51 см); масса ролика — 400 фунтов (181.4 кг) |
| Прижимное усилие принудительной протяжки |
350 фунтов (158.8 кг) |
| Минимальный рабочий зазор от ролика до барабана |
1 дюйм (2.5 см) |
| Приводной гидравлический мотор ролика |
1 высокомоментный гидромотор White; рабочий объем — 28.3 |
| Номинальная линейная скорость подачи |
105 футов/мин (32 м/мин) |
| Размеры приемного раструба (Infeed Hopper) |
Ширина стола: 52 дюйма (132.1 см); Длина стола: 32 дюйма (81.3 см); Высота бортов: 12 дюймов (30.5 см) |
| Пропускные габариты входного окна (Infeed Throat) |
12 x 17 дюймов (30.5 x 43.2 см) |
| Высота расположения подающего стола над уровнем пола |
26 дюймов (66 см) |
| Дистанция до критической точки захвата (Pinch Point) |
От края приемного стола до зоны прижима ролика — 66.5 дюйма (168.9 см) |
| Тип гидроконтура и характеристики насоса |
Открытый центр (Open center); поток насоса на макс. оборотах: 2.7 гал/мин (10.2 л/мин) |
| Рабочее давление и емкость гидробака |
Макс. давление предохранительного клапана: 2500.4 psi (172.4 бар); емкость бака: 7 галлонов (26.5 л) |
| Применяемые фильтрующие элементы гидромасла |
10-микронный фильтр на возвратной линии; 100-микронный сетчатый фильтр на линии всасывания |
| Рекомендуемый тип рабочей жидкости |
Фирменное гидравлическое масло VMF Vermeer; система распределения оснащена ручным гидроклапаном направления потока |

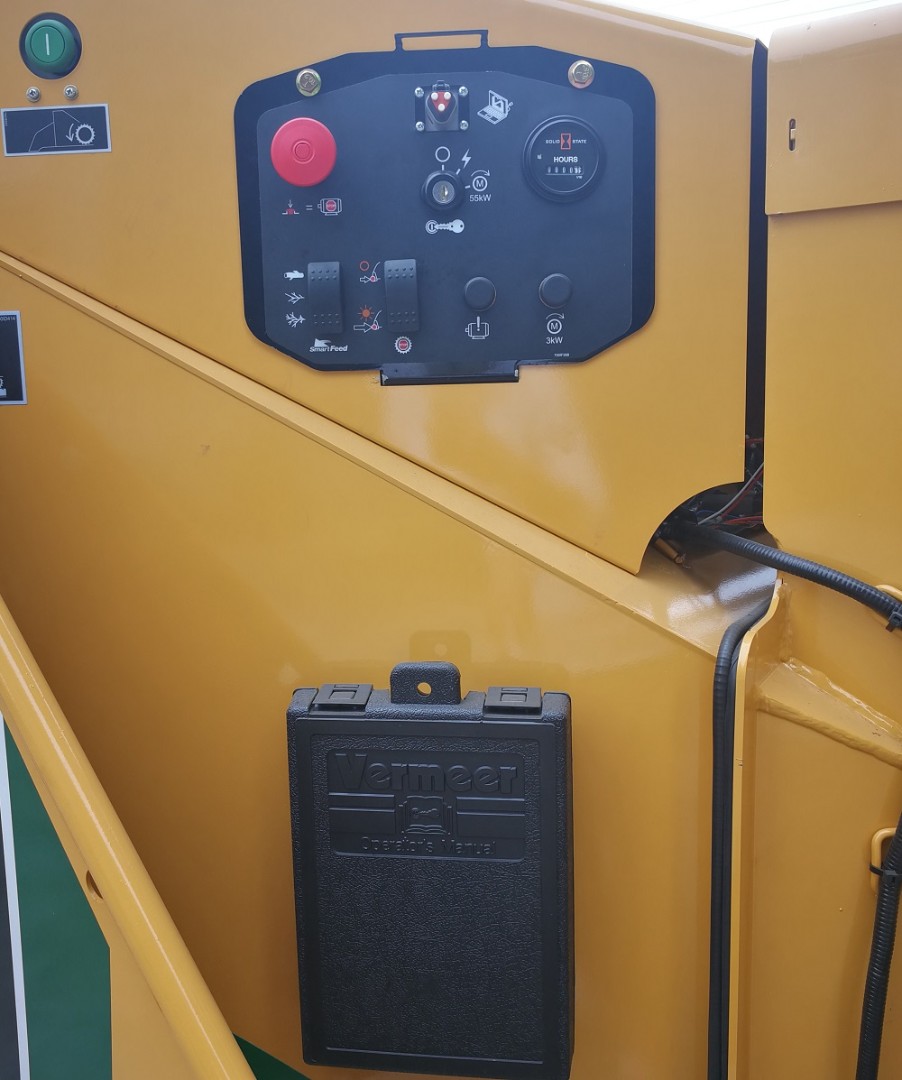

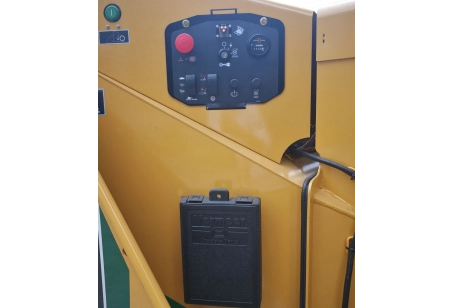

| Параметры силовой электроники и шкафа управления (Control Box) |
| Напряжение вспомогательных цепей управления |
12 В / 24 В постоянного тока (DC) |
| Габаритные размеры шкафа управления |
Высота: 49.2 дюйма (125 см); Ширина: 15.7 дюйма (39.9 см); Длина: 33.8 дюйма (85.9 см) |
| Масса шкафа управления в сборе |
88 фунтов (39.9 кг) |
| Размещение органов индикации и панелей |
Блок управления жестко смонтирован в задней части установки непосредственно рядом с зоной подачи сырья |
| Интегрированные электронно-механические системы безопасности |

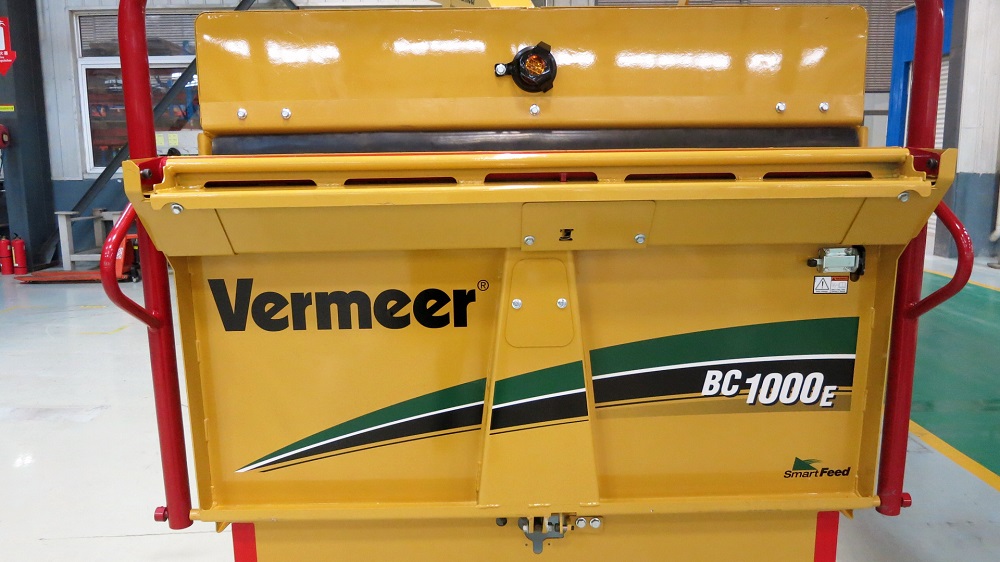

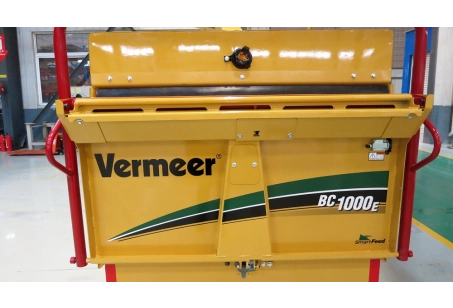

| Интеллектуальная защита электродвигателя SmartFeed |
Запатентованная система контроля: непрерывно считывает ампераж (ток) электромотора Siemens. При пиковых нагрузках автоматически останавливает или временно реверсирует подающий ролик. |
| Нижняя аварийная штанга останова (Bottom Feed Stop Bar) |
Промышленная планка безопасности круглого сечения диаметром 2 дюйма (5.1 см) из стали толщиной 11 GA. Расположена под коленями оператора для экстренной блокировки подачи телом |
| Параметры усилия и чувствительности штанги BFSB |
Необходимое усилие срабатывания: 34 фунта (15.4 кг). Регулируемый угол наклона: стандартная чувствительность — 22 градуса, уменьшенная — 12 градусов. |
| Четырехпозиционная балка управления подачей |
Стандартная верхняя рампа ручного переключения режимов протяжки. Положения: Экстренный останов (E-stop), Подача вперед (Forward), Стоп (Stop), Обратный ход (Reverse). Усилие активации — 34 фунта (15.4 кг). |
| Метод взвода системы безопасности после срезки |
Дублированные зеленые кнопки подтверждения присутствия оператора Hold-to-Run (по обеим сторонам загрузочного короба) |
