| Общее описание конструкции и ключевые инженерные преимущества |

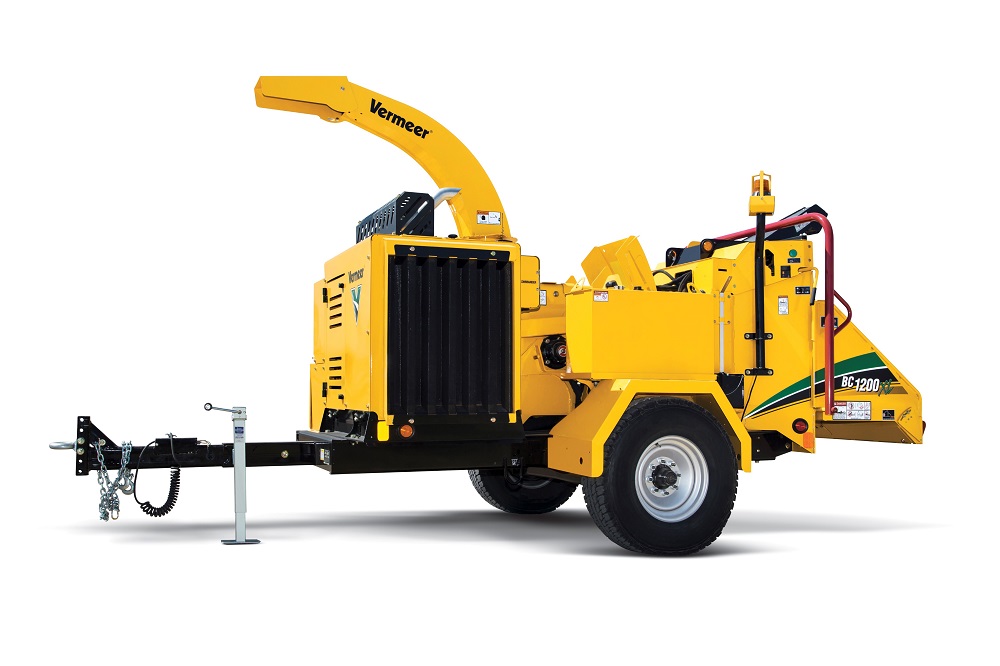

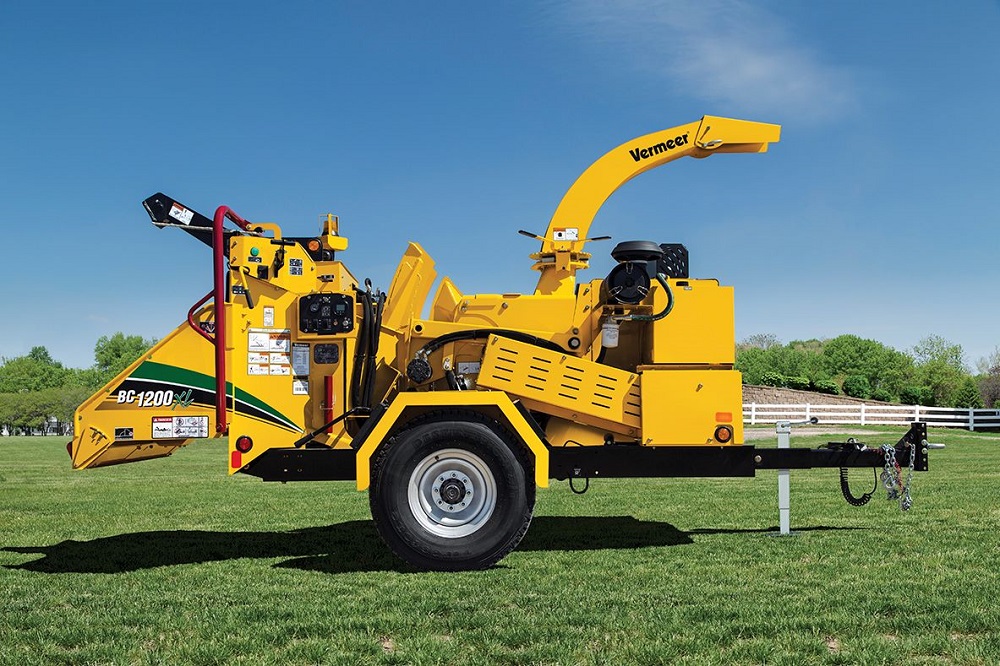

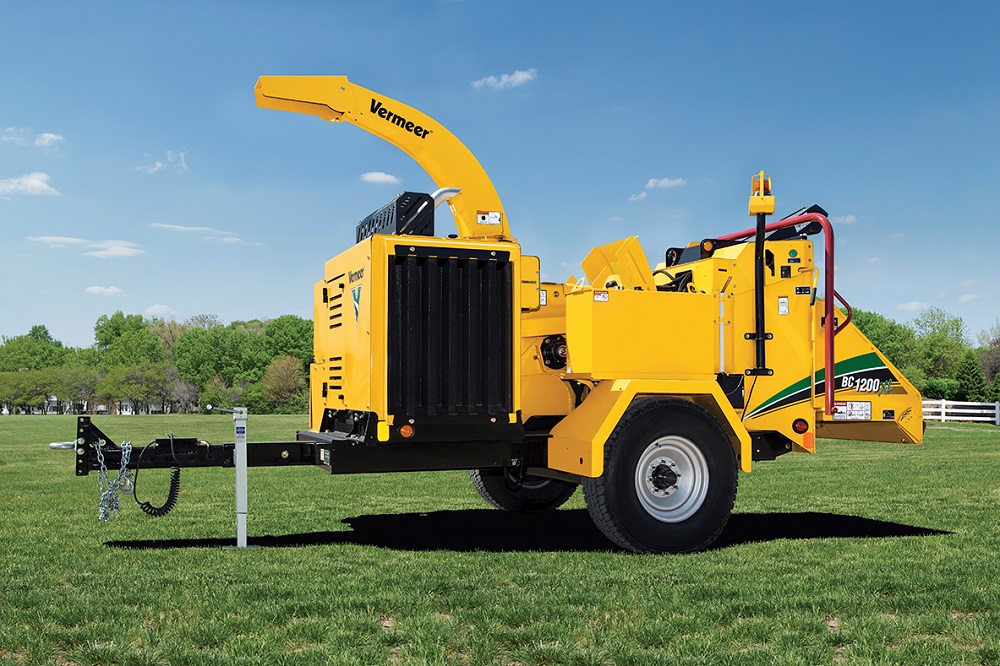

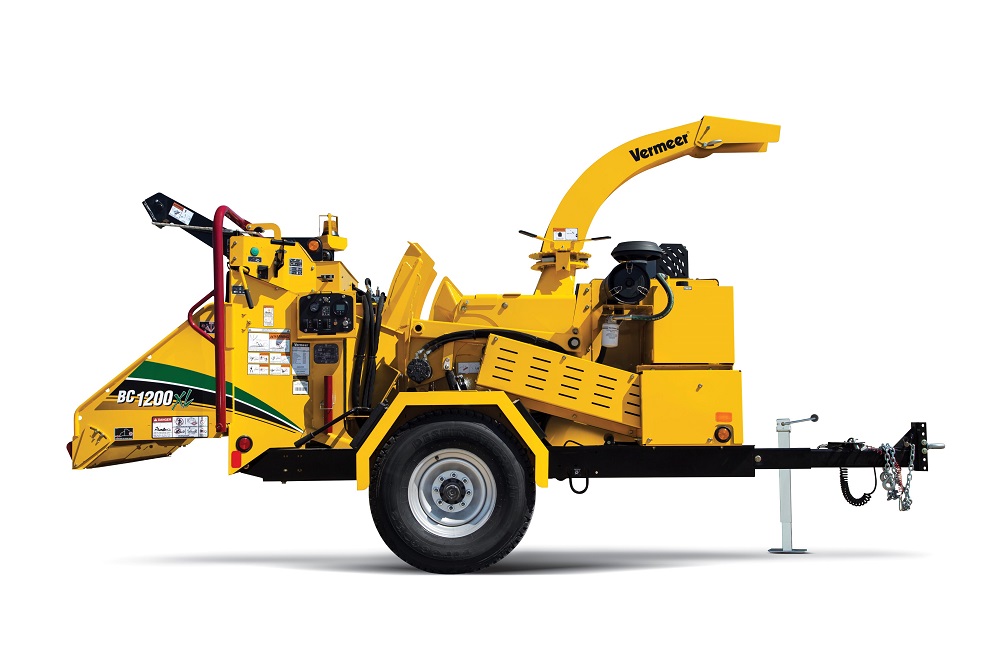

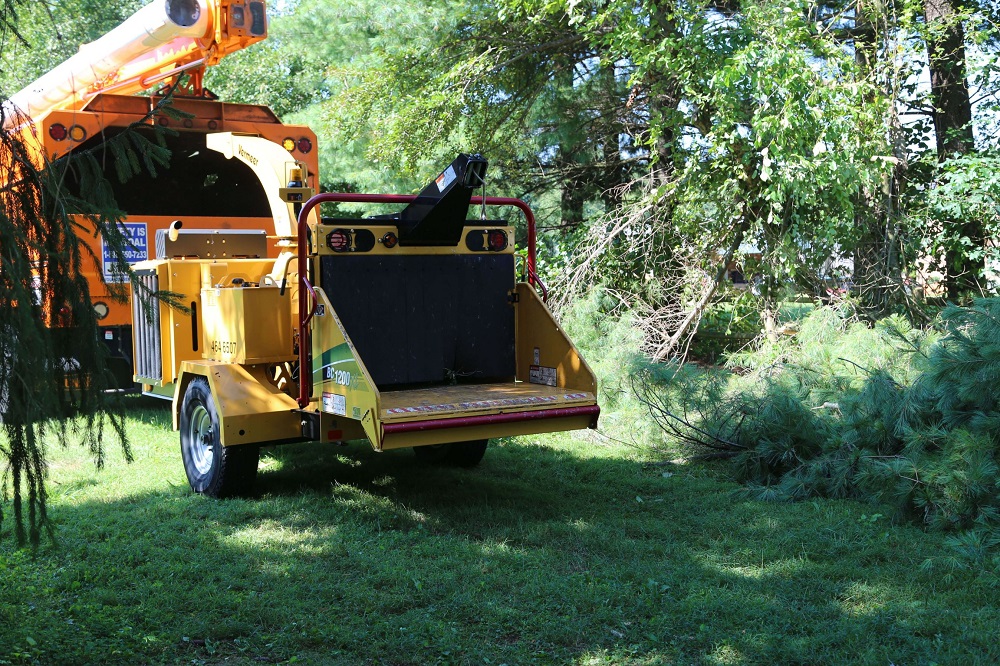

| Vermeer BC1200XL — это промышленный мобильный измельчитель биомассы и ветвей барабанного типа, спроектированный для тяжелых режимов расчистки лесных зон и переработки древесины диаметром до 33.7 см. Конструкция базируется на раме из 7-дюймового Z-образного стального профиля толщиной 0.64 см и премиальной независимой подвеске Dexter Torflex грузоподъемностью 3175 кг, что гарантирует низкое соотношение массы машины к прочности оси и высокую надежность при транспортировке. Бесмуфтовый привод Clutchless PTO синхронизирован с дроссельной заслонкой: зацепление приводных ремней происходит исключительно на холостых оборотах двигателя, после чего автоматика плавно выводит ДВС на максимальные рабочие обороты, предотвращая преждевременный износ клиноременной передачи. Установка оснащена уникальной двухнасосной гидросистемой (Dual-pump): один выделенный насос питает контуры верхнего и нижнего роликов, а второй обеспечивает независимую работу гидроприжима и вспомогательной лебедки, гарантируя постоянное рабочее давление. Тяговая двухроликовая горизонтальная система выполнена со смещением (Offset) — нижний ролик сдвинут назад относительно верхнего, что позволяет верхнему ролику легко «взбираться» на крупные бревна. Оператор может вручную активировать гидроцилиндры прижима (Crush power adjustment), подавая на верхний ролик колоссальное прижимное усилие в 1202 кг для принудительного раздавливания сучьев. Фирменная система SmartFeed отслеживает падение оборотов двигателя и имеет 3 переключаемых режима чувствительности (droop settings) под разные типы древесины. Дополнительный контур безопасности лебедки (Winch interlock) блокирует запуск подающих роликов, пока трос лебедки не закреплен на специальном изолированном стояночном крюке. |
| Габаритные размеры, весовые параметры и логистика шасси |
| Длина при транспортировке (стол подачи поднят, дышло убрано) |
168 дюймов (426.7 см) |
| Длина в рабочем положении (стол опущен, дышло выдвинуто) |
206 дюймов (523.2 см) |
| Длина конфигурации с интегрированной гидролебедкой |
206 дюймов (523.2 см) |
| Габаритная ширина по колесной базе |
79 дюймов (200.7 см) |
| Габаритная высота (по верхней точке выгрузного дефлектора) |
103 дюйма (261.6 см) |
| Масса базовой машины (Вариант 1 / Вариант 2 без лебедки) |
Вариант 1: 5325 фунтов (2415.4 кг); Вариант 2: 5300 фунтов (2404 кг) |
| Масса машины в максимальной комплектации с лебедкой |
5600 фунтов (2540.1 кг) |
| Статическая вертикальная нагрузка на тягово-сцепное устройство (Tongue Weight) |
660 фунтов (299.4 кг) для обоих вариантов силовых установок |
| Конструкция несущей рамы шасси |
7-дюймовый (17.78 см) стальной Z-образный профиль; толщина стенки — 0.25 дюйма (0.64 см) |
| Параметры сцепного дышла и ТСУ |
Дышло коробчатого сечения 6.35 x 11.43 x 0.95 см; раздвижное с ходом удлинения 18 дюймов (45.7 см); ТСУ типа петля (Pintle) |
| Тип подвески и производитель оси |
Резино-жгутовая независимая торсионная подвеска Tor-flex; производитель — Dexter (США) |
| Максимальная грузоподъемность оси прицепа |
7000 фунтов (3175.15 кг) |
| Колеса и шины — Вариант исполнения 1 |
Шины: ST235/80/R16 (повышенный индекс грузоподъемности Load Range E); диаметр дисков — 16 дюймов (40.64 см) |
| Колеса и шины — Вариант исполнения 2 |
Шины: ST285/75/R16 (индекс грузоподъемности Load Range E); диаметр дисков — 16 дюймов (40.64 см) |
| Тормозная система и дорожная светотехника |
Тормозные механизмы прицепа — электрические (Electric brakes); габаритные и сигнальные фонари — светодиодные (LED) |
| Защитные крылья колесных арок |
Стальные штампованные крылья с жестким болтовым креплением к лонжеронам рамы |
| Дизельная силовая установка — Вариант 1 (Cummins QSB3.3L Tier 4i) |
| Марка, модель и экологический класс ДВС |
Cummins QSB3.3L Turbo; соответствует экологическим стандартам Tier 4i / Stage IIIB |
| Количество цилиндров и тип впуска |
4 цилиндра; рядный, с турбонаддувом и промежуточным охлаждением |
| Максимальная полная мощность |
120 л.с. (89.5 кВт) |
| Максимальный крутящий момент |
306 ft-lb (414.9 Нм) |
| Емкость топливного бака и расход топлива |
25 галлонов (94.6 л); максимальный часовой расход топлива — 7.1 галлона/ч (26.9 л/ч) |
| Допуск моторного масла и заправочный объем |
Спецификация API CH-4/SJ; объем масляного картера с учетом фильтра — 9 кварт (8.5 л) |
| Система фильтрации воздуха и масляный контур |
Двухступенчатый сухой воздухоочиститель с внутренним элементом безопасности; масляный фильтр — накручиваемый (Spin-on) |
| Электрогенератор и вентилятор охлаждения |
Генератор переменного тока на 95 А; диаметр крыльчатки жидкостного охлаждения — 22 дюйма (55.8 см) |
| Дизельная силовая установка — Вариант 2 (Cummins QSB3.3L Standard) |
| Марка и модель двигателя |
Cummins QSB3.3L Turbo (4-цилиндровый, рядный, турбодизель жидкостного охлаждения) |
| Максимальная полная мощность |
110 л.с. (82 кВт) |
| Максимальный крутящий момент |
304 ft-lb (412.2 Нм) |
| Емкость топливного бака и расход топлива |
25 галлонов (94.6 л); максимальный часовой расход топлива — 6.1 галлона/ч (23.1 л/ч) |
| Допуск масла, объем картера и генератор |
Спецификация API CH-4/SJ; объем масла с фильтром — 9 кварт (8.5 л); генератор — 95 А |
| Параметры вентилятора радиатора |
Диаметр крыльчатки — 20 дюймов (50.8 см); вентилятор всасывающего типа (suction fan) |
| Угловые параметры и шумность (для обоих ДВС) |
Максимальный длительный угол работы ДВС — 30°; гарантированный уровень звуковой мощности — 120 дБ(А) |
| Спецификация тяжелой барабанной рубительной системы (Drum Cutting System) |
| Максимальный диаметр измельчаемого материала |
13.3 дюйма (33.7 см) в диаметре |
| Диаметр и ширина рубительного барабана |
Диаметр: 20 дюймов (50.8 см); рабочая ширина барабана: 20 дюймов (50.8 см) |
| Толщина цилиндрического полотна барабана |
0.4 дюйма (1 см) |
| Эксплуатационная скорость вращения ротора |
2000 об/мин |
| Масса режущего барабана в сборе с центральным валом |
480 фунтов (217.7 кг) |
| Количество рубящих ножей на барабане |
2 ножа; толщина ножа — 0.6 дюйма (1.6 см) |
| Геометрические размеры ножевых плит |
0.625 x 4.5 x 9 дюймов (1.59 x 11.43 x 22.86 см); сталь марки A8 для рубительных машин |
| Параметры фиксации и ресурс резаков |
4 крепежных болта на один нож; 2 рабочие (используемые) кромки; заменяемый резьбовой опорный блок ножа |
| Конструкция лопастей сброса щепы |
5 лопастей с жесткой фиксацией методом обварки (Weld-on); создаваемый поток воздуха — 2000 cfm |
| Размеры и характеристики контрножа (Bedknife) |
Размер нижней плиты: 3.5 x 17.25 дюйма (8.89 x 43.82 см); толщина: 1 дюйм (2.5 см); сталь марки 1018; 4 оборотные кромки |
| Обслуживание и фиксация механизма |
Механический стопорный фиксатор безопасности (Safety Lock) на 2 рабочих положения |
| Опорные узлы и подшипники приводного вала барабана |
| Тип и производитель подшипников |
2 двухрядных сферических роликовых подшипника Linkbelt; посадочный диаметр (бор) вала: 2.4 дюйма (6.2 см) |
| Нагрузочная способность подшипниковых узлов |
Динамическая емкость: 31400 фунтов (14242.8 кг); Статическая емкость: 53500 фунтов (24267.2 кг) |
| Тип приводных ремней трансмиссии |
Высокопроизводительные клиновые ремни, профиль 5V; контур снабжен регулируемым механическим натяжителем |
| Гидравлическая система и параметры двухроликовой подачи (Feed System) |

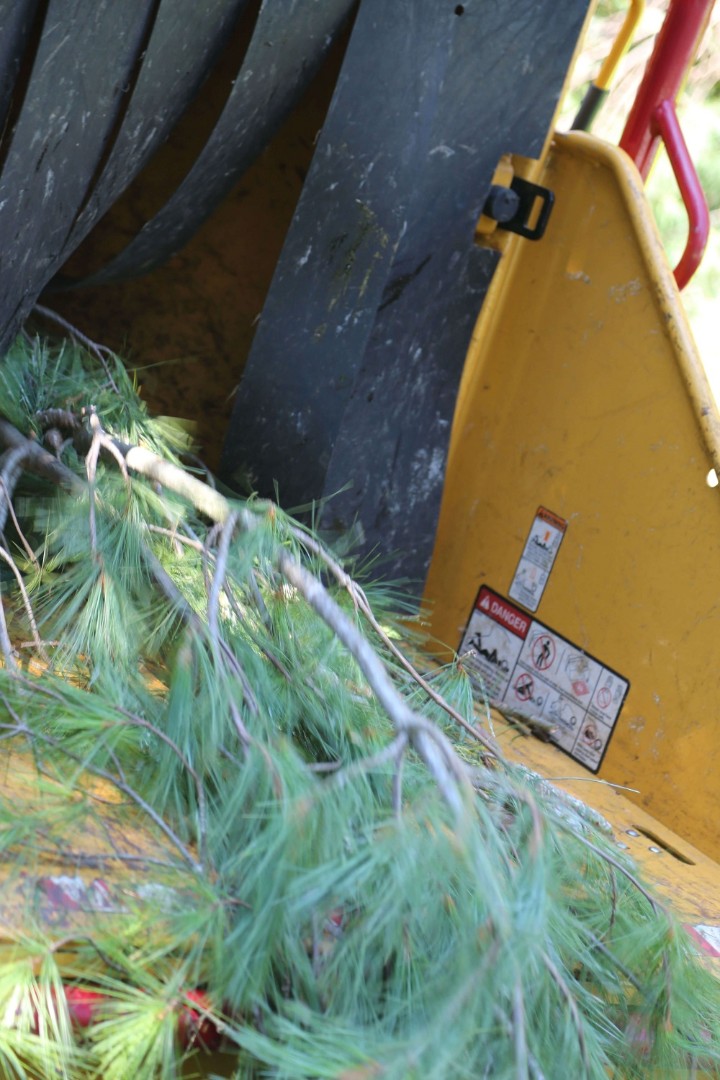

| Конфигурация подающего механизма |
Двухроликовая горизонтальная система со смещением (Lower roller offset). Нижний ролик смещен назад относительно верхнего. |
| Параметры подающих роликов (Вариант 1) |
Количество встроенных ножей/ребер: 8; диаметр ролика — 15 дюймов (38.1 см); масса — 150 фунтов (68 кг) |
| Параметры подающих роликов (Вариант 2) |
Количество ножей/ребер: 12; диаметр ролика — 11.14 дюйма (28.3 см); масса — 80 фунтов (36.3 кг) |
| Привод подающих роликов (Гидромоторы) |
2 независимых высокомоментных гидравлических мотора производства White Hydraulics |
| Характеристики усилия прижима и зазора роликов |
Максимальное гидравлическое усилие прижима (Clamp Load): 2650 фунтов (1202 кг) через ручной распределитель и два цилиндра; минимальный зазор до барабана — 1 дюйм (2.5 см) |
| Линейная скорость протяжки древесины |
110 футов/мин (33.5 м/мин) |

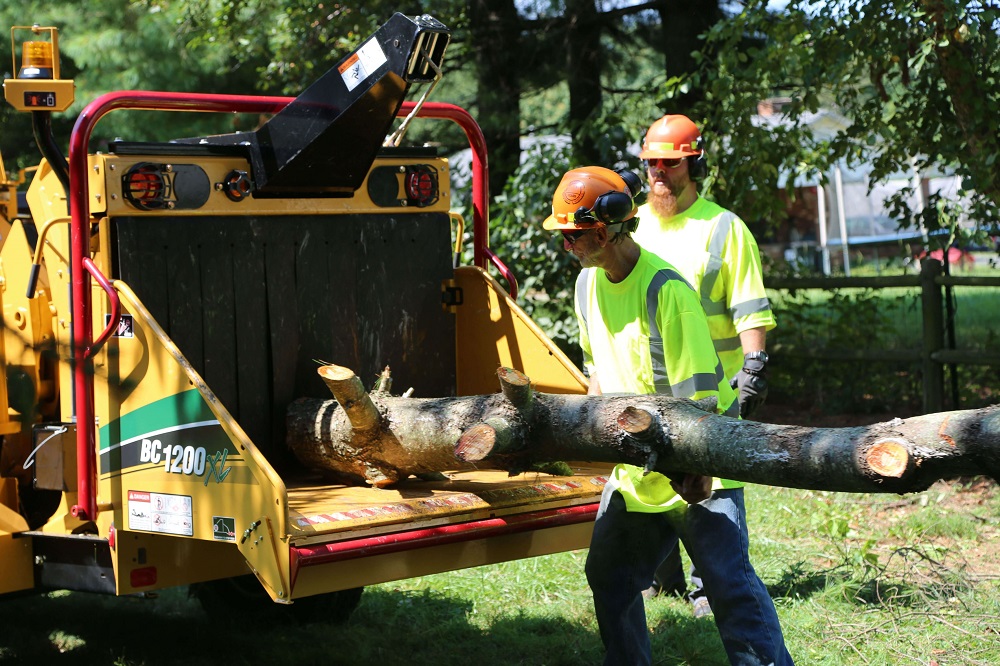

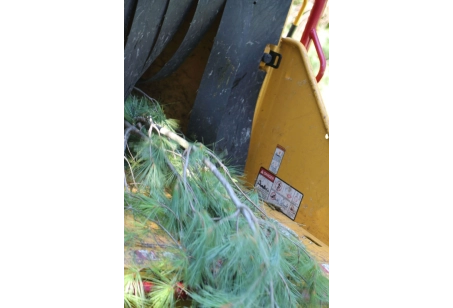

| Размеры загрузочного стола стола подачи |
Ширина: 52 дюйма (132.1 см); Длина стола: 30.1 дюйма (76.5 см); Толщина листовой стали стола: 0.2 дюйма (0.5 см) |
| Геометрия приемного раструба и окна горловины |
Высота бортов бункера: 32 дюйма (81.3 см); Пропускное сечение горловины (Infeed Throat): 13.25 x 17 дюймов (33.65 x 43.18 см) |
| Высота кромки подающего стола от земли |
27.2 дюйма (69.1 см) |
| Безопасная дистанция до опасной зоны (Pinch Point) |
От внешнего края подающей плиты стола до осевой линии захвата роликов — 67.4 дюйма (171.2 см) |
| Тип гидроконтура и гидравлические насосы |
Двухнасосная система (Dual-pump) с открытым центром (Open center); масляный радиатор в контуре отсутствует |
| Рабочие параметры гидросистемы и емкость бака |
Емкость бака: 12 галлонов (45.4 л); суммарный поток насосов: 4.1 гал/мин (15.7 л/мин); давление предохранительного клапана: 2500 psi (172.4 бар) |
| Параметры фильтрации и клапаны реверса |
10-микронный фильтр на сливной линии; 100-микронный сетчатый фильтр на всасывании; встроен клапан автоматического реверса при давлении 2500 psi и клапан ручного распределения; масло — Vermeer VMF |

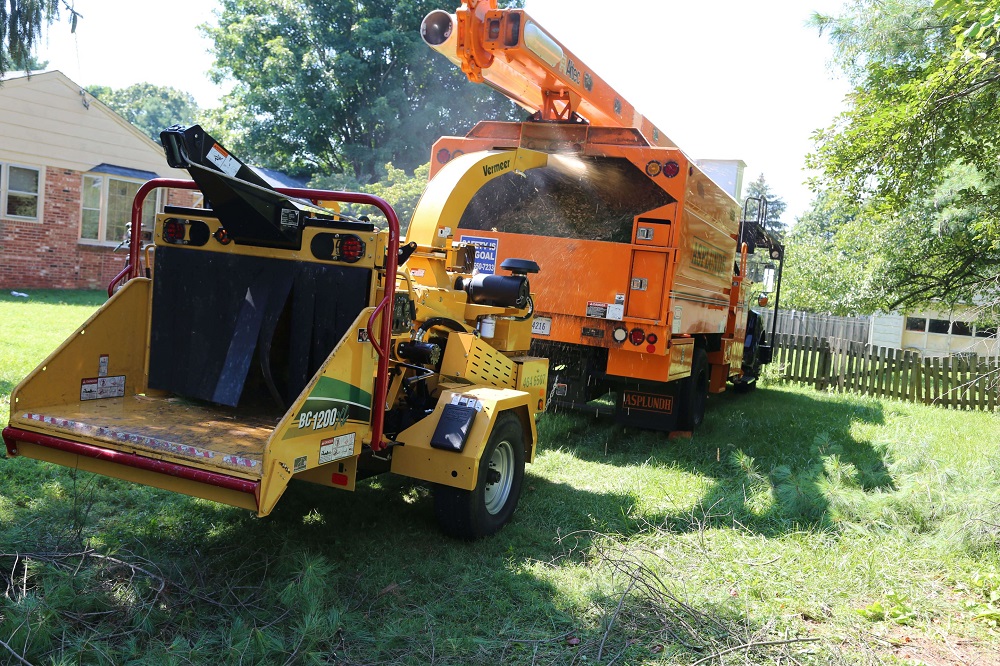

| Выгрузной раструб и управление сбросом щепы (Discharge Chute) |

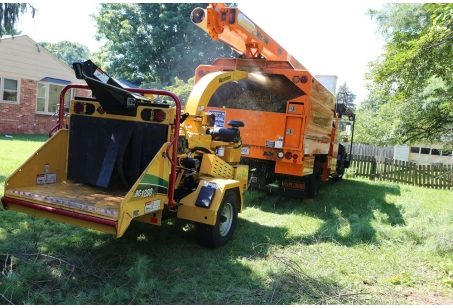

| Высота расположения точки выброса щепы |
104 дюйма (264.2 см) — оптимизирована для высоких бортов самосвалов |
| Конструктивная толщина стальных стенок желоба |
Нижнее основание: 0.1 дюйма (0.2 см); верхний свод, боковые стенки и колено козырька-дефлектора: 0.1 дюйма (0.3 см) |
| Параметры вращения и фиксации раструба |
Угол горизонтального поворота — 270 градусов; тип вращения — ручной поворотный шарнир с рукояткой; оборудован фиксатором положения |
| Параметры встроенной гидравлической лебедки (Winch Option — Опция) |
| Конструкция стрелы лебедки и параметры троса |
Стрела из стали толщиной 0.25 дюйма (0.64 см) класса Grade 50; трос диаметром 7/16 дюйма (1.11 см) и длиной 150 футов (45.7 м) |
| Тяговые и скоростные характеристики лебедки |
Максимальное линейное тяговое усилие — 2000 фунтов (907.2 kg); скорость навивки барабана — 51 об/мин; давление сброса гидроклапана лебедки — 2200 psi (151.7 бар) |
| Управление лебедкой и зацепной механизм |
Режимы распределителя: Вперед (Намотка), Назад (Размотка), Свободный сброс (Free spool); комплектуется съемным цепным чокером (0.25 дюйма) |
| Электроника, приборные панели и комплексная безопасность |
| Электронный комплекс SmartFeed |
Патент Vermeer: отслеживает обороты коленчатого вала ДВС Cummins, автоматически останавливает или реверсирует подающие ролики при измельчении твердых пород. Имеет 3 настраиваемых режима падения оборотов (droop settings). |
| Комплектация измерительных приборов (Панели) |
Стандартная: датчик уровня топлива и счетчик моточасов. Расширенная (Deluxe): датчик уровня топлива, вольтметр, температура охлаждающей жидкости, давление масла двигателя и тахометр. Контроллер — Vermeer ACS со светодиодным (LED) дисплеем. |
| Система аварийного глушения двигателя |
Автоматический останов ДВС при критическом превышении рабочей температуры хладагента или падении давления масла |

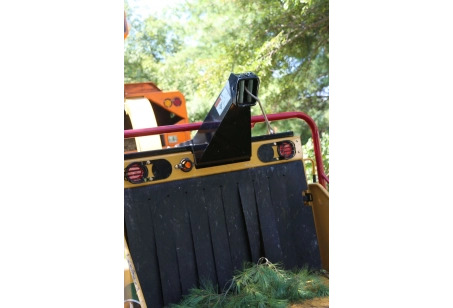

| Нижняя аварийная штанга останова (Bottom Feed Stop Bar) |
Тяжелая круглая механическая балка диаметром 2 дюйма (5.1 см) из стали толщиной 11 GA. Позволяет оператору движением ноги мгновенно заблокировать вращение роликов подачи. Усилие сработки — 34 фунта (15.4 кг). |
| Режимы угловой чувствительности штанги BFSB |
Переключаемый тумблер на панели: нормальная чувствительность (угол наклона дуги срабатывания 22 градуса), уменьшенная (угол 12 градусов для исключения ложных срабатываний на бездорожье) |

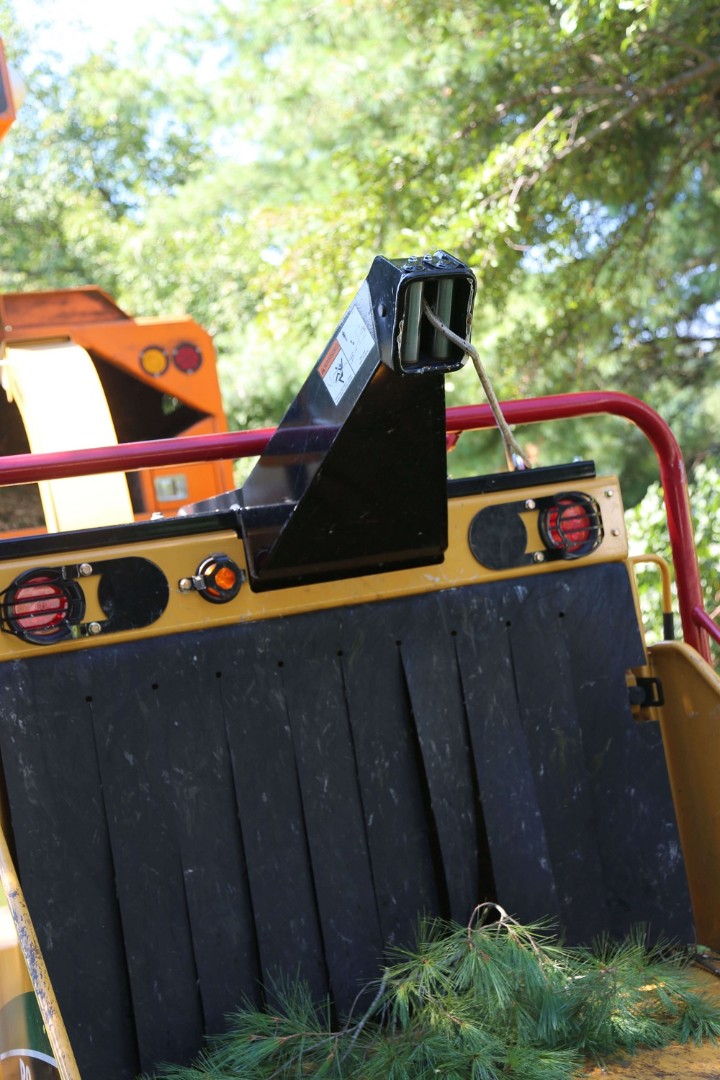

| Верхняя четырехпозиционная балка управления |
Стандартная рамповая балка (диаметр 2", толщина стенок 0.3 см). Четыре фиксированных режима: Экстренный останов (Emergency Stop), Подача вперед (Forward), Нейтраль (Neutral), Обратный ход (Reverse). Усилие активации — 34 фунта (15.4 кг). |
| Взвод системы после срабатывания защиты |
Дублированные зеленые кнопки подтверждения присутствия оператора Hold-to-Run на боковых панелях загрузочного короба |
| Параметры бортовой электросети |
Рабочее напряжение 12 В; стартерная батарея Group 31 (холодный пусковой ток 660 CCA) |
