| Общее описание конструкции и ключевые технологические преимущества |

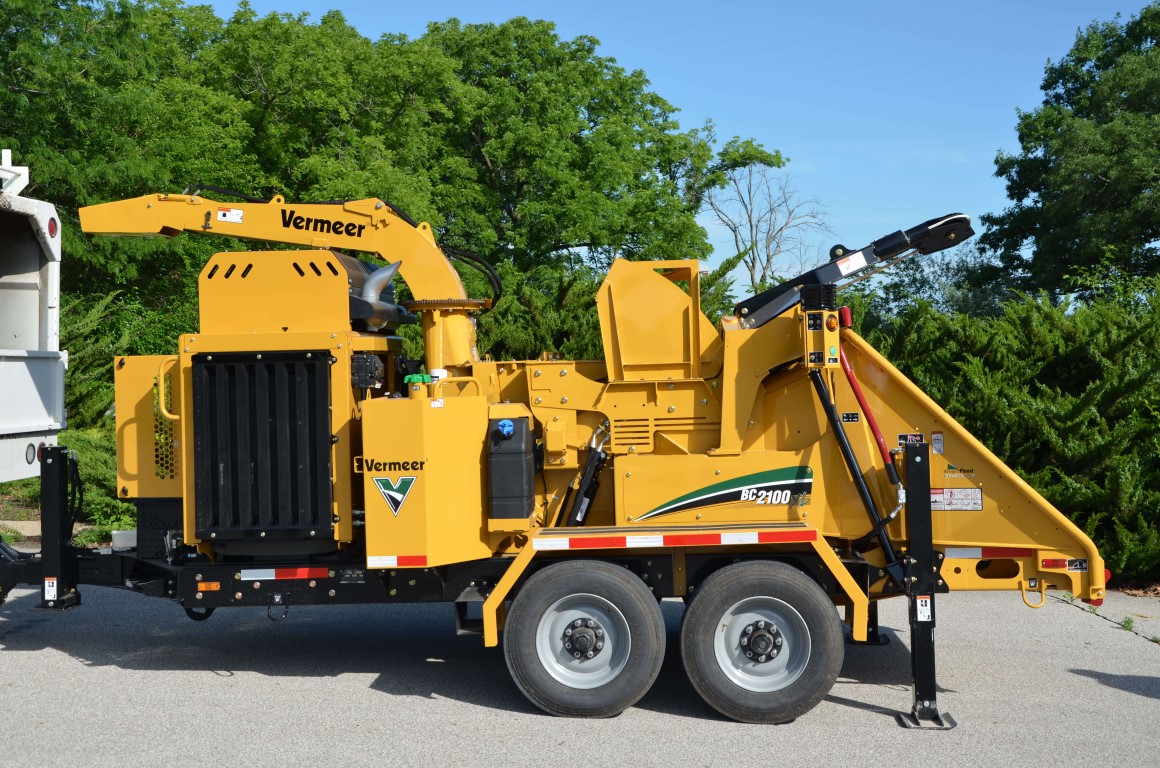

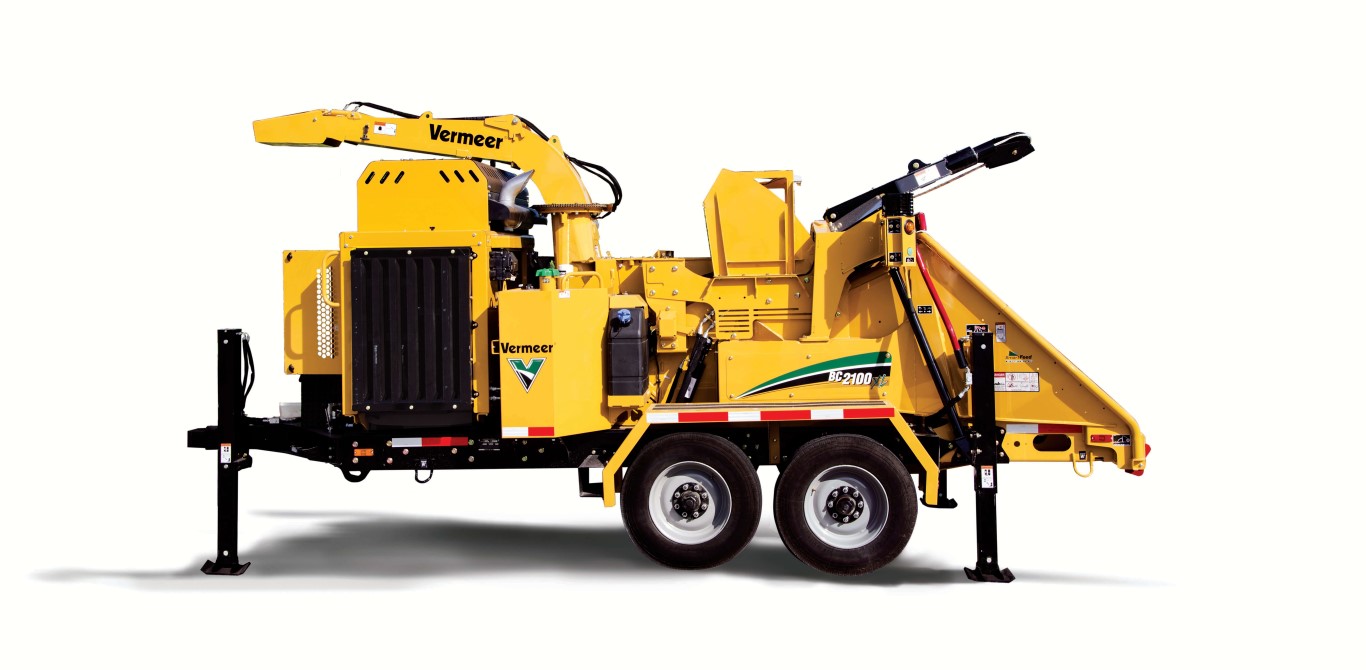

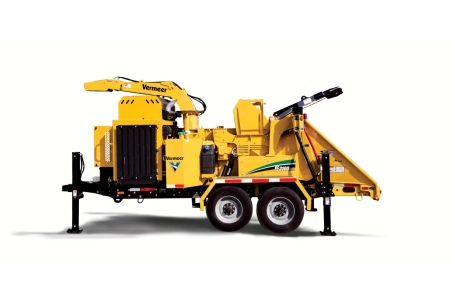

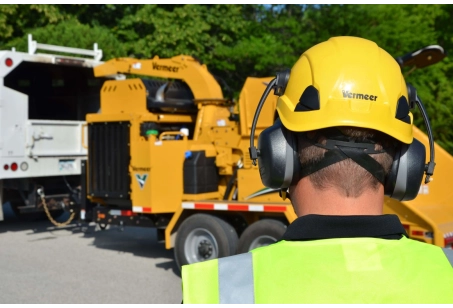

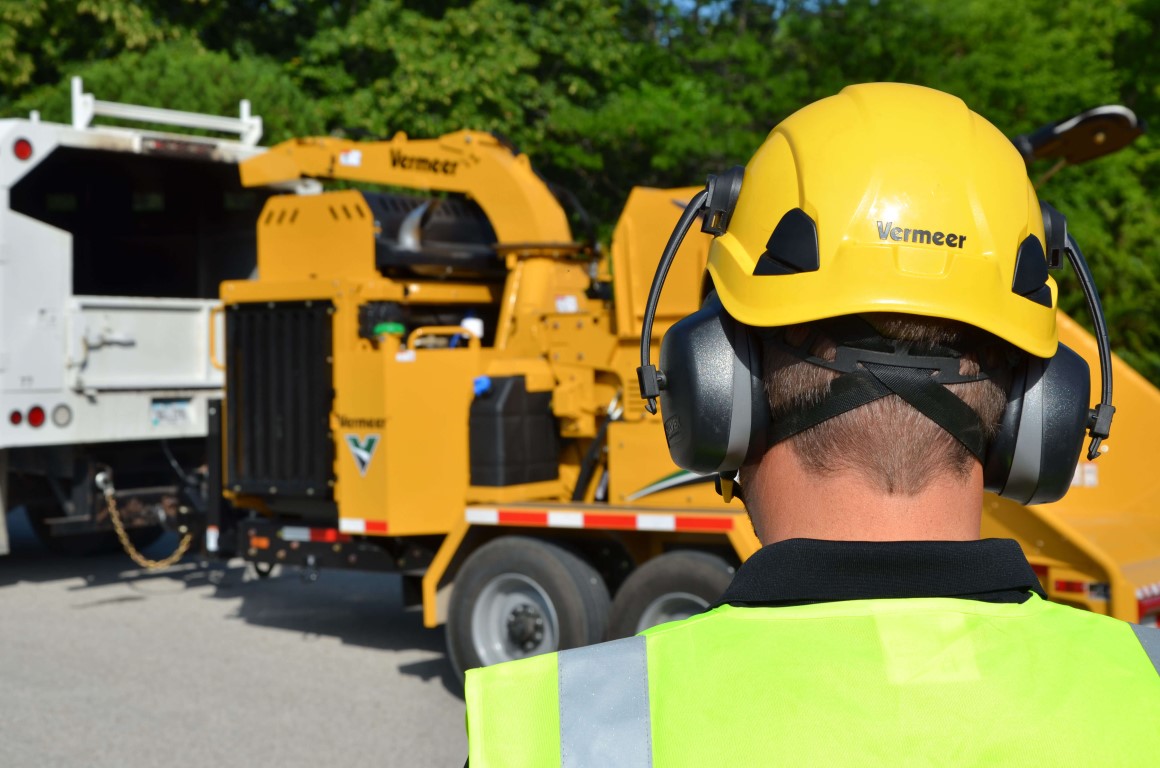

| Vermeer BC2100XL — это флагманский сверхтяжелый мобильный измельчитель (чиппер) барабанного типа, предназначенный для переработки цельных деревьев, крупных бревен и разветвленных порубочных остатков диаметром до 53.3 см (21 дюйм). Машина приводится в действие 6-цилиндровым турбодизельным двигателем Cummins QSB 6.7L мощностью 275 л.с. с крутящим моментом 989.8 Нм. Конструкция базируется на массивной раме из C-образного швеллера сечением 22.2 см и балансирной тандемной рессорной подвеске Rogers Willex грузоподъемностью 8000 кг с полноценной пневмосистемой и ABS. Прямой бесмуфтовый привод Clutchless PTO с ременным натяжителем исключает затраты на обслуживание классического сцепления. Подающий механизм состоит из двух смещенных по горизонтали роликов (нижний смещен на 27.3 см вперед к краю стола), обеспечивающих беспрецедентное тяговое усилие в 4536.9 кг (10 000 фунтов) для автозатягивания целых крон. Ролики оснащены зубчатыми кольцами Vine Ripper для предотвращения наматывания лозы и дикорастущих лиан, а также треугольными шипами-нуббинами для жесткого зацепа мерзлой древесины. Фирменная гидравлическая система SmartCrush автоматически активирует цилиндры прижима (усилие до 1587.6 кг), если верхний ролик приподнят более 4 секунд, эффективно раскалывая разветвленные сучья. Электронный комплекс SmartFeed не только отслеживает падение оборотов ДВС (3 режима чувствительности), но и распознает глухие заклинивания ролика, автоматически переключая подачу «вперед-назад» для самоочистки. Безопасность дополнена боковыми рычагами Side Feed Control, нижней штангой BFSB, высоко расположенными защищенными фонарями и системой Winch Interlock, блокирующей подачу при несвязанном тросе лебедки. Задняя часть машины стабилизируется гидравлическими аутригерами. |
| Габаритные размеры, весовые параметры и компоненты шасси |
| Длина при транспортировке (стол подачи поднят, дышло убрано) |
235 дюймов (596.9 см) |
| Длина в рабочем положении (стол опущен, дышло выдвинуто) |
259 дюймов (657.9 см) |
| Габаритная ширина по колесной базе |
95.8 дюйма (243.2 см) |
| Габаритная высота (по верхней точке раструба) |
116.5 дюйма (295.9 см) |
| Полная масса машины (Вариант ДВС 275 л.с., базовая комплектация) |
16800 фунтов (7620.4 кг) |
| Статическая вертикальная нагрузка на сцепное устройство (Tongue Weight) |
2410 фунтов (1093.2 кг) — требует тяжелого тягача |
| Конструкция несущей рамы шасси |
Усиленный стальной C-образный профиль (швеллер) размером 6.4 x 22.2 см (2.5" x 8.75") |
| Параметры сцепного дышла и ТСУ |
Коробчатый стальной профиль 6.4 x 11.4 x 1 см; ТСУ — тяжелая кованая петля диаметром 3 дюйма (7.6 см); фиксированная длина для AUS |
| Тип подвески и производитель осевого агрегата |
Тандемная балансирная рессорная подвеска (Load-sharing leaf spring); производитель — Rogers Willex |
| Максимальная грузоподъемность подвески прицепа |
17636 фунтов (8000 кг) — обеспечивает низкое удельное давление на грунт |
| Спецификация ходовых колес и шин |
Промышленные тяжелогрузные шины 235/75R17.5 (индекс грузоподъемности Load Range J); стальные диски 17.5" x 6.75" |

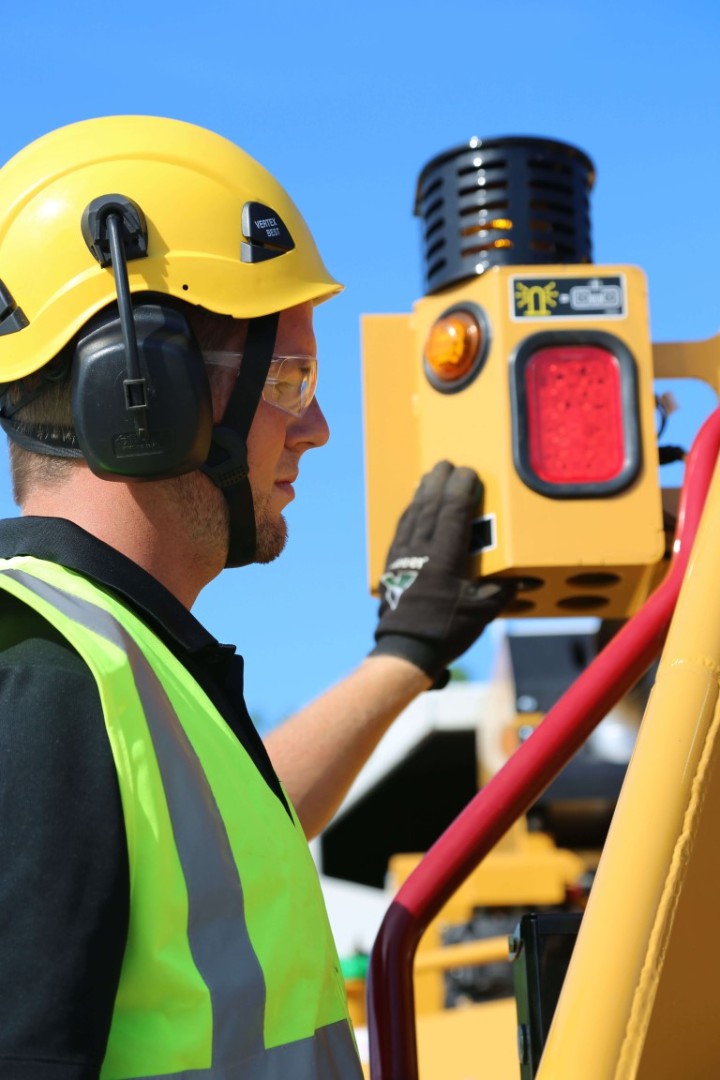

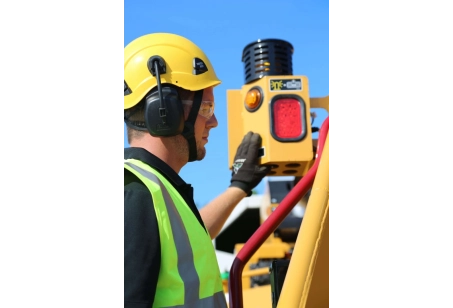

| Тормозная система и дорожная светотехника |
Пневматические тормоза с системой ABS; задние комбинированные светодиодные (LED) фонари высоко расположенного типа |
| Инструментальный отсек и стабилизация |
Интегрированный запираемый стальной ящик для инструмента; в хвостовой части установлены гидравлические аутригеры (опоры) |
| Дизельная силовая установка (Cummins QSB 6.7L Tier 3) |
| Марка и модель двигателя |
Cummins QSB 6.7L Turbo (6-цилиндровый, рядный, промышленный турбодизель) |
| Экологический класс и тип впуска |
Tier 3 / Stage IIIA; система Common Rail, турбонаддув с интеркулером |
| Максимальная полная мощность |
275 л.с. (205.1 кВт) @ 2200 об/мин (доступны также варианты на 215 и 250 л.с.) |
| Максимальный крутящий момент |
730 ft-lb (989.8 Нм) |
| Емкость топливного бака |
65 галлонов (246.1 л) |
| Максимальный часовой расход топлива |
15.6 галлона/ч (59.1 л/ч) при 100% нагрузке на низкосернистом дизельном топливе |
| Контур воздушной фильтрации ДВС |
Двухступенчатый сухой воздухоочиститель Fleetguard OptiAir серии 1300 |
| Смазочная система и масляный фильтр |
Накручиваемый масляный фильтр (Spin-on); объем моторного масла с фильтром — 16 кварт (15.1 л); допуск: API CH-4/SJ |
| Система охлаждения и вентилятор |
Жидкостное охлаждение; емкость контура (блок + радиатор) — 7.3 галлона (27.6 л); генератор Delco-Remy 95 А |
| Особенности вентилятора радиатора |
Диаметр 26 дюймов (66 см); всасывающего типа (Suction) с защитной внешней сеткой (ячейка 5/64 дюйма) для легкой очистки |
| Максимальный угол непрерывного крена ДВС |
До 30 градусов |
| Уровень звуковой мощности (без нагрузки) |
86 дБ(А) |
| Компоненты прямой трансмиссии и привода ротора |
| Конфигурация отбора мощности (PTO) |
Clutchless PTO — бесмуфтовая прямая ременная система передачи крутящего момента |
| Механизм зацепления и тип приводного ремня |
Механический натяжной ролик (Belt tensioner) с ручным или автоматизированным рычажным приводом; ремни профиля 5V |
| Опорные подшипники вала режущего барабана |
2 сверхтяжелых сферических роликовых подшипника Linkbelt; диаметр посадочного бора вала — 2.4 дюйма (6.2 см) |
| Нагрузочные характеристики подшипникового узла |
Динамическая грузоподъемность: 31400 фунтов (14242.8 кг); Статическая: 53500 фунтов (24267.2 кг) |
| Спецификация барабанной рубительной системы (Drum Cutting System) |
| Максимальный диаметр перерабатываемого сырья |
21 дюйм (53.3 см) |
| Диаметр и рабочая ширина барабана |
Диаметр: 36 дюймов (91.4 см); рабочая ширина полотна: 28 дюймов (71.1 см) |
| Толщина стали цилиндрической стенки барабана |
0.5 дюйма (1.3 см) |
| Скорость вращения режущего барабана |
1084 об/мин |
| Масса барабана в сборе с центральным валом |
1500 фунтов (680.4 кг) — колоссальная кинетическая инерция |
| Количество рубящих ножей на роторе |
4 ножа из износостойкой инструментальной стали марки A8 |
| Геометрические параметры ножей |
Размер ножевой плиты: 5" x 14" (12.7 x 35.6 см); толщина ножа — 0.6 дюйма (1.6 см); 2 рабочие кромки переворота |
| Спецификация резьбовых блоков и фиксации |
6 крепежных болтов на один нож; заменяемый резьбовой блок ножа (Threaded Knife Block) |
| Лопасти выброса щепы (Paddles) и обдув |
4 лопасти с жесткой фиксацией методом обварки (Weld-on); создаваемый воздушный поток — 3600 cfm |
| Опорный контрнож (Bedknife) |
Размер нижней плиты: 3" x 27.5" (7.6 x 69.9 см); количество рабочих кромок переворота — 4 |
| Обслуживание ротора |
Механический стопорный замок безопасности (Safety Lock) имеет 4 фиксированных положения для смены ножей |
| Гидравлическая система и механизм активной подачи (Feed System) |
| Конфигурация протягивающего механизма |
Двухроликовая горизонтальная система со смещением (Offset). Нижний ролик выдвинут вперед к оператору на 27.3 см |
| Параметры верхнего подающего ролика |
Диаметр: 19 дюймов (48.3 см); ширина: 40 дюймов (101.6 см); масса ролика — 972 фунта (440.9 кг); 8 рядов шипов |
| Параметры нижнего подающего ролика |
Диаметр: 11 дюймов (27.9 см); ширина: 40 дюймов (101.6 см); 12 рядов шипов; оснащен 2 ножами очистки |
| Суммарное тяговое усилие протяжки роликов |
Теоретическое тяговое усилие составляет 10 000 фунтов (4536.9 кг) — для затягивания целых деревьев с сучьями |
| Усилие прижима и тип привода прижимной системы |
Гидравлический привод прижима; базовая нагрузка (Clamp Load) — 3500 фунтов (1587.6 кг); ручной рычаг подъема/прижима |
| Противонамоточная и сцепная защита ролика |
Зубчатые торцевые кольца (Gear teeth rings) со встроенным измельчителем лиан (Vine Ripper); треугольные шипы (Nubbins) |
| Минимальный конструктивный зазор до барабана |
10 дюймов (25.4 см) — защитный механический ограничитель хода |
| Приводные гидравлические моторы роликов |
2 гидромотора Eaton; рабочий объем — 4.9 CID |
| Линейная скорость автоматической протяжки |
100 футов/мин (30.5 м/мин) |
| Габаритные параметры загрузочного стола |
Ширина: 72 дюйма (182.9 см) — самый большой в своем классе; Длина стола: 60.5 дюйма (153.7 см); Толщина стали: 1 см (.4") |
| Пропускное сечение горловины (Infeed Throat) |
40 x 24 дюйма (102 x 61 см); раскрытие у штор бункера — 97.9 x 157.4 см; проем у барабана — 55.8 x 71 см |
| Высота бортов загрузочного бункера (Hopper) |
38.5 дюйма (97.8 см); высота кромки подающего стола от уровня земли — 30.8 дюйма (78.2 см) |
| Безопасная дистанция до точки захвата (Pinch Point) |
От края загрузочной плиты до зоны контакта ролика — 60.5 дюйма (153.7 см) |
| Конфигурация гидроконтура и параметры насоса |
Открытый центр (Open center); поток насоса на макс. оборотах: 13 гал/мин (49.2 л/мин); интегрирован масляный радиатор (Oil Cooler) |
| Емкость бака и рабочее давление гидросистемы |
Емкость бака: 24 галлона (90.9 L); давление предохранительного клапана: 2750 psi (189.6 бар); масло: Vermeer Hy-Power 68 |
| Параметры автоматического гидрореверса |
Порог срабатывания клапана автоматического реверса обратного хода: 2550 psi (175.8 бар) |
| Ступени фильтрации рабочей жидкости |
10-микронный фильтр на обратной магистрали; 100-меш сетчатый фильтр на линии всасывания |
| Выгрузной раструб и регулировка направления выброса (Discharge) |
| Высота расположения точки выброса щепы |
116 дюймов (294.6 см); опционально доступно исполнение с регулировкой высоты желоба (Adjustable Height) |
| Конструктивная толщина стальных стенок желоба |
Нижнее основание: 0.3 см; верхний свод: 0.5 см; боковые стенки: 0.3 см; козырек-дефлектор: 0.2 см |
| Угол горизонтального вращения и тип привода желоба |
270 градусов; вращение полностью гидравлическое (Hydraulic); большой внутренний диаметр горловины для защиты от пробок |
| Техническое обслуживание выгрузного контура |
Встроен механический смотровой люк-дверца (Chip Chute Cleanout Door) в нижнем колене для быстрой очистки засоров щепы |

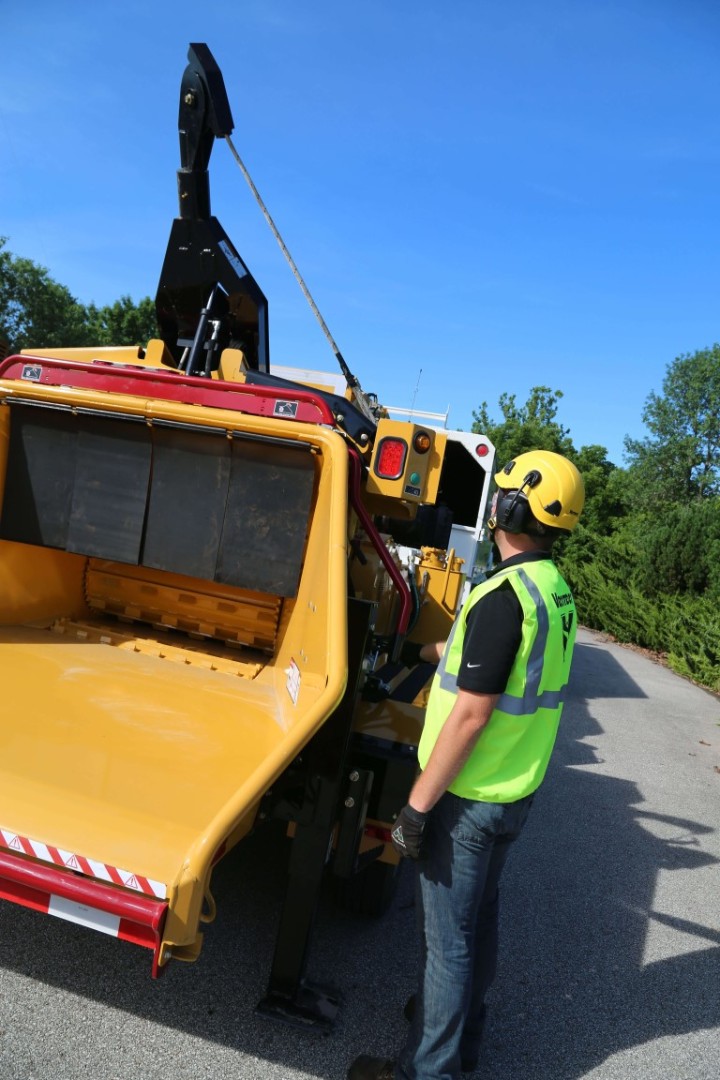

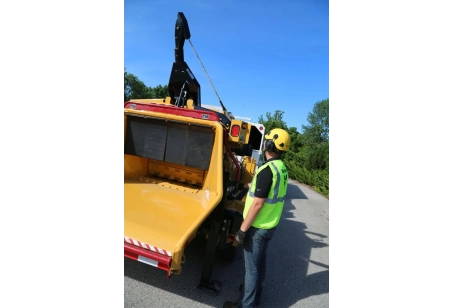

| Спецификация тяжелой гидравлической лебедки (Winch Option — Опция) |
| Конструкция стрелы лебедки и тип троса |
Полноповоротная сварная стрела с гидроприводом подъема/опускания; трос 9/16" (1.4 см) с двухслойным сердечником DYNEEMA |
| Тяговые и скоростные характеристики лебедки |
Максимальное линейное тяговое усилие троса — 4000 фунтов (1814.4 кг); скорость вращения барабана — 51 об/мин |
| Управление лебедкой и параметры давления |
Полное гидравлическое позиционирование стрелы (вверх/вниз) и навивки (намотка/размотка); давление сброса клапана лебедки — 1900 psi (131 бар) |
| Направляющий узел и захват |
Концевой ролик стрелы имеет свободное вращение на 360 градусов для косых подтягов бревен; цепной съемный чокер Vermeer |
| Электроника, приборная индикация и системы защиты оператора |

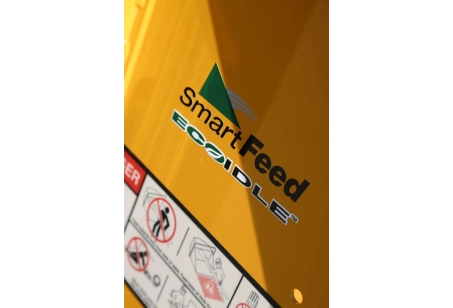

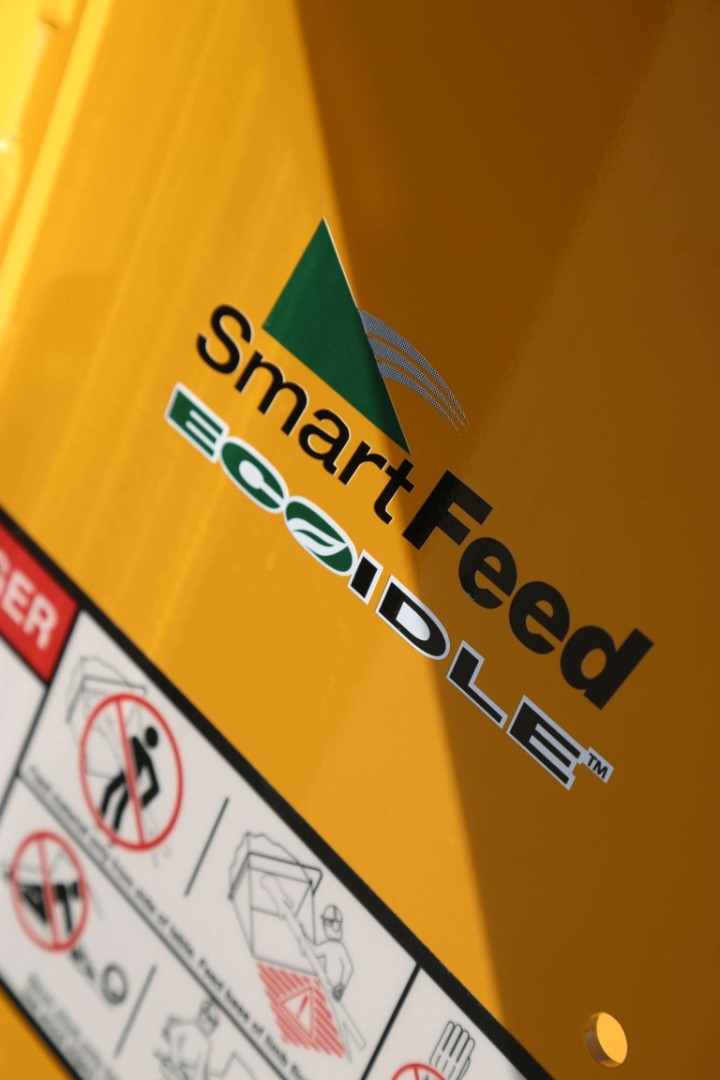

| Интеллектуальный контроль SmartFeed |
Автоматическая электронная система слежения: считывает нагрузку на ДВС Cummins, останавливает или реверсирует ролики подачи. Распознает застревание древесины в бункере и циклически перемещает материал вперед-назад для самоочистки. 3 режима падения оборотов. |
| Автоматический гидроприжим SmartCrush |
Интеллектуальный алгоритм: если верхний подающий ролик поднимается на толстых ветвях и удерживается более 4 секунд, система автоматически многократно повышает гидравлическое давление прижима вниз для принудительного раздавливания разветвлений. Отключается, когда ролик опускается до 3.8 см от плиты стола. |
| Комплекс датчиков и бортовой контроллер |
Главный микропроцессорный контроллер Vermeer C148. Стандартная приборная панель включает: тахометр, счетчик моточасов, трип-метр, температуру хладагента, давление масла двигателя, вольтметр АКБ, коды ошибок ЭБУ, световые индикаторы предупреждения и аварийного глушения. |
| Система аварийного останова двигателя |
Автоматическое глушение двигателя при критическом росте температуры антифриза, перегреве впускного коллектора или падении давления масла |

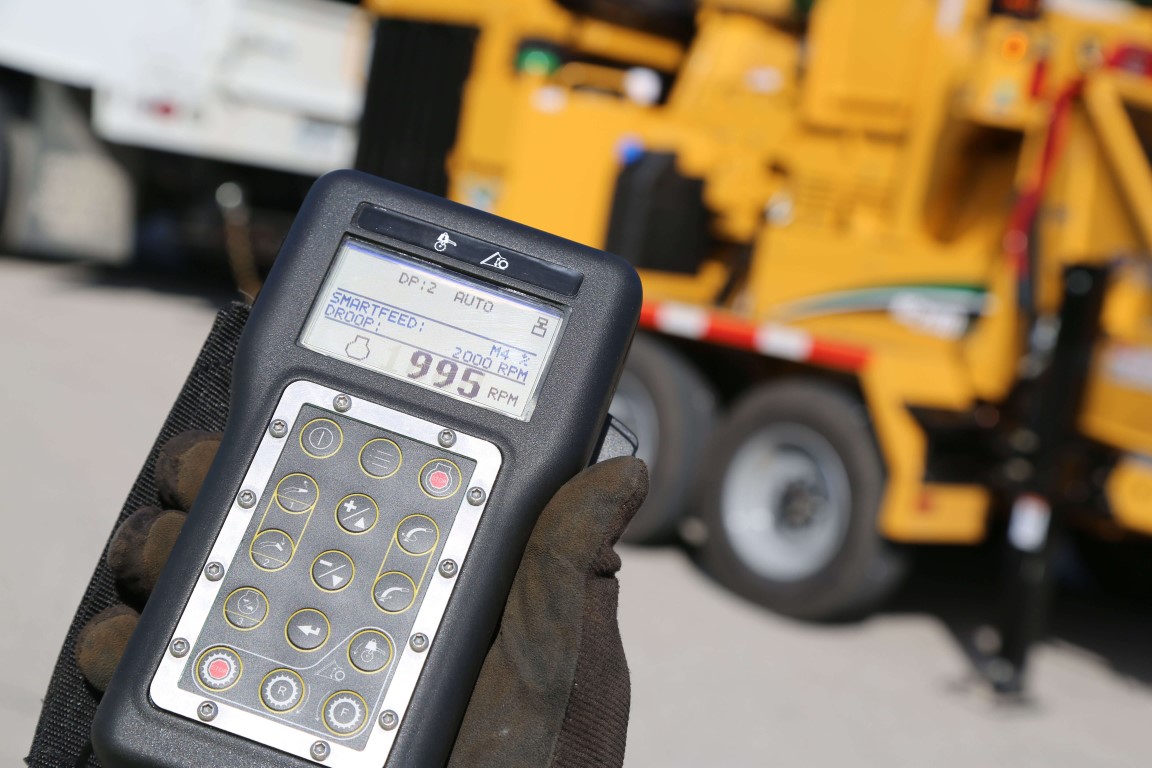

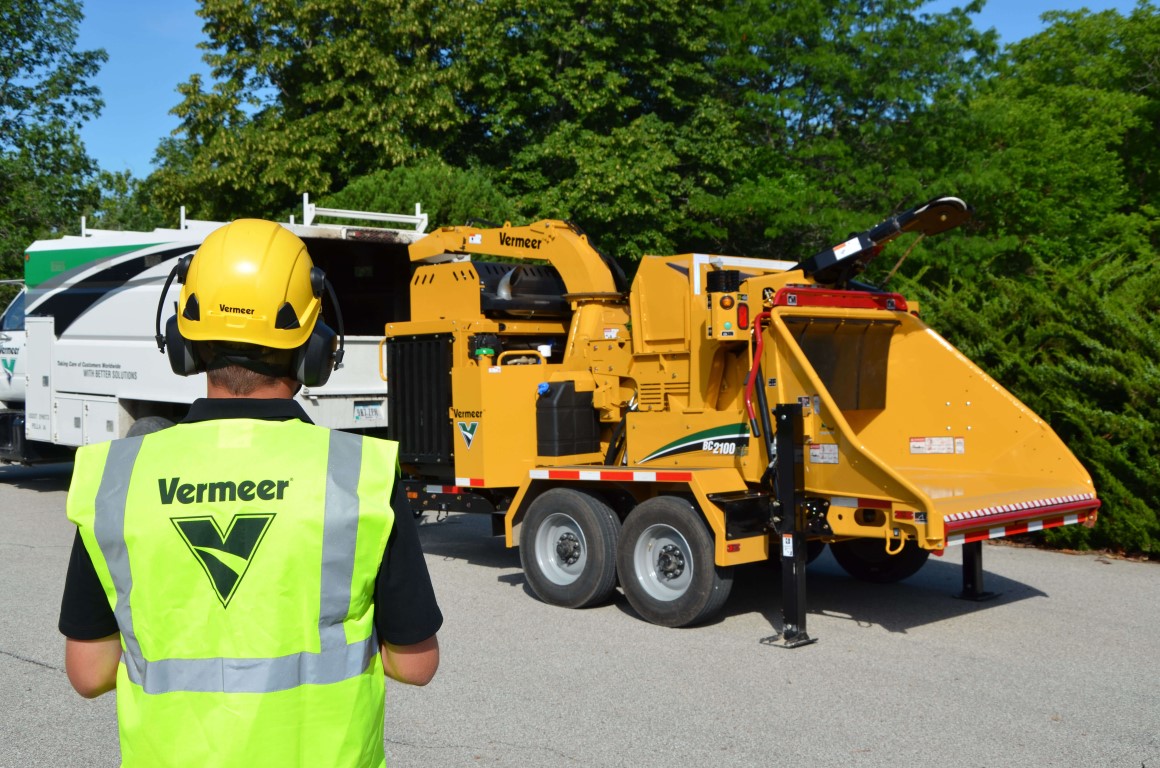

| Дистанционное радиоуправление (Radio Remote Control) |
Опциональный беспроводной пульт дублирует: регулировку оборотов ДВС, гидравлический поворот выгрузного желоба, режимы роликов (Вперед, Стоп, Реверс), уровень давления SmartCrush, уставки SmartFeed дроп и экстренный останов машины. |
| Линейка механической безопасности на входе бункера |
Нижняя аварийная штанга BFSB (диаметр 2", сталь 11 GA, усилие нажатия 34 фунта) с дублированными зелеными кнопками взвода Hold-to-Run. Боковые рычаги Side Feed Control для ручной смены направления протяжки роликов или их мгновенного стопора. |
| Параметры бортовой электросети |
Рабочее напряжение 12 В; система укомплектована двумя тяжелыми промышленными аккумуляторами с током холодного пуска по 950 CCA каждый |
