| Общее описание концепции и ключевые эксплуатационные преимущества |

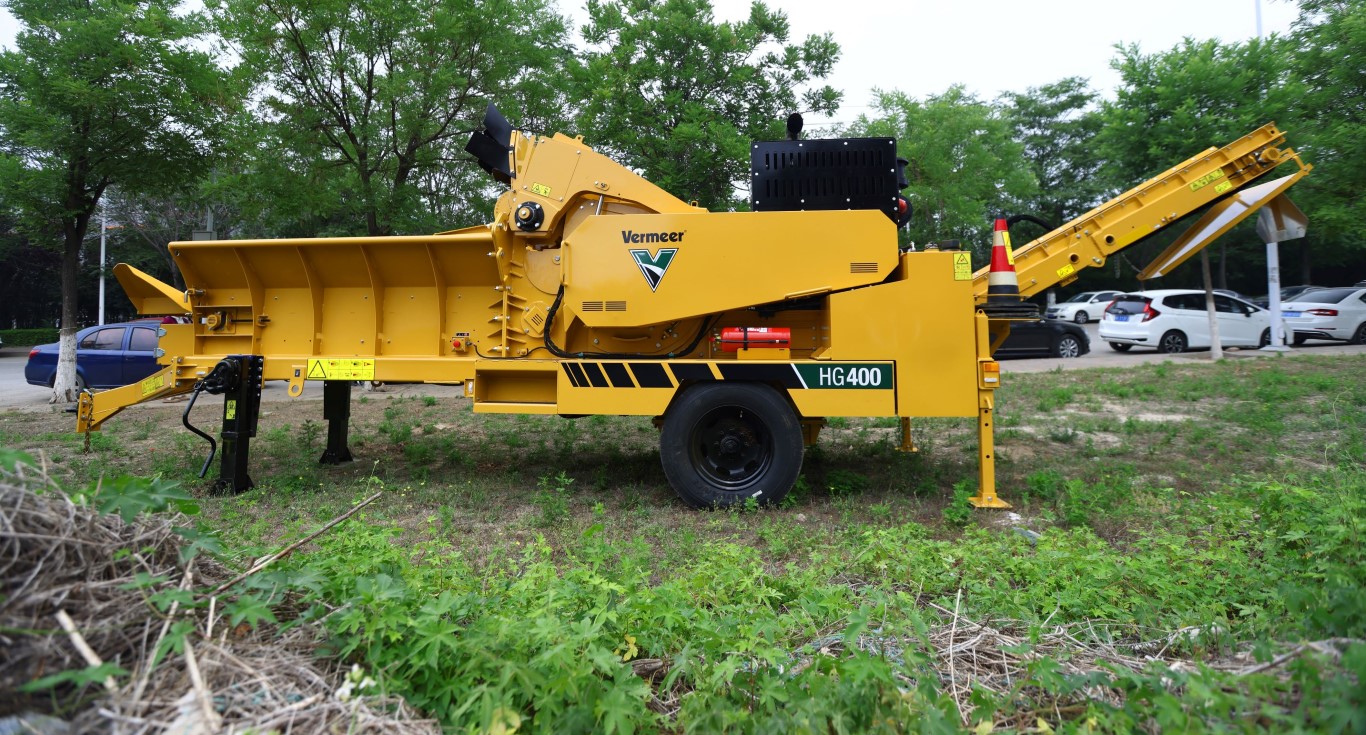

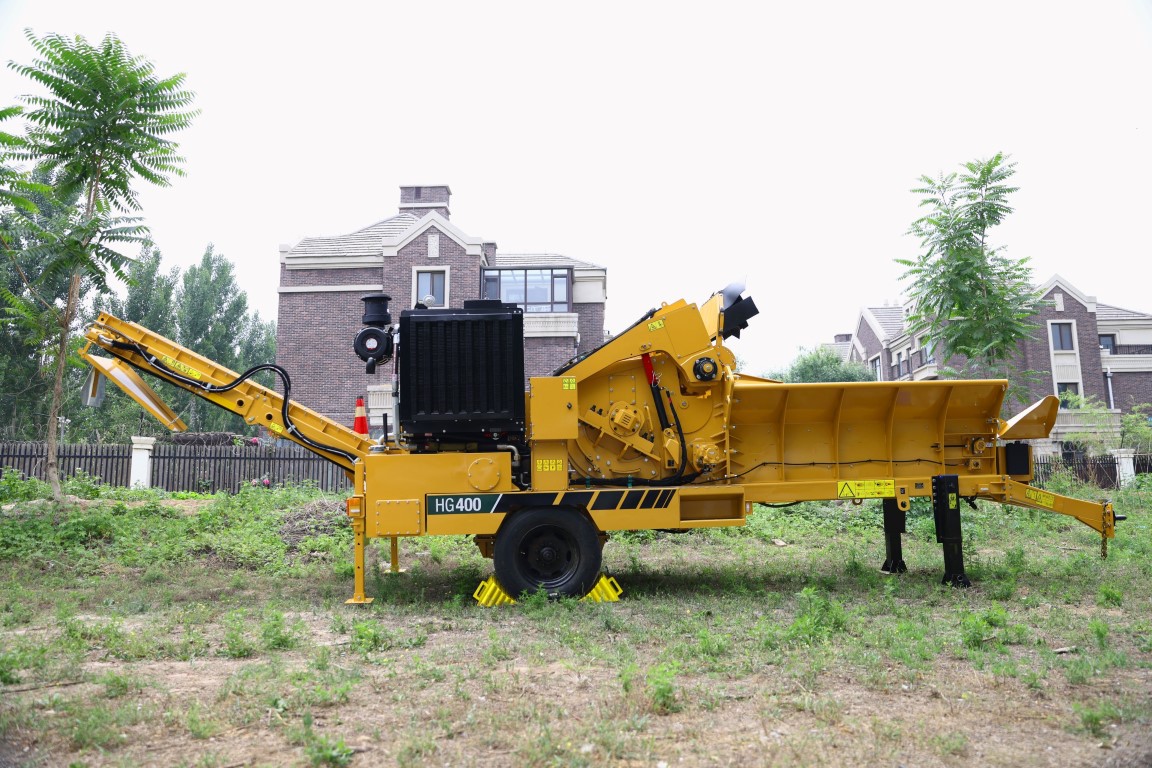

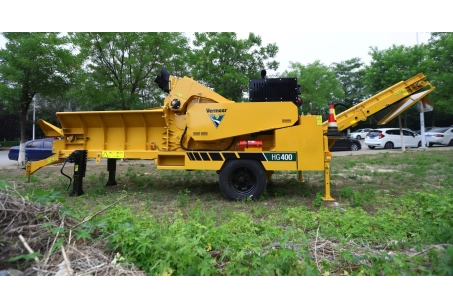

| Vermeer HG400 — это компактная горизонтальная дробилка (шредер) промышленного класса, спроектированная для переработки древесных отходов, деревянных поддонов (паллет), компоста, легкого строительного мусора и порубочных остатков. Главным достоинством машины является сочетание высокой производительности и мобильности: складной разгрузочный конвейер позволяет уменьшить габариты установки для ее легкой транспортировки в стандартном морском контейнере. Силовая часть представлена экономичным и надежным 4-цилиндровым дизельным двигателем Cummins QSF3.8-C130 мощностью 130 л.с. с электронной системой автоматического гидравлического сцепления, исключающей ручную регулировку привода. Подача материала осуществляется по прочному стальному цепному полу бункера через расширяющиеся боковые стенки (flared walls), при этом откидная задняя дверь может опускаться для облегчения загрузки длинномерных стволов. Сверху материал прижимается и затягивается массивным стальным роликом со сцепными зубьями (15 шт.), приводимым в движение двумя гидромоторами с рабочим давлением прижима в 10 МПа. Сердцем системы является дуплексный режущий барабан диаметром 79.5 см и массой 410.5 кг, развивающий конечную линейную скорость наконечников в 2757.8 м/мин. Уникальная двухэкранная система боковой загрузки (Sideload screen design) позволяет оператору оперативно производить замену калибровочных сит силами одного человека, минимизируя простои. Комплекс управляется передовой цифровой системой Danfoss Plus+1 с 4 скоростными режимами и беспроводным пультом дистанционного управления с радиусом действия до 30 метров. |
| Габаритные размеры и весовые параметры (в различных модификациях) |
| Максимальная длина при транспортировке (осевая прицепная версия) |
29.4 футов (9.0 м) |
| Максимальная длина при транспортировке (стационарная версия на раме) |
26.6 футов (8.1 м) |
| Максимальная ширина при транспортировке (осевая и стационарная версии) |
6.7 футов (2.0 м) — обеспечивает вписывание в дорожный габарит |
| Максимальная высота при транспортировке (осевая и стационарная версии) |
8.1 футов (2.5 м) |
| Полная масса установки в прицепном исполнении (осевая версия) |
12800 фунтов (5806.0 кг) |
| Полная масса установки в стационарном исполнении (на опорной раме) |
12566 фунтов (5699.8 кг) |
| Конфигурация рамной установки с удлиненным столом подачи (вариант) |
Макс. ширина: 210.1 см (82.7"); макс. высота со сложенным конвейером: 2.4 м (7.9'); макс. длина: 5.9 м (19.4'); масса: 5700.3 кг (12567 фунтов) |
| Уровень звуковой мощности установки (Sound Power) |
104 дБ(А) |

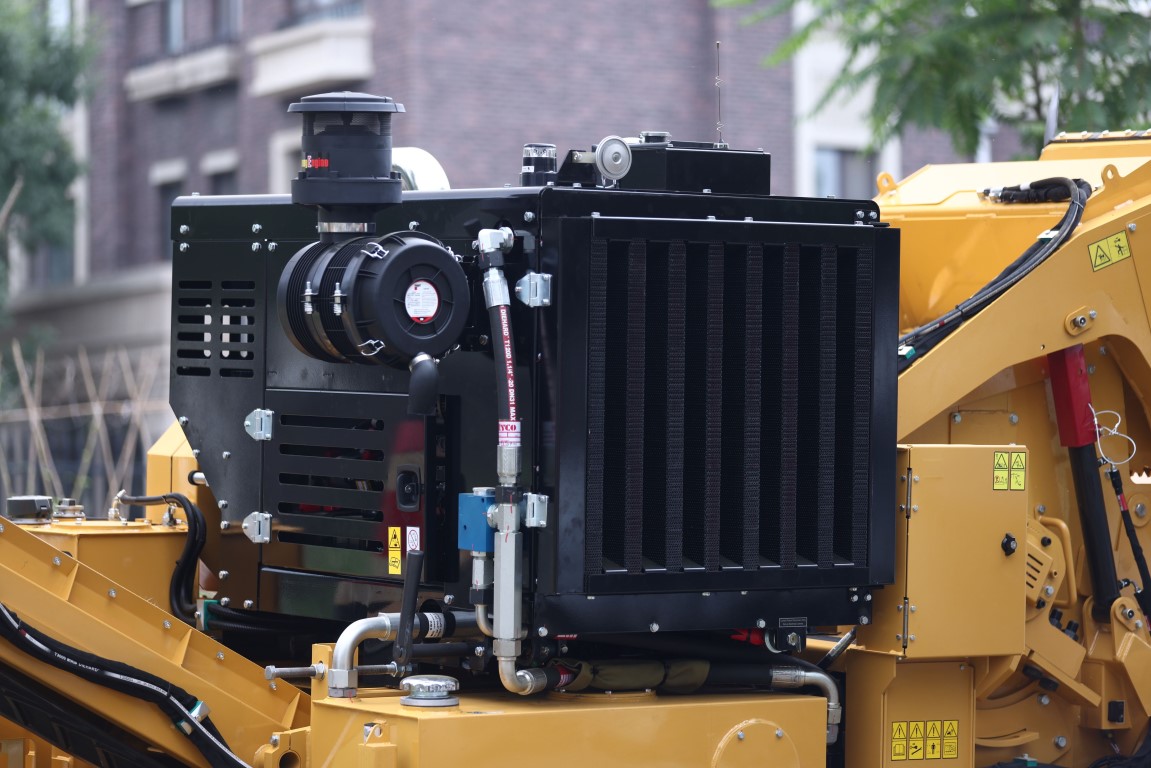

| Дизельный двигатель и компоненты трансмиссии (Cummins QSF3.8) |
| Марка, модель и производитель силового агрегата |
Cummins QSF3.8-C130 (Foton-Cummins, промышленный рядный дизель) |
| Количество рабочих цилиндров и экологический класс |
4 цилиндра; Tier 3 / Stage IIIA (для развивающихся рынков) |
| Максимальная полная мощность ДВС |
130 л.с. (96.9 кВт) |
| Максимальный крутящий момент |
398 фут-фунтов (539.6 Нм) |
| Емкость топливного бака |
51 галлон (193.1 л) |
| Максимальный часовой расход топлива при полной нагрузке |
5.8 галлонов в час (22.0 л/ч) |
| Параметры фильтрации ДВС и объемы жидкостей |
1 двухступенчатый воздушный фильтр; 2 масляных фильтра; объем моторного масла с фильтром — 12.7 кварты (12.0 л); рекомендуемая вязкость — 15W-40 (класс CJ-4) |
| Контур охлаждения двигателя и вспомогательных систем |
Объем антифриза (блок и радиатор) — 1.7 галлона (6.4 л); объем масла гидромуфты/доп. контура — 0.2 галлона (0.7 л); установлен 1 осевой вентилятор охлаждения и 1 вентилятор интеркулера (CAC) |
| Параметры зарядного генератора электросистемы |
12 В, постоянный ток, сила тока — 135 А |
| Конфигурация сцепления и механизма привода |
Автоматическое сухое сцепление; тип включения — гидравлический автоматический (активируется электроникой при наборе оборотов) |
| Спецификация главного приводного ремня ротора |
Клиновой усиленный ремень профиля SPB3900La |
| Стандартная и тяжелая системы активной подачи материала (Infeed System) |

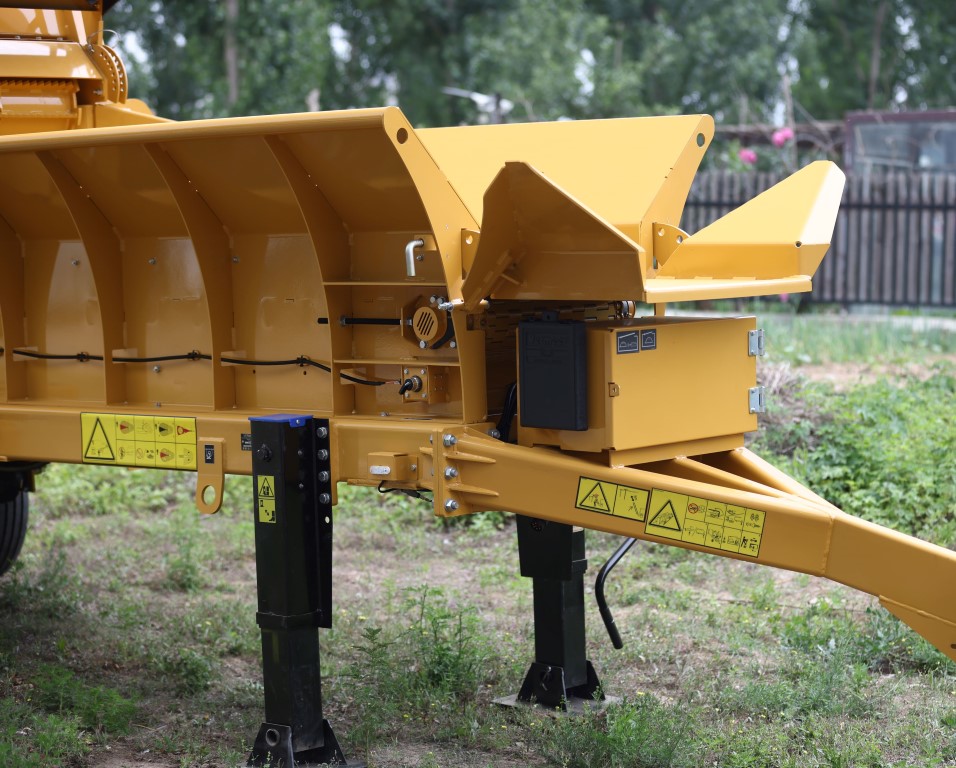

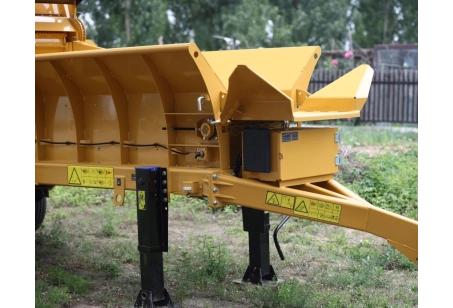

| Геометрические параметры приемного стола подачи |
Ширина рабочей зоны стола: 48.6 дюйма (123.4 см); глубина приемного лотка: 17.6 дюйма (44.7 см); базовая длина стола: 7.6 футов (2.3 м) |
| Общая объемная вместимость загрузочного бункера |
1.7 кубических ярда (1.3 куб. м) |
| Конструктивная высота загрузки (кромка стола от земли) |
3.9 футов (1.2 м) — оптимально для ручной и механизированной подачи |
| Тип и исполнение донного транспортера стола |
Стальная цепь (высокопрочный скребковый конвейер); материал настила пола — износостойкая сталь |
| Конструкция роликов транспортера и тип привода |
Приводной ролик и передний натяжной ролик выполнены из цельной конструкционной стали; тип привода конвейера — гидравлический мотор |
| Габаритные размеры верхнего прижимного подающего ролика |
Ширина (длина ролика): 24.3 дюйма (61.7 см); рабочий диаметр: 15 дюймов (38.1 см) |
| Сцепные элементы и параметры верхнего ролика |
Изготовлен из стали; оснащен 15 агрессивными захватными зубьями; вес голого ролика — 295 фунтов (133.8 кг) |
| Вес ролика подачи в сборе с массивным качающимся рычагом |
868 фунтов (393.7 кг) — обеспечивает естественное гравитационное раздавливание |
| Параметры пропускного загрузочного отверстия (Infeed Throat) |
Ширина и высота раскрытия ворот: 40.5 см х 63.5 см |
| Максимальная рабочая высота подачи материала |
15.9 дюйма (40.5 см) — максимальный рабочий подъем прижимного механизма |
| Приводная и гидравлическая мощность верхнего ролика |
Оснащен 2 независимыми гидравлическими двигателями привода; рабочее гидравлическое давление прижима вниз — 10 МПа |
| Элементы пассивной и активной безопасности входа |
Дефлектор (отсекатель) посторонних предметов и защитный кожух зоны горловины (размер окна безопасности — 40.5 см х 63.5 см) |
| Высокоскоростной измельчающий дуплексный барабан (Duplex Drum) |
| Габариты зоны измельчения (разъем перемылывающего аппарата) |
40.5 см х 63.5 см |
| Физические параметры режущего барабана |
Рабочий диаметр по концам ножей: 31.3 дюйма (79.5 см); ширина резки (полотна барабана): 25.9 дюйма (65.8 см); вес барабана — 905 фунтов (410.5 кг) |
| Толщина стали наружного покрытия (стенки) барабана |
0.9 дюйма (2.3 см) — обеспечивает высокую жесткость структуры |
| Номинальная скорость вращения ротора под нагрузкой |
1170 об/мин |
| Линейная окружная скорость наконечников (Tip Speed) |
9048 футов/мин (2757.8 м/мин) — гарантирует мелкую однородную фракцию |
| Опорный подшипниковый узел вала барабана |
Тяжелый двухрядный цилиндрический роликовый подшипник; диаметр внутреннего кольца подшипника — 0.3 дюйма (0.8 см) |
| Режущие элементы ротора |
Всего установлено 15 износостойких сменных наконечников (ножей/зубьев); доступно 2 опциональных типа наконечников |

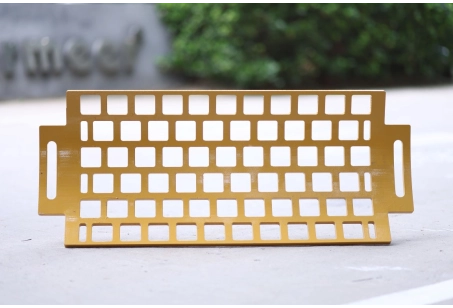

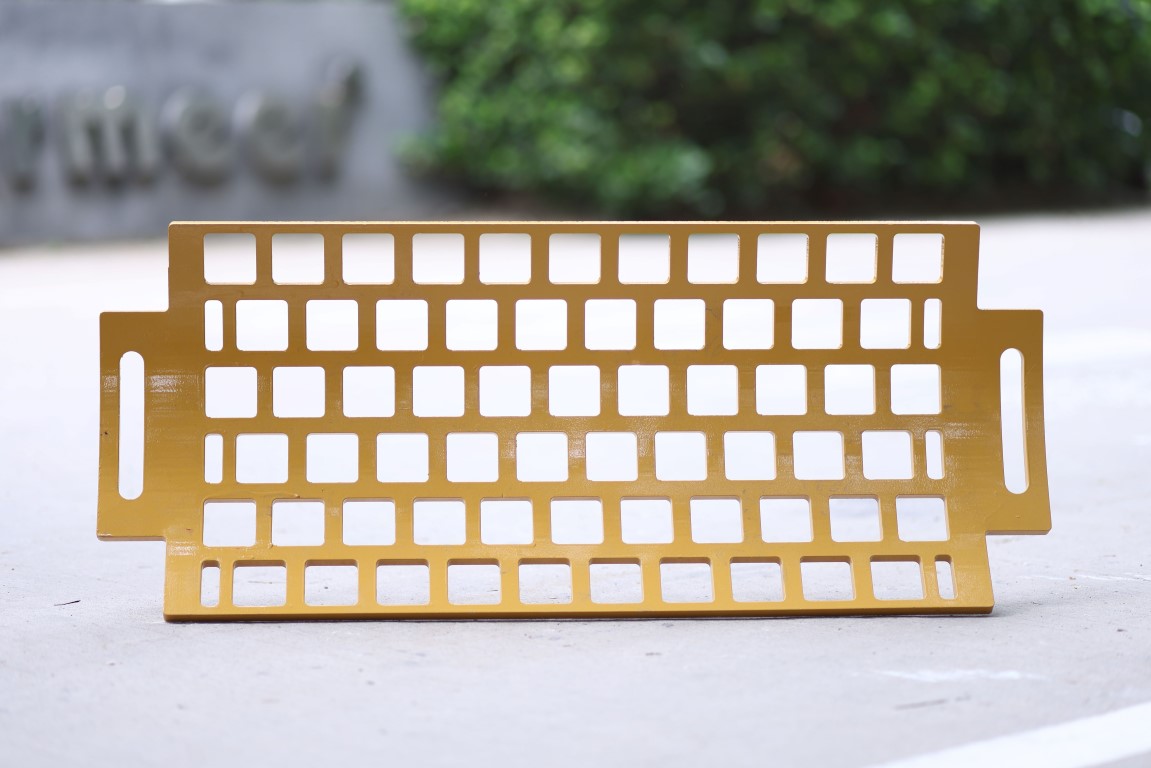

| Система калибровочных сит (Screens / Сменные экраны) |
| Конструктивное исполнение и замена сит |
Система боковой загрузки (Sideload); экраны расположены попарно (один поверх другого); тип вставного фиксирующего штифта — фиксированный (2 шт.) |
| Количество рабочих сит и доступные стороны |
2 раздельных полукруглых экрана; количество рабочих сторон переворота — 2 стороны |
| Масса и геометрическая форма ячеек сита |
Вес одного экрана составляет менее 55 фунтов (25.0 кг); базовая геометрия ячеек — квадратная (Square); доступно 4 типа сит на выбор |
| Система выгрузки готового продукта — Одноленточный конвейер |
| Геометрические параметры выгрузной ленты |
Общая развернутая длина конвейера: 34.4 фута (10.5 м); рабочая ширина транспортерной ленты: 18 дюймов (45.7 см) |
| Конструкция и соединение ленты |
Тип соединения — со сращиванием (механический замок/вулканизация); скорость движения ленты — 725 футов/мин (221.0 м/мин) |
| Роликовая опора и натяжной механизм выгрузки |
Количество возвратных роликов — 1 шт.; рабочий диаметр натяжного ролика — 0.2 дюйма (0.6 см); подшипники натяжного вала — 2 шт. |
| Параметры приводного узла и магнитная сепарация |
Стандартный диаметр приводного ролика — 0.8 дюйма (2.0 см); диаметр опционального магнитного приводного ролика (для отделения гвоздей) — 0.8 дюйма (2.0 см) |
| Характеристики гидропривода конвейера |
Установлен 1 независимый гидравлический двигатель привода; количество опорных подшипников гидромотора — 2 шт. |
| Высота сброса готового продукта (высота загрузки) |
6.9 футов (2.1 м) — в рабочем разложенном состоянии (высота складного механизма — 2.13 м) |
| Центральная гидравлическая система и контур сцепления |
| Общие параметры основного бака гидравлики |
Емкость резервуара: 40 галлонов (151.4 л); рекомендуемый тип рабочей жидкости — минеральное масло премиум-класса HM68 |
| Система очистки и охлаждения масла |
Метод фильтрации — полнопоточный сменный фильтрующий элемент; в контур интегрирован 1 высокопроизводительный масляный радиатор (охладитель) |
| Гидравлический контур автоматического сцепления |
Выделенный резервуар емкостью 40 галлонов (151.4 л); масло — HM68; фильтрация сменным картриджем; снабжен 1 независимым охладителем |
| Тип главного гидронасоса и давление в системе |
Надежный шестеренчатый насос (Gear pump); максимальное давление сброса предохранительного клапана системы — 3000 psi (206.8 бар) |
| Электрика, бортовая телеметрия и станция радиоуправления |
| Бортовое напряжение сети и электросхема |
Рабочее напряжение 12 В; укомплектована 1 тяжелой необслуживаемой аккумуляторной батареей; встроена электронная защита системы |
| Основной интерфейс оператора (Станция управления) |
Стационарный влагозащищенный модуль с цифровым жидкокристаллическим дисплеем (ЖК-экран) высокого разрешения |
| Комплекс беспроводного радиоуправления |
Тип — помехоустойчивая беспроводная связь (радиоканал); эффективный рабочий диапазон действия пульта — 98.4 футов (30.0 м) |
| Функциональные возможности пульта ДУ |
Поддержка ручной настройки частотного канала; вывод полной информации о параметрах двигателя, выводе данных о состоянии машины, индикации эксплуатационных неисправностей (кодов ошибок) и управлении физическими переключателями функций |
| Спецификация шасси, прицепного устройства и осевого агрегата |
| Конструктивное исполнение несущей базы |
Сварная пространственная стальная рама; для мобильной версии — сертифицированная дорожная ходовая часть (шасси) |
| Параметры ТСУ (тягово-сцепного устройства) |
Тяжелое кованое кольцо (петля) диаметром 3 дюйма (76.2 мм) под палец тягача |
| Тормозная система и дорожная светотехника прицепа |
Электрические тормоза ступиц (Electric brakes); задние габаритные и тормозные фонари — светодиодные (LED) влагозащищенные |
| Тип подвески и характеристики моста прицепа |
Одноосная зависимая подвеска на полуэллиптических пластинчатых пружинах (рессорная); количество осей — 1 шт. (как для шпиндельного, так и для седельного исполнения) |
| Грузоподъемность осевого агрегата |
Максимальная статическая и динамическая нагрузка на ось — 12000 фунтов (5443.1 кг) |
| Спецификация колес и дорожный просвет (клиренс) |
Тяжелогрузные шины типоразмера 235/75 R17.5; стальные диски 17.5х6.75 HC; минимальный дорожный просвет под осью — 7.1 дюйма (18.0 см) |
